Обогрев водосточных труб
В холодные месяцы владельцев и жителей домов как многоквартирных, так и частных беспокоит проблема обледенения крыши и наружного водопровода. Налипание сосулек опасно не только их обвалом, но и тем, что нагрузка на кровлю резко возрастает.
Обогрев водосточных труб – оптимальное решение данных проблем. Наша компания специализируется на этом, поэтому мы поможем с подбором оборудования и монтажом.

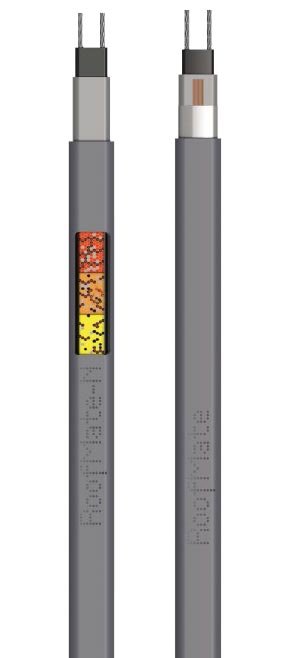

Хиты продаж для обогрева водосточных труб
нагревательная кабельная
3 128 Р
нагревательный саморегулирующийся
135 Р
температуры электронный
10 175 Р
Необходимость в обогреве водостоков
В переходные месяцы, когда температура колеблется в диапазоне -5…+3ºС, происходит активное таяние снега. При этом в дневное время образовавшаяся вода стекает по трубам, а ночью замерзает.
По краям кровли появляются сосульки, которые часто достигают гигантских размеров. Такие скопления льда периодически отрываются и падают вниз, что опасно для жизни людей.
При этом увеличенная нагрузка на кровлю часто приводит к ее обрушению. Кроме того, обледенения кровли и наружного водопровода уменьшают срок их службы. Наша компания поможет решить эти проблемы при помощи обогрева.
Причины обледенения
Обледенение происходит по следующим причинам:
- Скачки температуры. Снег сначала тает, переходя в жидкое состояние, а затем замерзает и становится твердым (сосульки).
- Ошибки в расчетах угла ската кровли. Неправильно спроектированная крыша не позволяет вовремя удалять излишки воды.
- Засоренные стояки. Для своевременного и нормального удаления образовавшейся влаги на крыше необходимо, чтобы в трубах не было старой листвы, грязи и пр.
- Мансарда и теплая кровля над ней. Из-за разницы температур в помещении и на улице образуется ледяная корка.
Особенности системы обогрева водосточных труб
Устройство обогрева наружного водопровода решает следующие задачи:
- устранение скопившейся наледи, сосулек;
- увеличение продолжительности службы кровли;
- устранение скачков температуры;
- снижение снеговой нагрузки;
- очищение крыши.
Принцип работы
Проблема обледенения решается при помощи греющего кабеля. Это специальный провод, по которому проходит ток. Обогрев осуществляется за счет трансформации электрической энергии в тепловую.
Ее количество находится в прямой связи с силами сопротивления и тока. Система автоматизирована, человеческое участие не требуется. При достижении температурой заданной отметки датчики передают сигнал регулятору. Провод становится теплый, нагревает лотки и стояки, наледь тает.
Преимущества
У такой системы есть ряд преимуществ:
- невосприимчивость к воздействию погодных условий;
- продолжительность службы (минимум 10 лет);
- одинаковая сила прогрева;
- быстрое включение и достижение результата;
- безопасность;
- низкие затраты на электроэнергию;
- экологичность;
- легкая замена конфигурации кабеля.
Устройство системы
Система обогрева наружного водопровода похожа на устройство теплых полов в доме.
В ее состав входят следующие элементы:
- греющий провод;
- УЗО;
- приборы для измерения температуры;
- устройства для обеспечения безопасности;
- блок управления;
- сигнальные провода;
- блок питания.

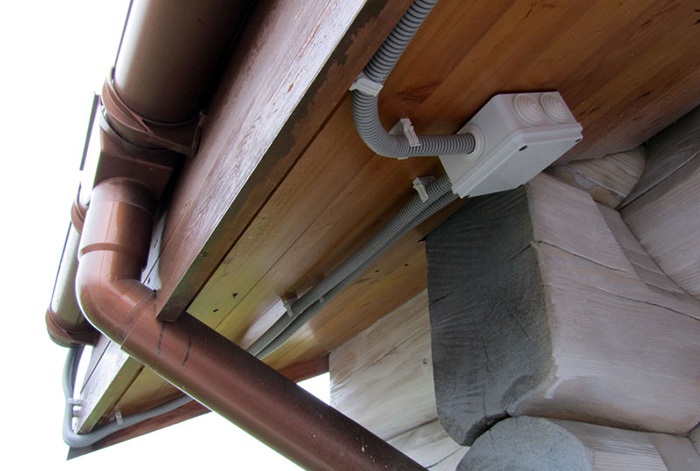

Распределительный блок и датчики
Переключение силовых и нагревательных кабелей происходит при помощи блока распределения.
В составе узла следующие элементы:
- сигнальный провод, соединяющий блок управления с датчиками;
- монтажная коробка;
- силовой провод;
- соединительные муфты, обеспечивающие непроницаемость системы.
Блок устанавливается прямо на поверхности кровли, поэтому важно хорошо защитить его от влаги. Информацию, касающуюся состояния окружающей среды, собирают специальные датчики.
Места их расположения: крыша, желоба, водостоки. Основная цель установки таких датчиков – автоматическое функционирование системы. Собранные данные передаются в контроллер.

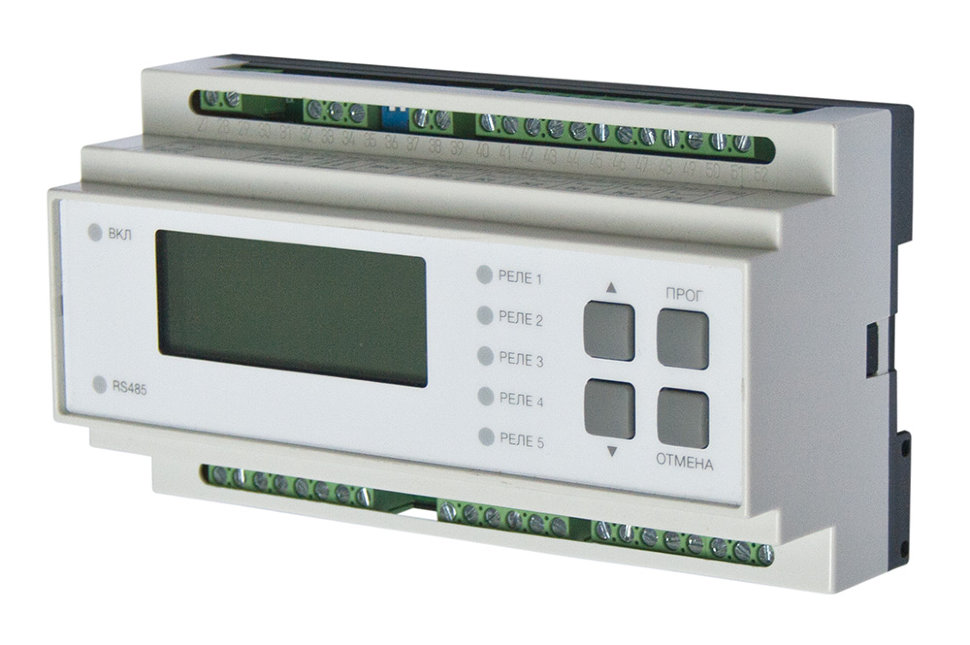

Контроллер и щит управления
Контроллер – прибор, анализирующий и принимающий решения о необходимости запуска или отключения оборудования. Также устройство само устанавливает режим, оптимальный для функционирования системы.
Прибор моментально подстраивается под изменения окружающей среды.
Щиток управления устанавливается для контроля жизнеспособности системы и гарантии надежной эксплуатации.
Узел включает следующие элементы:
- вводной автомат с 3 фазами;
- УЗО;
- сигнальную лампу;
- четырехполюсный контактор.
На каждую фазу необходимо поставить автоматы и защиту цепи термостата. Кроме этого, в состав требующихся материалов включены гвозди, шурупы и пр.
Разновидности нагревательного кабеля: критерии выбора
Главной составляющей системы считается греющий кабель. Он бывает резистивный и саморегулирующийся.

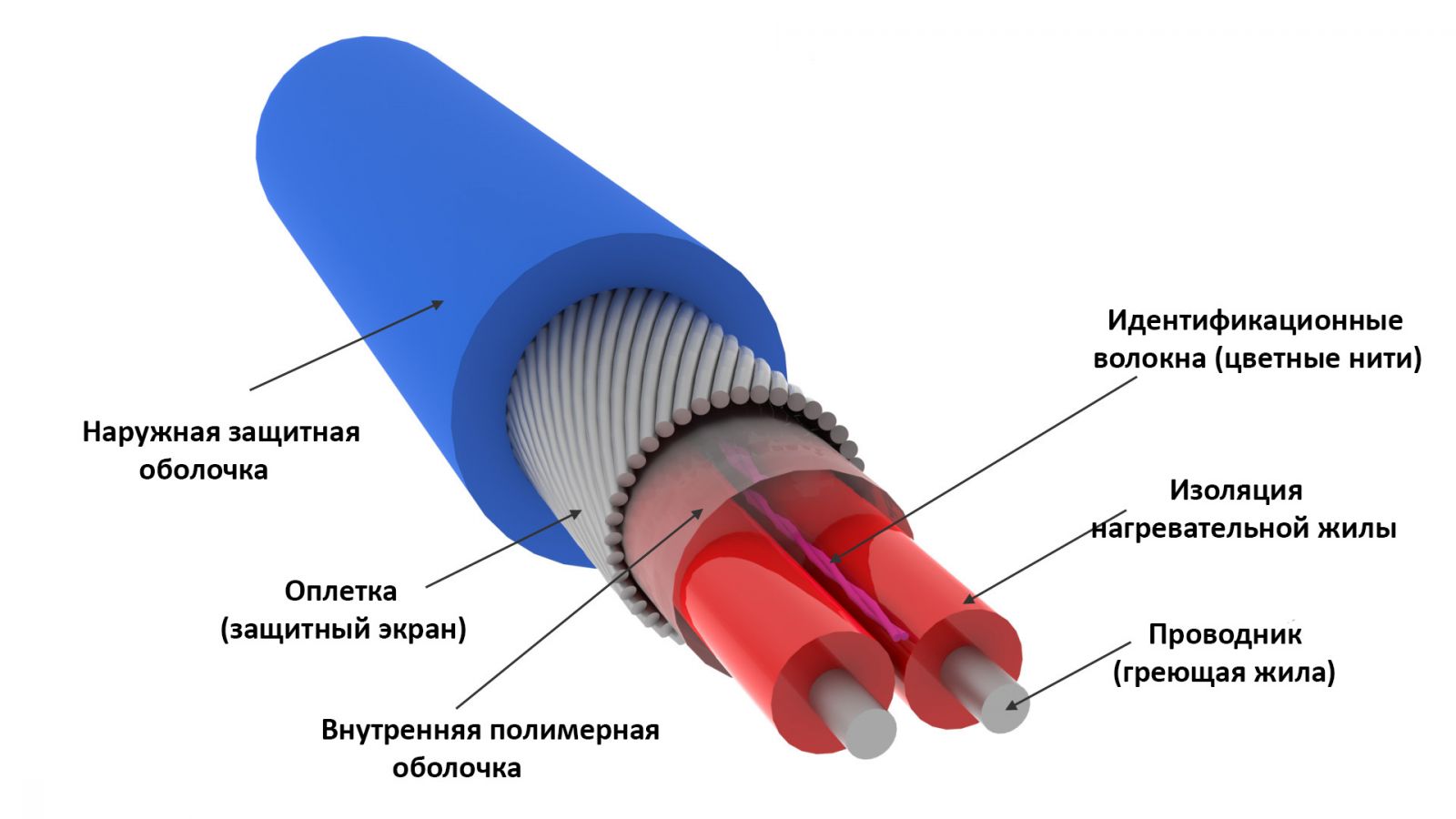

Резистивный
Этот провод простой, доступный и распространенный.
Представляет собой следующую конструкцию:
- жила;
- изоляция;
- защитная оплетка («экран»);
- внешняя оболочка.
Достоинства резистивного кабеля:
- легкость монтажа;
- низкая стоимость;
- долговечность;
- быстрый нагрев;
- отсутствие токов, возникающих при запуске.
Недостатком считается постоянная мощность. Температура по периметру кровли отличается. Равномерный нагрев кабеля способствует недостатку тепла в холодных районах и переизбытку в горячих. Для эффективности работы такого прибора необходимы датчики, грамотная настройка системы.
Резистивные кабели делятся на 2 группы: последовательные, зональные. Первая группа состоит из нагревательной жилы и 2 слоев оболочек. Между ними обязательно ставится экранирующая оплетка, выполняющая следующие функции: заземление и защиту от электромагнитных волн.
Название группа получила из-за того, что сопротивление и выделение тепла зависят от длины контура. Регулировать теплоотдачу нельзя. Модели последовательного резистивного кабеля бывают одно- и двухжильные. Часто из-за перегрева такие устройства сгорают, поэтому считаются недолговечными.
Зональные кабели двухжильные. Под оболочкой накручена нихромовая спираль с высоким сопротивлением. Конструкция кабеля сделана таким образом, что проволока касается каждой жилы по очереди. За счет этого получаются участки, работающие невзаимосвязано. Это продляет срок службы кабеля.

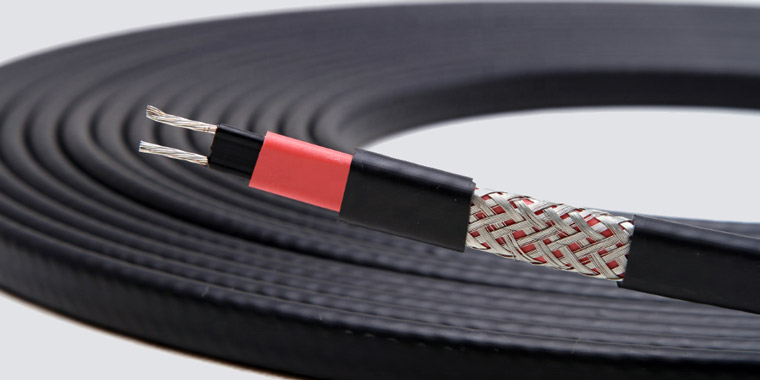

Саморегулирующийся
Этот кабель с более сложным внутренним устройством. В нем находятся 2 жилы, окруженные специальной матрицей – прослойкой из полупроводникового материала.
Она регулирует сопротивление кабеля в соответствие с температурой окружающей среды. На холодных областях крыши элемент теплее, и наоборот. Степень нагрева по длине кабеля отличается. Это позволяет сокращать потребление мощности.
Положительные стороны саморегулирующегося кабеля:
- повышенный КПД;
- регулирование количества тепла;
- сниженное энергопотребление;
- уменьшение вероятности перегрева;
- простота монтажа;
- возможность делить на отрезки;
- отсутствие потребности в большом количестве датчиков, приборов.
Помимо положительных, есть и отрицательные стороны:
- высокая стоимость;
- повышенный стартовый ток;
- долгое время нагрева;
- старение матрицы.
Нюансы проектирования
Мощность греющего кабеля лучше предусмотреть не менее 25–30 Вт/м. Потребляемый параметр должен оцениваться в активном режиме, т.е. когда система функционирует на максимум.
Его продолжительность суммарно 10–35% от периода холодов (примерно с 15 ноября по 15 марта). Для каждой местности значения отличаются. Мощность определяется расчетом.
Расчет мощности
Для корректного расчета мощности необходимо знать все параметры водостока: длину труб, диаметры, площадь крыши и т.д.
Алгоритм расчета:
- Измерить протяженность водосточных желобов, сложить величины.
- Удвоить полученное значение. Получится длина кабеля, который прокладывается по горизонтальному участку.
- Измерить протяженность вертикальных труб, сложить цифры.
- Сплюсовать полученные результаты.
- Умножить конечное число на 25–30. Получится мощность обогрева в активном режиме.
Такой алгоритм расчета примерный. Точные значения всех параметров помогут вычислить специалисты нашей компании.
Способы монтажа системы обогрева водостоков
Перед началом монтажа наши специалисты выделяют уязвимые участки кровли, которые наиболее подвержены обледенению. По этим местам будет уложен кабель. Разделение участков зависит от конфигурации кровли и точек сопряжения ее с другими элементами здания.
Основные уязвимые места:
- свес кровли или карниз;
- ендовы;
- стык крыши, стен;
- желоба;
- водостоки.
Впоследствии все участки сводятся в один узел.

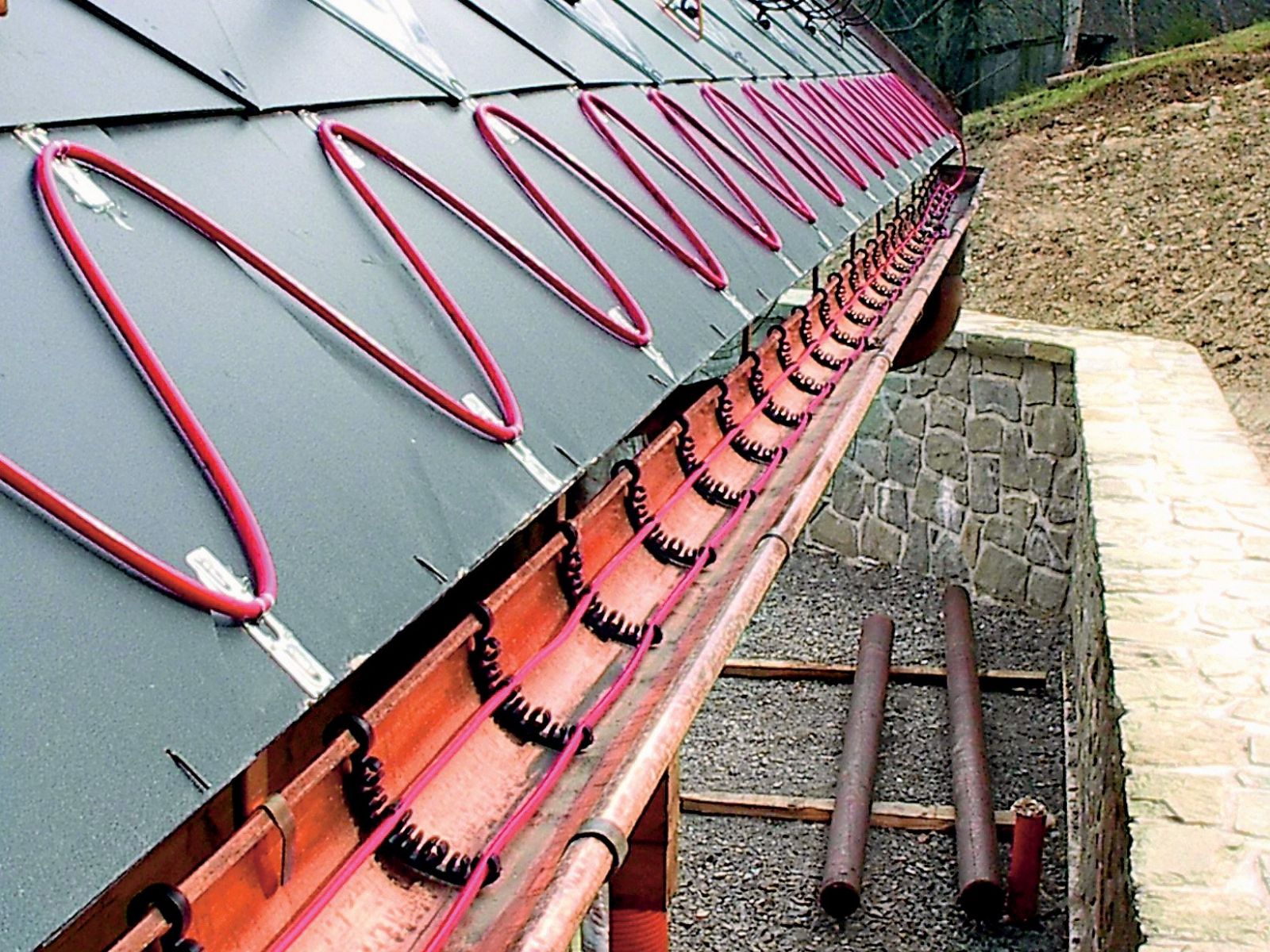

По свесу кровли
На карнизах кабель нужно укладывать змейкой. При этом верхнюю часть петель необходимо располагать минимум на 30 см, а максимум на 1,2 м выше от края по скату.
Техника монтажа зависит от материала, конфигурации кровли:
- Фальцевая жестяная. Укладывать витки правильно от стыка к стыку. Внизу кабель необходимо прокладывать внутри лотка.
- Профнастил или металлочерепица. Производить монтаж в каждой нижней волне материала.
- Кровля без желобов. Укладывать кабель с провисами. Снег, лед должны таять при соприкосновении с кабелем.
По ендовам
Ендовы – стык 2 кровельных скатов. На таких участках кабель укладывается в 2 ряда с зазором 10-15 см. Высота монтажа равна 2/3 стыка. Такая зона называется непромерзающий проход, который обеспечивает свободное стекание талой воды.
Внутри желобов
Монтаж необходимо проводить параллельными линиями. На количество влияет ширина лотка. Зазор – 10 см. Этот промежуток важно соблюдать, он должен быть не более 15 см.

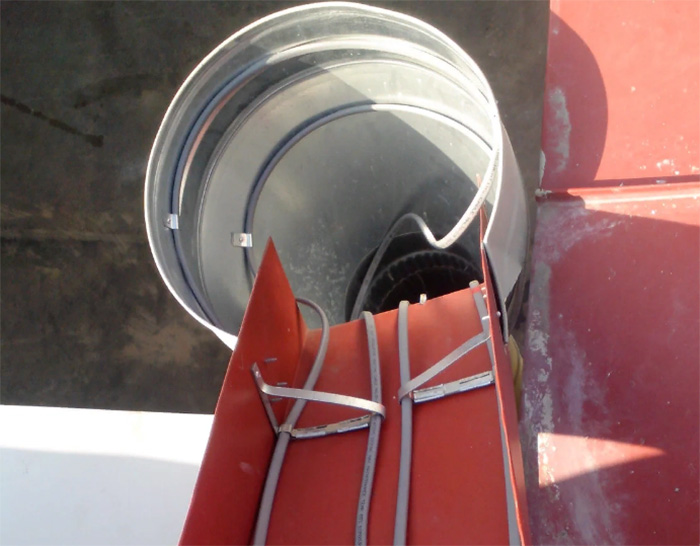

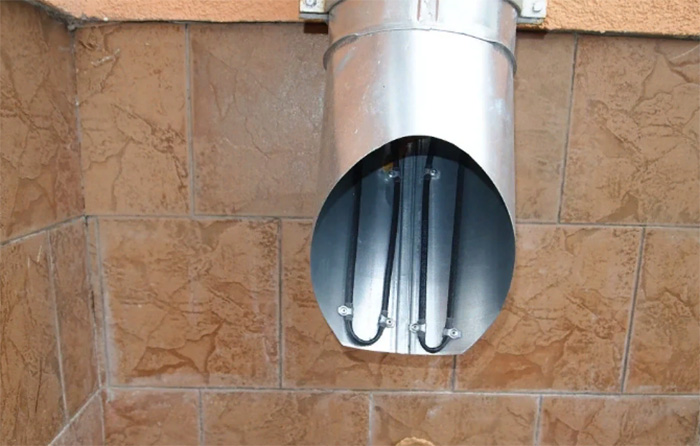

В водостоках
В воронке кабель укладывается волнами по периметру и как можно чаще. Внутри стояка монтаж такой же, как и в желобах – параллельными нитями.
Расчет аналогичный. Единственный нюанс – длина водостока.
Если она составляет больше 3 м, то вместе с проводом внутрь помещается цепь, к которой он крепится.
Подготовительные мероприятия
Подготовительный этап включает в себя демонтаж старого оборудования, если такое имеется. Кроме того, необходимо очистить от грязи и мусора участки, на которые будет укладываться кабель. Еще потребуется осмотреть повреждения кровли, если такие есть, острые края и пр., что может испортить провод.
Технология обустройства системы обогрева водосточных труб
Сначала необходимо установить электронный модуль, для которого лучше предусмотреть отдельный шкаф.
Далее монтаж осуществляется следующим образом:
- Установить датчики осадков, влажности, температуры. Места крепления должны быть под защитой от прямых солнечных лучей.
- Проложить сигнальные, силовые кабели.
- Уложить нагревательные элементы.
- Окончания кабелей завести в распределительные коробки.
- Выполнить подключение элементов между собой и блоком управления.
- Заземлить нагревательные секции.
- Проверить систему на работоспособность.
Выбор аппаратуры управления и защиты
Приборы, с помощью которых происходит управление, делятся на 2 типа:
- Термостатические. Приборы, реагирующие на изменение сопротивления датчика температуры.
- Метеостанции. Такие устройства отслеживают осадки, влажность.
Первая группа – более простые и дешевые приборы, вторая – дорогостоящие устройства со сложным внутренним устройством. Для защиты системы в электрическую схему встраиваются автоматические выключатели, УЗО.
Техническое обслуживание
Чтобы система хорошо и долго функционировала, необходимо выполнять профилактические мероприятия:
- Визуальная проверка системы раз в год перед наступлением сезона.
- Прочищение желобов от листьев и мусора регулярно до начала холодов.
- Проверка наличия изоляционного слоя.
- Настройка терморегуляторов.
- Проверка УЗО.
Наша компания занимается не только монтажом, но и техническим обслуживанием систем обогрева водостоков.
Продолжительность работы и срок службы
Срок беспроблемной эксплуатации зависит от того, насколько качественные материалы использовались при изготовлении кабеля. Кроме того, профилактические мероприятия и техническое обслуживание играют важную роль. Средняя продолжительность эксплуатации: до 50 лет резистивный провод, до 20 – саморегулирующийся.
Распространенные ошибки
Ошибки, которые чаще всего допускают при монтаже обогревательной системы наружных водостоков:
- Неправильное проектирование. Игнорирование состава кровельного пирога, конфигурации крыши, длин и пр.
- Некорректный монтаж и закрепление проводов.
- Применение хомутов из пластика для крепления.
- Использование проводов на кровле, которые не предполагают уличного использования.
- Игнорирование применения троса для фиксации кабеля внутри стояка.
Наши специалисты сделают свою работу точно и без ошибок.
Отрицательные стороны системы обогрева водостоков
Отрицательных сторон у системы обогрева мало, но они есть:
- Потребность в точном, безошибочном расчете.
- Дорогостоящие материалы.
Полезные советы и общие рекомендации специалистов
Советы, которые помогут сделать систему эффективной и долговечной:
- Нельзя монтировать обогрев только на водостоках или только на кровле. Все должно работать в комплексе.
- В конце осени необходимо очищать датчики от листвы.
- Нагревательным элементом можно обвивать снаружи вертикальные трубы.
- Диапазон температур должен составлять -15ºС…+5ºС.
Комплекс, работающий против обледенения, поможет сохранить кровлю, защитить от образования, падения сосулек. Мы с радостью подберем и установим нагревательную систему для наружных труб в вашем доме.
Разделы товаров по обогреву водосточных труб
Реализованные проекты по обогреву водосточных труб
Обогрев кровли резистивным и саморегулирующимся кабелем (здание производственно-складского комплекса "Артпласт")
Проблема: Образование сосулек и схождение снежных масс с кровли в зоне разгрузки-погрузки склада; отсутствие водосточной системы
2019 год
Москва
Обогрев кровли резистивным кабелем (здания института культуры МГИК)
Проблема: Протечки и образование сосулек
2017 годХимки

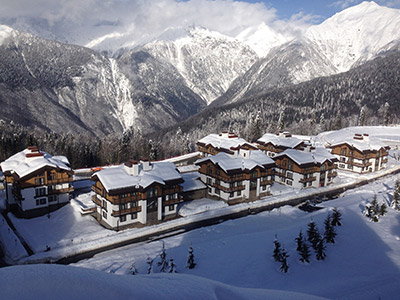

Обогрев кровли резистивным и саморегулирующимся кабелем (горная деревня, Олимпиада Сочи-2014)
