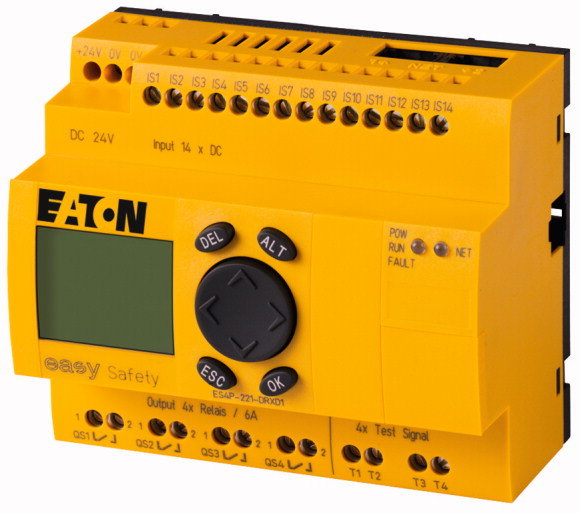

Ассортимент | Защитно-ориентированное реле управления | ||
Основная функция | easy800 с защитными функциональными блоками | ||
Особенности | |||
Защитные функции | Останов в аварийной ситуации Защитная дверь Вход OSSD BWS с функцией приглушения Переключение двумя руками Контроль максимального числа оборотов Контроль останова Надёжное реле ремени Выбор режима работы Разрешающий выключатель Цепь обратной связи |
||
Дисплей + клавиатура | |||
Конструктивная ширина | мм | 107.5 | |
Параметры техники безопасности | |||
Значения согласно EN ISO 13849-1 | |||
Уровень эксплуатационных характеристик | согласно EN ISO 13849-1 | PL e | |
Категория | согласно EN ISO 13849-1 | Kat. 4 | |
Уровень безопасной целостности Претензионный срок | согласно EN62061 | SILCL 3 | |
Вероятность отказа в час | PFHd | x 10-10 | 4.26 |
Уровень безопасной целостности | согласно IEC 61508 | SIL 3 | |
дисплей | дисплей Клавиатура |
||
Часы реального времени | |||
Питающее напряжение | Us | 24 В пост. тока | |
Объединение в сеть | easyNet/easyLink | ||
Защитная/стандартная схема соединений | |||
указания | возможно расширение: стандартные входы/выходы и стандартные шинные системы | ||
индивидуальная лазерная гравировка возможна с ES4-COMBINATION ?#2011790 | |||
Входы (безопасные) | 14 | ||
Выходы (безопасные) | |||
Реле 6A | |||
4 | |||
Тестовый сигнал | 4 |
Общее | |||
Стандарты и положения | EN ISO 13849-1 EN 50156-1 EN 50178 EN 50581 EN 61000-6-2 EN 61000-6-3 IEC 61508 IEC 62061 |
||
Размеры (Ш x В x Г) | мм | 107,5 (6 установочных мест) x 90 x 72 | |
Вес | кг | 0.38 | |
Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
Время | |||
Входы | |||
Макс. продолжительность внешних тестовых импульсов | мс | 1 | |
Полупроводниковый выход | |||
Тестовый импульс выключения | мс | < 1 | |
Запаздывание при выключении | мс | < 1 | |
Поперечные сечения соединения | |||
одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
Стандартная отвёртка | мм | 3.5 x 0.8 | |
макс. начальный пусковой момент | Нм | 0.6 | |
Климатические внешние условия | |||
Рабочая температура | °C | -25 до + 55 Холод в соответствии с IEC 60068-2-1 Тепло в соответствии с IEC 60068-2-2 Влажный нагрев - постоянный, в соответствии с IEC 60068-2-78; - цикличный в соответствии с ICE 60068-2-30 |
|
Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
ЖК индикатор (уверенное считывание) | °C | 0 - 55 | |
Температура окружающей среды | |||
Хранение | ? | °C | -40 - +55 |
относительная влажность воздуха | % | 5 - 95 согласно IEC 60068-2-30, IEC 60068-2-78 без конденсации |
|
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
Механические внешние условия | |||
Класс защиты | IP20 (IEC/EN 60529, EN50178, VBG 4) | ||
постоянная амплитуда 0,15 мм | Гц | ||
постоянная амплитуда | Гц | 10 - 57 (0,15 мм) | |
постоянное ускорение | Гц | 57 - 150 (2г) | |
Колебания | 3,5 мм / 1 г | Гц | согласно IEC 60068-2-6 |
Удароустойчивость | g | 18 шоков Полусинус 15 г/11 мс согл. IEC 60068-2-27 |
|
Падение | Высота падения | мм | 50 (IEC/EN 60068-2-31) |
свободное падение, в упаковке | M | 0,3 (IEC/EN 61131-2) |
|
Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | согласно ICE 62061, повышенные требования к ЭМС для функций, имеющих значение для безопасности | ||
Категория перенапряжения / степень загрязнения | III/2 | ||
Электростатическая разрядка (ESD) | |||
примененный стандарт | согласно IEC EN 61000-4-2 | ||
Выход воздуха | кВ | 15 | |
Разряд контакта | кВ | 8 | |
Электромагнитные поля (RFI) | V/m | 30 согласно IEC EN 61000-4-3 |
|
Подавление радиочастотных помех | EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение | кВ | согласно IEC/EN 61000-4-4 Кабели питания: 4 Сигнальные провода: 4 |
|
мощные импульсы (скачок напряжения) | 2 кВ (кабели питания симмеричны) 4 кВ (симметричные полупроводниковые выходы) согласно IEC 62061 |
||
Впуск | В | 20, согласно IEC/EN 61000-4-6 | |
Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142, EN 60664-1:2003 | ||
Прочность изоляции | EN 50178 | ||
Буферизация часов реального времени | |||
Буферизация часов реального времени | |||
резервное время (часы) при полностью заряженном суперконденсаторе Срок службы (годы) |
|||
Точность часов реального времени | с/день | тип. ± 2 (± 0,5 ч./год) может колебаться в зависимости от температуры окружающей среды до ± 5 с./день | |
Точность | |||
Разрешение | |||
Диапазон „S” | мс | 50 | |
Диапазон „M:S” | с | 1 | |
Диапазон „H:M” | мин | 1 | |
Точность воспроизведения | |||
Разрешение | |||
Диапазон „S” | мс | 50 | |
Диапазон „M:S” | с | 1 | |
Диапазон „H:M” | мин | 1 | |
Остаточная память | |||
Циклы чтения/записи (минимум) | 100000000000000 (1014) | ||
Электропитание | |||
Номинальное напряжение | Ue | В | 24 пост. тока (-15/+20%) |
Допустимый диапазон | Ue | 20.4 - 28.8 V DC | |
Остаточная пульсация | % | 0 | |
входной ток | |||
при номинальном напряжении | мА | < 250 | |
Посадки напряжения | мс | (IEC/EN 61131-2) | |
Потеря мощности | W | < 6 | |
Гальваническое разделение | для входов: нет для выходов: да для интерфейса программирования: нет для easyLink: нет для easyNet: нет |
||
Сеть easyNet | |||
Абонент | Количество | максимально 8 | |
Скорость передачи данных/удаление | 1000 кбит/с, 6 м 500 кбит/с, 25 м 250 кбит/с, 40 м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м |
||
Гальваническое разделение | |||
Гальваническое разделение между входами и внутренним источником питания | да | ||
Гальваническое разделение | для электропитания: да для входов: да для выходов: да для интерфейса ПК: да для карты памяти: да для easyLink: нет для easyNet: да |
||
Заглушка шины | да (первая и последняя карты) | ||
Техника присоединения | RJ45, 8 полюсов | ||
Цифровые входы 24 В пост. тока | |||
Количество | 14 | ||
Индикация состояния | ЖК-экран | ||
Гальваническое разделение | для электропитания: нет взаимное: нет для выходов: да для интерфейса: нет для карты памяти: нет для easyLink: нет для easyNet: нет |
||
Измерение напряжения сигнала | Ue | В пост. тока | 24 |
в состоянии "0" | Ue | В пост. тока | < 5 |
в состоянии "1" | Ue | В пост. тока | > 15,0 |
Входной ток при статусе „1“ | |||
IS1 до IS14 | мА | 5,7 (при 24 В пост. тока) | |
Время задержки аппаратного обеспечения с „0” до „1” | мс | ||
Дребезг ВКЛ.: 24 дребезг ВЫКЛ.: 0,06 (IS1, IS2), 0,17 (IS3 до IS14) |
|||
Время задержки аппаратного обеспечения с „1” до „0” | мс | ||
Дребезг ВКЛ.: 24 Дребезг ВЫКЛ.: 0,08 (IS1, IS2), 0,22 (IS3 до IS14) |
|||
Длина провода (неэкранированного) | M | 100 | |
Длина отдельного провода от выхода тестового сигнала к входу устройства (экранированному) | M | 1000 | |
Сумма длин отдельных проводов от выхода тестового сигнала до входов устройства (экранированные) | M | 3000 | |
Максимальная частота вращения на входах устройств IS1 и IS2, при использовании функциональных блоков OM или ZM | Гц | 1000 | |
Максимальная частота переключения на входе (не распространяется на IS1, IS2, при использовании одного из функциональных блоков OM или ZM) | Переключения/ч | 900 | |
Выходы тестового сигнала | |||
Количество | 4 (T1 до T4) | ||
Напряжение | В пост. тока | 24 | |
гальваническое разделение | нет | ||
Релейные выходы | |||
4 | |||
Выходы в группах для | 1 | ||
Уровень безопасности | 3 резервных выхода реле, интервал проверки 6 месяцев согласно EN 50156 |
||
Предохранитель выходного реле | Предохранитель: 6 A gL/gG, линейный защитный автомат с характеристикой C: 4 A (допустимо только при 24 В постоянного тока), ток короткого замыкания IK < 250 A |
||
Гальваническое разделение | для электропитания: да для входов: да взаимное: да для интерфейса: да для easyNet: нет для easyLink: да Безопасное разъединение согласно EN 50178: 300 В перем. тока Изоляция базы: 600 В перем. тока |
||
Механический срок службы | Переключения | x 106 | 10 |
Контакты | |||
обычный термический ток | Ith | A | 6 |
Номинальная устойчивость к импульсу Uimp контактной катушки | кВ | 6 | |
Номинальное напряжение | Ue | В перем. тока | 250 |
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 250 |
безопасное разъединение между катушкой и контактом | В перем. тока | 300 согласно EN50178 |
|
Коммутационная способность | DC-13, 24 В постоянного тока, 0,1 Гц: 40000 переключений (согласно IEC 60947-5-1) AC-15, 230 В перем. тока, 3 A: 80000 переключений (согл. IEC 60947-5-1) DC: B300 (согласно UL 508) Переменный ток: R300 (согл. UL 508) |
||
частота переключения | |||
механические переключения | x 106 | 10 | |
частота переключения | Гц | 15 | |
Транзисторные выходы | |||
Остаточная пульсация | % | 5 | |
Индикация состояния выходов | ЖК-экран |
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | span>vid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | span>vid | W | 0 |
Статическая потеря мощности, не зависит от тока | span>vs | W | 6 |
Способность отдавать потери мощности | span>ve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 55 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
PLC's (EG000024) / Logic module (EC001417) | |||
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / Logic module (ecl@ss8.1-27-24-22-16 [AKE539011]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 20.4 - 28.8 | |
Voltage type of supply voltage | DC | ||
Switching current | A | 8 | |
Number of analogue inputs | 0 | ||
Number of analogue outputs | 4 | ||
Number of digital inputs | 14 | ||
Number of digital outputs | 4 | ||
With relay output | Yes | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 1 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces USB | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 3 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
Redundancy | Yes | ||
With display | Yes | ||
Degree of protection (IP) | IP20 | ||
Basic device | Yes | ||
Expandable | Yes | ||
Expansion device | No | ||
With timer | Yes | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | Yes | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | Yes | ||
Category according t |
