Комплекты для электрических нагревательных лент TKL предназначены для монтажа саморегулирующихся электрических нагревательных лент / кабелей.
Взрывозащищенность комплекта обеспечивается видом взрывозащиты - защита вида "е" по ГОСТ Р 51330.8-99 и выполнением их конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р МЭК 62086-1-2005.
Защита вида "е" комплекта достигается применением в конструкции комплекта электроизоляционных материалов, относящихся к группе IIIa, СИТ ( сравнительный индекс трекингостойкости) которых соответствует 175 ≤ СИТ ≤ 400, по результатам испытаний.
После монтажа комплекта электрическая прочность изоляции готовой нагревательной ленты выдерживает переменное напряжение 1500 В, а электрическое сопротивление изоляции, пересчитанное на 1 м длины и температуру 20°C, составляет 1х10 3 МОм, что подтверждено результатами испытаний.
| № | Марка нагревательной ленты | Комплекты для нагревательных лент | ||||||
| Старая маркировка | Новая маркировка | TKL (до+125С) | TKR (до+125С) | TKT/M (до+125С) | CP-6 (до+125С) | TKW (до+190С) | CP-7 (до+190С) | |
| 1 | ФСЛе2-СТ | НТА2-ВТ | + | + | + | |||
| 2 | ФСЛе2-СФ | НТА2-ВР | + | + | + | |||
| 3 | ФСР2-СТ ФСР1-СТ | НТР2-ВТ НТР1-ВТ | + | + | + | |||
| 4 | ФСР2-СФ ФСР1-СФ | НТР2-ВР НТР1-ВР | + | + | + | |||
| 5 | ФСС2-СФ ФСС1-СФ | ВТС2-ВР ВТС1-ВР | + | + | + | + | + | |
| 6 | ФСМ2-СТ | НТМ2-ВТ | + | + | + | |||
| 7 | ФСМ2-СФ | НТМ1-ВТ | + | + | + | |||
| 8 | ФСУ2-СФ | BTX2-BP | + | + | ||||

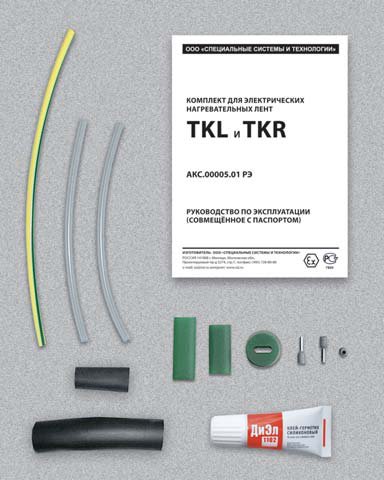

| № п/п | Наименование | Длина, | Кол-во, |
| 1 | Заделка соединительная TKLs (цв. желтый) | 30 | 1 |
| 2 | Заделка концевая TKLk (цв. желтый) | 40 | 1 |
| 3 | Уплотнение GSL25 (цв. желтый) | 12 | 1 |
| 4 | Трубка силиконовая TCM 3/5 мед. | 150 | 2 |
| 5 | Трубка термоусаживаемая с клеевым слоем SPL 11,0/1,6 | 35 | 1 |
| 6 | Трубка термоусаживаемая PBF 4,8/1,5 (цв. желто-зеленый) | 220 | 1 |
| 7 | Наконечник штыревой НШвИ 4,0-12 | 15 | 3 |
| 8 | Руководство по эксплуатации | - | 1 |
| 9 | Пакет с защелкой 15х22 | - | 1 |
| 10 | Трубка термоусаживаемая с клеевым слоем SPL 18,0/4,5 | 80 | 1 |
| 11 | Труба Клей - герметик ДиЭл (10 мл) | - | 1 |
