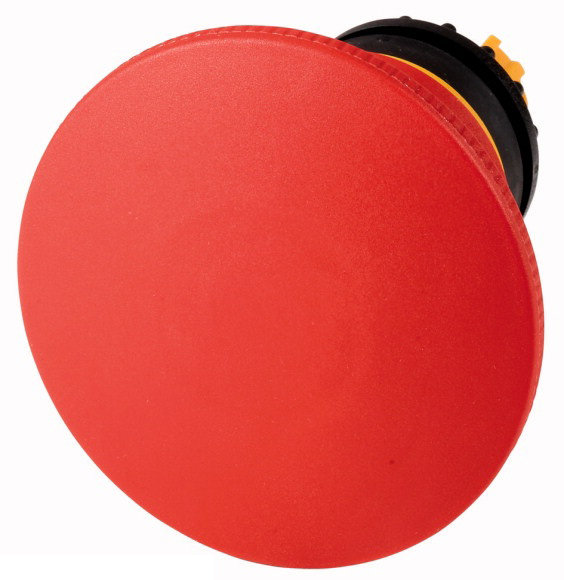

Description M22-PV60P Кнопка аварийной остановки, D = 60 мм отмена вытягиванием
Технические характеристики
| Артикул | 152864 |
| Габариты, ШхВхГ, мм | 67x60x60 |
| Объем, дм3 | 0.241 |
| Масса, кг | 0.05 |
Программа поставок
| Ассортимент | RMQ-Titan (отверстие 22,5 мм) | ||
| Основная функция | Кнопки АВАР. ВЫКЛ./АВАР. СТОП | ||
| Отдельное устройство/законченное устройство | Отдельное устройство | ||
| конструктивное исполнение | Форма пальмы | ||
| Подсветка | без подсветки | ||
| Разблокирование вытягиванием | |||
| Описание | защита от перегрузки согласно ISO 13850/EN 418 | ||
| Цвет | |||
| Грибовидная кнопка | красный | ||
| Цоколь | желтый | ||
| Класс защиты | IP67, IP69K | ||
| рамка | без рамки | ||
| Подключение к SmartWire-DT | нет | ||
| указания | Макс. оснащение: 4 x M22-(C)K01, …10 или 2 x M22-(C)K02, …20, …11 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947 VDE 0660 |
||
| Механический срок службы | Переключения | x 106 | > 0.1 |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
| Температура окружающей среды | °C | ||
| разомкнут | °C | -25 - +70 | |
| установочное положение | любая | ||
| Удароустойчивость | g | 50 Длительность ударного воздействия 11 мс Полусинус согл. IEC 60068-2-27 |
|
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | По запросу | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Неприемлемо. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Front element for mushroom push-button (EC001038) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Front element for mushroom push-button actuators (ecl@ss8.1-27-37-12-12 [AKF030011]) | |||
| Colour button | Red | ||
| Construction type lens | Round | ||
| Diameter cap | mm | 60 | |
| Hole diameter | mm | 22.5 | |
| Width opening | mm | 0 | |
| Height meter opening | mm | 0 | |
| Degree of protection (IP) | - | ||
| Type of button | High | ||
| Suitable for illumination | No | ||
| Switching function latching | Yes | ||
| Spring-return | No | ||
| With front ring | No | ||
| Material front ring | Plastic | ||
| Colour front ring | Black | ||
| Suitable for emergency stop | Yes | ||
| Unlocking method | Pull release | ||
