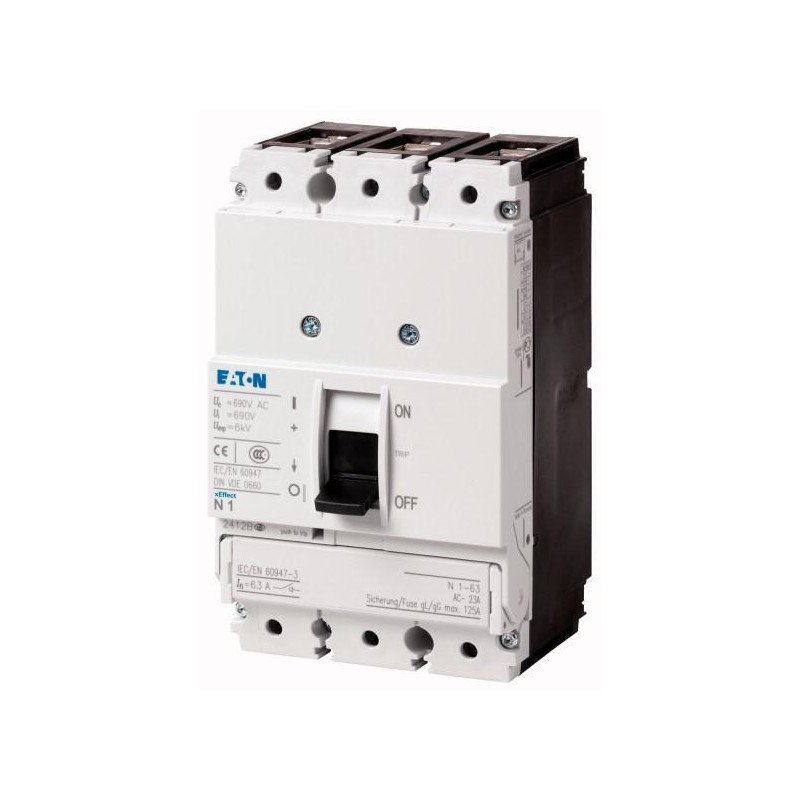

N1-63 Выключатель-разъединитель, 63А, 3 полюса, 3 позиции

Артикул: 259143
В наличии
10 672,44

Категории: Автоматические выключатели Eaton NZM

Обзор

Технические характеристики

Артикул 259143
Объем, дм3 1,148
Масса, кг 0,877

Программа поставок

Ассортимент Силовые разъединители
Защитная функция Силовые разъединители / главные выключатели
Стандарт/сертификат IEC
Метод монтажа Фиксированная установка
Типоразмер N1
Описание Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100.
Количество полюсов 3-полюсн.
Стандартное оснащение Столбчатый зажим
Коммутационные положения I, +, 0
Расчетный рабочий ток = измеренный ток длительной нагрузки In = Iu A 63
Защита от короткого замыкания макс. предохранитель gL A gL 125

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 60947, VDE 0660
защита от прикосновения защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 110
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Температура окружающей среды, хранение °C - 40 - + 70
Эксплуатация °C -25 - +70
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 g 20 (импульс полусинуса 20 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока В перем. тока 500
Между вспомогательными контактами В перем. тока 300
установочное положение
Направление подвода питания любая
Класс защиты
Устройство в зоне блока управления: IP20 (основной вид защиты)
корпус с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00
Силовые разъединители
Номинальная устойчивость к импульсу Uimp
Цепи главного тока В 6000
Цепи вспомогательного тока В 6000
Номинальное напряжение Ue В перем. тока 690
Расчетная частота эксплуатации f Гц 50/60
Расчетный рабочий ток = измеренный ток длительной нагрузки In = Iu A 63
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции Ui В 690
Прочие технические характеристики (каталог для перелистывания) Грузики
Температурная характеристика, дерейтинг
Потери эффективной мощности
Расчетный ток короткого замыкания при включении
690 B 50/60 Гц Icm кА 2.8
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с Icw кА 2
t = 1 с Icw кА 2
условный расчетный ток короткого замыкания
с входным предохранителем A gG/gL PN1(N1)-63…125: 125 PN1(N1)-160: 160
400/415 В кА 100
690 В кА 80
с поствключённым предохранителем A gG/gL PN1(N1)-63…125: 125 PN1(N1)-160: 160
400/415 В кА 100
690 В кА 10
Расчетная включающая и отключающая способность
Расчетный рабочий ток Ie A
AC-22/23A
415 В Ie A 160
690 В Ie A 160
Механический срок службы Переключения 20000
макс. частота коммутаций S/h 120
Электрический срок службы
AC-1
400 B 50/60 Гц Переключения 10000
415 B 50/60 Гц Переключения 10000
690 B 50/60 Гц Переключения 7500
AC-3
400 B 50/60 Гц Переключения 7500
415 B 50/60 Гц Переключения 7500
690 B 50/60 Гц Переключения 5000
Поперечные сечения соединения
Стандартное оснащение Столбчатый зажим
Опциональное дополнительное оснащение Винтовое соединение Тоннельные клеммы Подключение с задней стороны
Медные провода, медные кабели
Столбчатый зажим
одножильный мм2 1 x (10 - 16) 2 x (6 - 16)
многожильный мм2 1 x (10 - 70) 3) 2 x (6 - 25)

3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?.

Тоннельная клемма
одножильный мм2 1 x 16
многожильный мм2
1 отверстие мм2 1 x (25 - 95)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
одножильный мм2 1 x (10 - 16) 2 x (6 - 16)
многожильный мм2 1 x (25 - 70) 3) 2 x 25

3) В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?.

Ал. провода, ал. кабели
одножильный мм2 1 x 16
многожильный мм2
1 отверстие мм2 1 x (25 - 95)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
одножильный мм2 1 x (10 - 16) 2 x (10 - 16)
многожильный мм2 1 x (25 - 70) 3) 2 x 25
Медная полоса (количество сегментов x ширина x толщина сегмента)
Столбчатый зажим
мин. мм 2 x 9 x 0.8
макс. мм 9 x 9 x 0.8
Медная шина (ширина x толщина) мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение M6
непосредственно на переключателе
мин. мм 12 x 5
макс. мм 16 x 5

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 63
Потеря мощности оборудования, в зависимости от тока sub>vid W 4.52
Мин. рабочая температура °C -25
Макс. рабочая температура °C 70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010])
Version as main switch Yes
Version as maintenance-/service switch Yes
Version as safety switch No
Version as emergency stop installation Yes
Version as reversing switch No
Max. rated operation voltage Ue AC V 690
Rated operating voltage V 690 - 690
Rated permanent current Iu A 63
Rated permanent current at AC-21, 400 V A 0
Rated operation power at AC-3, 400 V kW 0
Rated short-time withstand current lcw kA 2
Rated operation power at AC-23, 400 V kW 30
Switching power at 400 V kW 0
Conditioned rated short-circuit current Iq kA 0
Number of poles 3
Number of auxiliary contacts as normally closed contact 0
Number of auxiliary contacts as normally open contact 0
Number of auxiliary contacts as change-over contact 0
Motor drive optional No
Motor drive integrated No
Voltage release optional Yes
Device construction Built-in device fixed built-in technique
Suitable for ground mounting Yes
Suitable for front mounting 4-hole No
Suitable for front mounting center No
Suitable for distribution board installation Yes
Suitable for intermediate mounting Yes
Colour control element Black
Type of control element Rocker lever
Interlockable Yes
Type of electrical connection of main circuit Frame clamp
Degree of protection (IP), front side IP20
