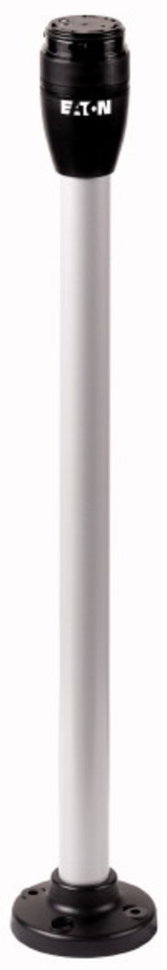

Описание SL4-PIB-400 Базовый модуль 400 мм алюминиевая трубка с пластиковой ножкой, 40 мм
Технические характеристики
| Артикул | 171299 |
| Габариты, ШхВхГ, мм | 85X85X695 |
| Объем, дм3 | 5.021 |
| Масса, кг | 0.352 |
Программа поставок
| Ассортимент | Световые сигнальные башни SL4 | ||
| Основная функция | Базовый модуль | ||
| Техника присоединения | Вставные клеммы | ||
| Вид монтажа | для горизонтального монтажа | ||
| оснащение | База с алюминиевой трубой и пластмассовой опорой включая крышку |
||
| Длина трубы | 400 mm | ||
| Количество модулей | макс. 5 модулей | ||
| Цвет | |||
| черный Труба серого цвета под алюминий |
|||
| Применяемое для | SL4-L-… SL4-BL-… SL4-FL-… SL4-AP-... |
||
| Подключение к SmartWire-DT | нет |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947-5-1 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60069-2-30 |
||
| установочное положение | для горизонтального монтажа | ||
| Удароустойчивость | g | > 15 согл. IEC 60068-2-27 Длительность ударного воздействия 11 мс Полусинус |
|
| Класс защиты IEC | IP66 IEC/EN 60529 |
||
| Класс защиты UL | Тип 4, 4X, 13 | ||
| Цвет колпачка | |||
| черный Труба серого цвета под алюминий |
|||
| Температура окружающей среды | °C | -30 - +60 | |
| Количество сигнальных элементов | макс. 5 со стандартной основой макс. 10 с базой для двустороннего монтажа |
||
| Поперечные сечения соединения | |||
| одно-/тонкопроволочный | мм2 | 0,2 - 1,5 | |
| одно-/тонкопроволочный, с оконечной муфтой | мм2 | 0,25 - 1,5 | |
| тонкопроволочный, с оконечной муфтой с пластиковым кольцом | мм2 | 0,25 - 0,75 | |
| AWG 24 - AWG 16 | |||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 250 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Модули | |||
| Диапазон напряжений | 24 В перем./пост. тока ± 10 % 110/120 В перем. тока ± 10 % 230/240 В перем. тока ± 10 % |
||
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -30 | |
| Макс. рабочая температура | °C | 60 |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Connection module for signal tower (EC001152) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Command and alarm device / Signal column element, connection module (ecl@ss8.1-27-37-12-32 [AKF050011]) | |||
| Connection type auxiliary circuit | Spring clamp connection | ||
| Tube mounting possible | No | ||
| Bracket mounting possible | Yes | ||
| Floor mounting possible | Yes | ||
| Colour | - | ||
| Suitable for AS interface | No | ||
Апробации
| Стандарты продукта | IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking | ||
| Номер документа UL | E29184 | ||
| Номер категории контроля UL | NKCR | ||
| Номер документа CSA | UL report applies to both US and Canada | ||
| Номер класса CSA | NKCR7 | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Degree of Protection | UL Type 4, 4X, 13 |
