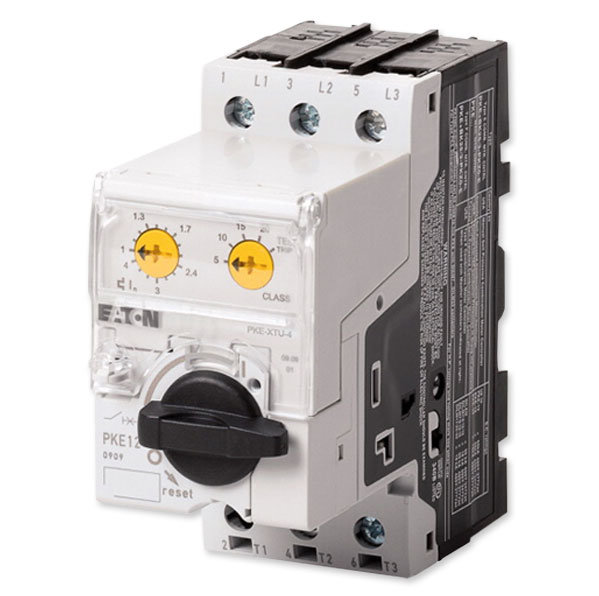

PKE12/XTU-12 Автомат защиты двигателя с электронным расцепителем, 3P, Ir = 3-12A, стандартный

Product code: 121733
В наличии
6 719,37 Р

Категории: Серия PKE

Обзор

Технические характеристики

Артикул 121733
Габариты, ШхВхГ, мм 101x45x102
Объем, дм3 0.466
Масса, кг 0.44

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 60947, VDE 0660
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды °C
Хранение ? °C -40 - +80
разомкнут °C -25 - +55
в капсульном корпусе °C -25 - +40
Направление подвода питания любая
Класс защиты
Устройство IP20
Соединительные клеммы IP00
Защита от прикосновения согласно EN 50274 защита от прикосновения пальцами и тыльной стороной кистей рук
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 g 25
Высота установки M макс. 2000
Поперечные сечения соединения винтовой клеммы мм?
одножильный мм2 1 x (1 - 6)
2 x (1 - 6)
тонкопроволочный с оконечной муфтой согласно DIN 46228 мм2 1 x (1 - 6)
2 x (1 - 6)
одно- или многожильные AWG 14 - 10
Момент затяжки соединительных винтов
Главный провод Нм 1.7
Кабели системы управления Нм 1
Цепи главного тока
Номинальная устойчивость к импульсу Uimp В перем. тока 6000
Категория перенапряжения / степень загрязнения III/3
Номинальное напряжение Ue В перем. тока 690
Измеренный ток длительной нагрузки = расчетный рабочий ток Iu = Ie A 12
Номинальная частота f Гц 40 - 60
Электрические тепловые потери (3-полюсный прогретый) W 3,5 (с PKE-XTU(A)-12)
Механический срок службы Переключения x 106 0.05
Электрический срок службы (AC-3 при 400 В)
Электрический срок службы Переключения x 106 0.05
максимальная частота коммутаций S/h
макс. частота коммутаций S/h 60
Прочие технические характеристики (каталог для перелистывания) Коммутационная способность
Коммутационная способность двигателя kAeff
AC-3 до 690 В A 12
Расцепитель
Температурная компенсация °C -5 - +40 (согласно IEC/EN 60947, VDE 0660)
-25 - +55 (рабочий диапазон)
Остаточная ошибка температурной компенсации для T > 40 °C ±55 (Arbeitsbereich)
Диапазон установок расцепителей перегрузки 0,25 - 1 x Iu
Расцепители короткого замыкания Базовое устройство, фиксированно установленное: 15,5 x Iu
Расцепляющий модуль, фиксированно установленный: 15,5 x Ir
с задержкой около 60 мс
Допуск расцепителя короткого замыкания ± 20%
Чувствительность к выпадению фаз да

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 12
Потеря мощности на полюс, в зависимости от тока Pvid W 1.2
Потеря мощности оборудования, в зависимости от тока Pvid W 3.6
Статическая потеря мощности, не зависит от тока Pvs W 0
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting A 3 - 12
Adjustment range undelayed short-circuit release A 186 - 186
Thermal protection No
Phase failure sensitive Yes
Switch off technique Electronic
Rated operating voltage V 690 - 690
Rated permanent current Iu A 12
Rated operation power at AC-3, 230 V kW 3
Rated operation power at AC-3, 400 V kW 5.5
Type of electrical connection of main circuit Screw connection
Type of control element Turn button
Device construction Built-in device fixed built-in technique
With integrated auxiliary switch No
With integrated under voltage release No
Number of poles 3
Rated short-circuit breaking capacity lcu at 400 V, AC kA 100
Degree of protection (IP) IP20
Height mm 102.5
Width mm 45
Depth mm 102.5

Апробации

Стандарты продукта UL508; CSA-C22.2 No.14-10;IEC60947-4-1; CE marking
Номер документа UL E36332
Номер категории контроля UL NLRV
Номер документа CSA 165628
Номер класса CSA 3211-05
North America Certification UL listed, CSA certified
Спроектировано специально для Северной Америки No
