Вводной щит 380В на 15 кВт для частного дома: расчет, комплектация, сборка. Опыт инженера-электрика

29 июл 2026

Вводный распределительный щит — это не просто металлический ящик с кучей проводов, а сложная система, призванная обеспечить безопасность и бесперебойную работу всего электрооборудования в доме. За 15 лет работы с электрикой в загородных домах я вывел для себя золотое правило: грамотный щит начинается не с покупки корпуса, а с расчетов и составления однолинейной схемы. В этой инструкции я проведу вас по всем этапам — от нормативной базы до финальной коммутации. Это позволит вам не только понимать логику сборки, но и эффективно контролировать работу наёмных электриков.

Введение. Нормативная база и техническое задание

Начинаем с нормативной базы и четкого технического задания (ТЗ).

При проектировании и монтаже мы обязаны руководствоваться следующими документами:

ПУЭ (7-е издание, глава 7.1): Основной документ, регламентирующий устройство электроустановок в жилых зданиях. Например, в нем указано требование о применении системы заземления TN-S или TN-C-S для сетей 380/220В.
СП 256.1325800.2016: Содержит современные правила проектирования и монтажа электроустановок в жилых и общественных зданиях, уточняя нормы расчета нагрузок и требования к защите.
ГОСТ Р 50571.10-96: Устанавливает требования по обеспечению безопасности и выбору защитных мер.
Руководящие материалы по электроснабжению индивидуальных жилых домов: Практическое пособие для проектировщиков и монтажников.

Техническое задание на наш щит выглядит так:

Ввод: Трехфазный, 380В.
Выделенная мощность: 15 кВт.
Вводной кабель: Рекомендую медный, например, ВБбШв 5х10 мм². Сечение 10 мм² по меди гарантирует надежную работу линии с запасом, что особенно важно для загородного дома.
Вводной аппарат защиты на столбе: Обычно это автоматический выключатель (АВ) на 25А или 32А, устанавливаемый сетевой организацией.

Совет эксперта: Запомните, что на 15 кВт в трехфазной сети 380В ток составит около 25-28А. Вводной автомат на столбе на 25А или 32А — это ваш "лимит" от сетевой компании, и при расчетах мы должны отталкиваться от него.

Выбор корпуса и степень защиты

Материал: Для дома я рекомендую металлический корпус. Он прочнее, долговечнее и, что критически важно, обладает лучшей пожаробезопасностью. В случае возгорания внутри щита металл не поддержит горение.
Степень защиты: При установке внутри дома или в тамбуре выбирайте щит со степенью защиты не ниже IP54. Это гарантирует полную защиту от пыли и водяных брызг, что актуально для неотапливаемых помещений.
Смотровое окно: Если по проекту электросчетчик переносится в дом, наличие прозрачного окошка для снятия показаний — обязательное условие.
Количество модулей: Это один из самых частых просчетов. Недостаточно просто сложить ширину всех автоматов и УЗО. Всегда закладывайте запас в 20-30%. УЗО и реле напряжения занимают несколько модулей, для них нужно место. Кроме того, вам могут понадобиться свободные места для клеммных колодок и шин. Заранее нарисуйте компоновку на бумаге — это убережет от покупки тесного корпуса.

Последовательная схема защиты: пошаговый разбор компонентов

Сердце вашего щита — это правильная иерархия защитных устройств. В своих проектах я часто использую надежное и доступное оборудование ЧИНТ (CHINT) и российские реле напряжения Welrok. Разберем логику их подбора.

1. Вводной аппарат ЧИНТ (CHINT)

Что это и зачем: Первое устройство на вводе кабеля в щит. Его задача — обеспечить видимый разрыв цепи при обслуживании или ремонте, а также отключить всю нагрузку при необходимости.

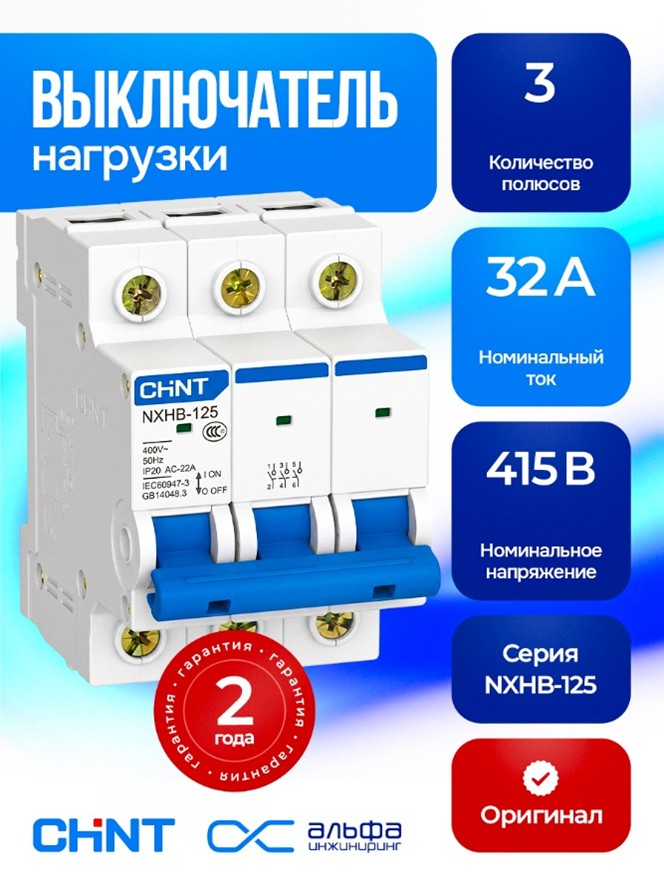

Выбор: Для этого идеально подходит выключатель-разъединитель (рубильник). В отличие от автомата, он не предназначен для частого отключения токов КЗ, зато надежен и дает гарантированный видимый разрыв. Например, подойдет выключатель нагрузки NXHB-125 3P 32A на номинальный ток 32А. Он устанавливается на DIN-рейку и занимает 3 модуля.
Номинал: Учитывая выделенную мощность 15 кВт и вводной автомат на столбе, номинал в 32А будет оптимальным. Если в будущем планируется увеличение мощности, можно заложить в щит аппарат на 40А, но на данном этапе ориентируемся на 32А.

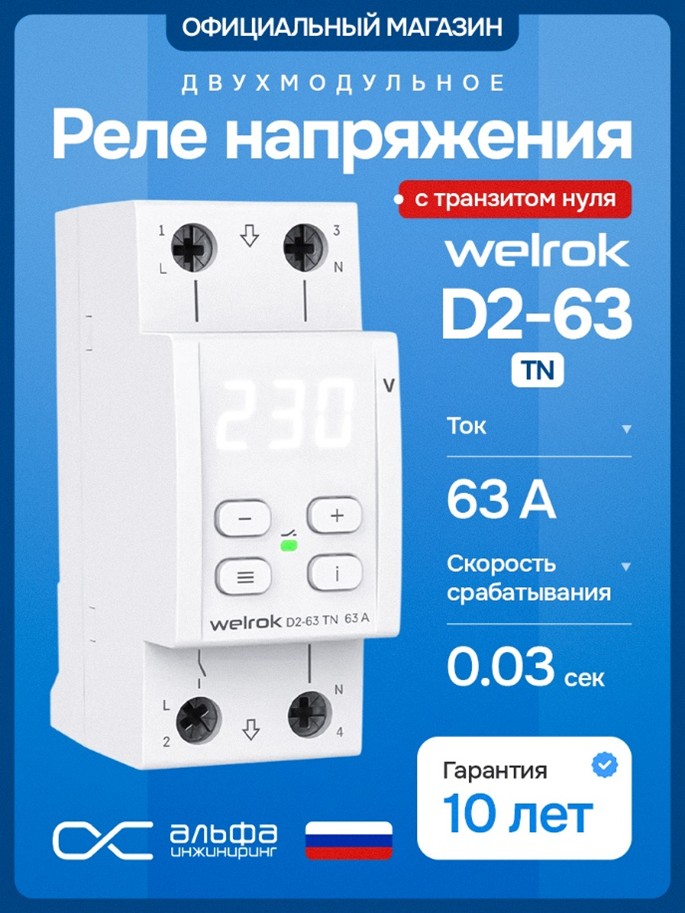

2. Реле напряжения Welrok D2-63TN

Что это и зачем: Обязательный элемент для загородного дома! Реле напряжения (РН) — это "сторож", который круглосуточно следит за качеством напряжения в сети. Его главные враги — обрыв "нуля" и, как следствие, перекос фаз, а также длительные перенапряжения или просадки.
Почему Welrok D2-63 TN: Это российский бренд, зарекомендовавший себя как производитель надежных и функциональных РН. Модель Welrok D2-63 TN — отличный выбор.
Номинальный ток: 63А. Этого с запасом хватит для нашего ввода в 15 кВт.
Монтаж: Стандартная установка на DIN-рейку, занимает 2 модуля.
Подключение: Важное удобство — возможность транзита нуля. Это значит, что нулевой проводник может "проходить" через реле, не требуя дополнительных клемм для ответвления, что упрощает монтаж и повышает надежность.
Настройки: Рекомендую следующие базовые параметры:
Верхний порог: 253 В (не выше, чтобы не рисковать дорогой электроникой).
Нижний порог: 185 В.
Задержка включения (АПВ): 30-60 секунд. Это критически важно для защиты компрессоров холодильников и кондиционеров от повторного пуска при нестабильном напряжении.

3. Устройства защитного отключения — УЗО ЧИНТ (CHINT)

Что это и зачем: УЗО — это защита человека от поражения электрическим током и защита имущества от пожара из-за утечек тока. В деревянном загородном доме это — must have.

Выбор и типы:

Тип AC: Реагирует только на синусоидальные переменные токи утечки. Подходит для большинства простых нагрузок (освещение, нагреватели).

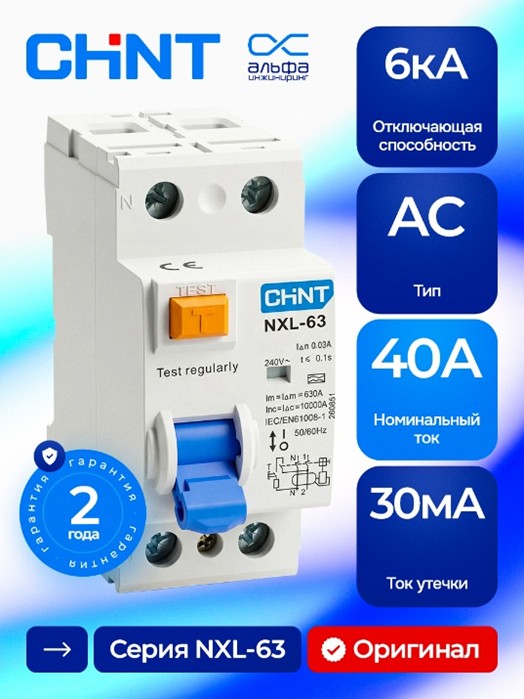

Тип A: Реагирует как на переменные, так и на пульсирующие постоянные токи утечки, которые могут создавать современные блоки питания (в т.ч. в теплых полах, стиральных машинах, кондиционерах). Я рекомендую использовать УЗО типа A для всех линий, где есть электроника. Например, УЗО CHINT NXL-63 40А 30мА тип A — отличный выбор для групповых линий.
Иерархия (Селективность): Это ключевой момент для надежности.
На вводе: Устанавливаем противопожарное УЗО с током утечки 100 мА или 300 мА и номинальным током 63А (на ступень выше вводного автомата). Его задача — защитить весь дом от крупных утечек, которые могут привести к пожару, но при этом не отключать весь дом из-за мелкой утечки в одной розетке.
На отходящих группах: Устанавливаем УЗО с током утечки 30 мА (защита человека) и номиналом 40А (на ступень выше групповых автоматов).

4. Автоматические выключатели отходящих линий ЧИНТ (CHINT)

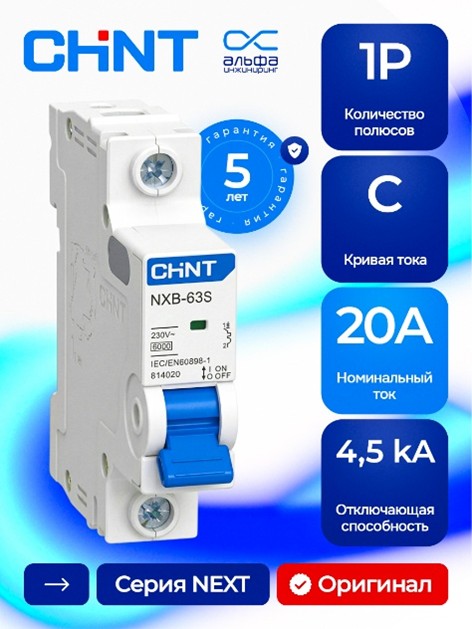

Это "последний рубеж" защиты, который спасает проводку от перегрузки и короткого замыкания. Для мощных потребителей с высокими пусковыми токами (кондиционеры, насосы) используйте автоматы с характеристикой C серии NXB63S. Их номинал подбирается строго под сечение защищаемого кабеля.

Распределение потребителей по группам и фазам

Правильное распределение по группам и фазам — залог стабильной работы и удобства эксплуатации. Ниже представлена таблица, основанная на требованиях вашего ТЗ.

Таблица: Распределение потребителей по группам

Группа	Описание	Подключаемая фаза	Номинал автомата	Тип защиты (УЗО)	Сечение кабеля	Примечание
1	Освещение 1 (комнаты, кухня)	L1	10A (C)	40А / 30мА (Тип A)	ВВГнг-LS 3х1,5	Равномерно распределяем по фазам
2	Освещение 2 (санузлы, коридор)	L2	10A (C)	40А / 30мА (Тип A)	ВВГнг-LS 3х1,5	-
3	Розеточная сеть 1 (спальни, гостиная)	L3	16A (C)	40А / 30мА (Тип A)	ВВГнг-LS 3х2,5	Рекомендуется разделять на 2-3 группы
4	Теплый пол (санузел, кухня)	L1	16A (C)	ОТДЕЛЬНОЕ 40А / 30мА (Тип A)	ВВГнг-LS 3х2,5	Обязательно! УЗО на 30мА на каждую зону.
5	Кондиционер 1 (спальня)	L2	16A (C)	40А / 30мА (Тип A)	ВВГнг-LS 3х2,5	Отдельная линия для каждого мощного кондиционера.
6	Кондиционер 2 (гостиная)	L3	16A (C)	40А / 30мА (Тип A)	ВВГнг-LS 3х2,5	Отдельная линия.
7	Подогрев крыльца/водостоков	L1	20A (C)	40А / 30мА (Тип A)	ВВГнг-LS 3х2,5	Мощный нагревательный кабель, отдельная защита.
8	Резервная группа	L3	16A (C)	-	-	Для будущих расширений (например, гараж, мастерская).

Пояснения к таблице:

Теплые полы: Это зона повышенной влажности, поэтому защита УЗО с утечкой 30 мА строго обязательна. На каждую зону теплого пола я настоятельно рекомендую ставить свое отдельное УЗО. Это локализует проблему и не оставит весь дом без обогрева при сработке защиты.
Кондиционеры: Инверторные сплит-системы чувствительны к качеству напряжения. Для них мы уже предусмотрели общую защиту реле напряжения на вводе. Дополнительная защита каждой линии отдельным УЗО — признак профессионального подхода.
Подогрев крыльца: Очень мощный потребитель (часто 1-2 кВт). Для него нужен отдельный автомат на 20А и обязательно УЗО 30 мА. Для управления удобно использовать модульный контактор, подключенный к терморегулятору или таймеру.

Сборка и коммутация: советы эксперта

Когда все компоненты подобраны, приступаем к сборке. От качества этого этапа напрямую зависит надежность и безопасность щита.

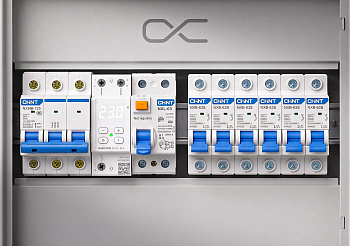

Монтаж на DIN-рейку и компоновка: Располагайте устройства сверху вниз по мере прохождения тока. Вверху — вводной рубильник, затем реле напряжения, затем вводное УЗО, и внизу — групповые УЗО и автоматы. Такая логика упрощает понимание схемы.
Коммутация: Никаких проволочных перемычек "косичкой"! Для соединения групповых автоматов используйте гребенчатые шины (гребенки). Они обеспечивают надежный контакт, равномерно распределяют нагрузку и делают монтаж аккуратным. Для питания УЗО и реле напряжения используйте качественный провод ПВ3 соответствующего сечения (не менее 6 мм² для ввода и 2,5-4 мм² для групповых линий).
Заземление и PEN-проводник: В частном доме с системой TN-C-S разделение совмещенного PEN-проводника на рабочий ноль (N) и защитное заземление (PE) происходит на вводе в дом, в ВРУ (вводно-распределительном устройстве) или в главном щите. От точки разделения проводники N и PE идут раздельно по всему дому, и их соединение в щите осуществляется на разных шинах (N-шина на изоляторах, PE-шина на корпусе).
Маркировка: Подпишите каждый автомат и каждую отходящую линию. Например: "Освещение 1 этаж", "Кондиционер спальня", "Теплый пол санузел". Это сэкономит часы времени при поиске неисправности или плановом обслуживании. Я также рекомендую наклеить на внутреннюю сторону дверцы щита однолинейную схему в цвете.

Заключение

Грамотно собранный распределительный щит на проверенных компонентах, таких как ЧИНТ (CHINT) и Welrok, — это не дань моде и не роскошь. Это ваша инвестиция в пожаробезопасность и сохранность дорогостоящей техники. В условиях нестабильных загородных сетей с риском обрыва нуля или перекоса фаз, реле напряжения и качественная иерархия защит становятся единственным надежным барьером для ваших инверторных кондиционеров, электроники теплых полов и другого оборудования.

И последний, но очень важный совет: обязательно составьте и сохраните однолинейную схему вашего щита. Она станет бесценным документом при любых будущих модификациях электросети, поможет приглашенному электрику быстро сориентироваться в щите, а вам — чувствовать себя уверенно в собственном доме.
