Бытовой нагревательный кабель - КСТМ

Товаров на странице:

Эластичный кабель КСТМ позволяет обогревать трубопроводы водоснабжения или канализации в автоматическом режиме. Изделие самостоятельно регулирует температуру, отличается высокой стойкостью к внешним факторам. Допускается самостоятельная установка контура и блока управления для выбора рабочих параметров.

Область применения кабеля КСТМ

Продукция предназначена для обустройства бытовых систем обогрева:

  • внешней поверхности напорных магистралей, расположенных над землей или выше уровня промерзания грунта;
  • водосточных каналов (например, для слива талой жидкости с крыш);
  • кровель жилых домов и технических построек.

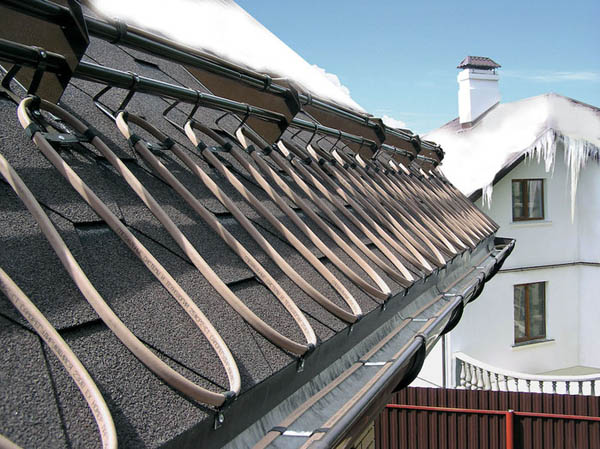

Кровля с кабелем КСТМ
Кабель КСТМ широко применяется для обогрева кровли.



При подключении к бытовой сети напряжением 220 В ток протекает по жилам и через полупроводниковую матрицу. В материал введены частицы на основе углерода, обеспечивающие передачу тока. Сопротивление элемента зависит от температуры поверхности. По мере прогрева сокращается количество проводящих цепочек. Сопротивление увеличивается, что способствует падению мощности нагрева. При охлаждении поверхности и кабеля теплоотдача увеличивается, максимальная температура нагрева устанавливается регулятором.

Конструкция саморегулирующегося кабеля КСТМ

Изделие состоит из:

  • 2 параллельных металлических плетеных жил сечением от 0,5 до 1,25 мм² (зависит от варианта кабеля);
  • матрицы из полупроводника, разделяющей жилы и обеспечивающей тепловыделение с автоматической регулировкой;
  • двойного изолятора, выдерживающего повышенную температуру;
  • экранирующей оплетки из медной проволоки с луженой поверхностью;
  • внешней эластичной оболочки, изготовленной из термопластичного эластомера или фторполимера (в обозначении добавляются индексы Т и F соответственно).

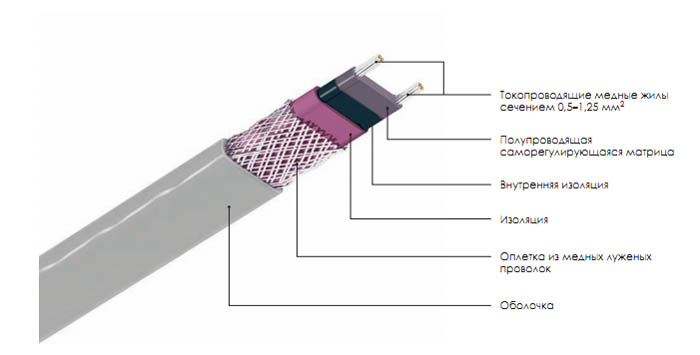

Конструкция КСТМ
Структура кабеля КСТМ.

Маркировка и расшифровка

Продукция производится российскими предприятиями (например, заводом ССТ, использующим матрицы отечественного изготовления). В маркировке присутствует информация о мощности и типе изоляции, что позволяет быстро подобрать необходимый типоразмер.

Сведения наносятся на внешнюю оболочку при помощи лазерной установки, шрифт устойчив к механическим воздействиям или влиянию повышенной температуры.

Пример обозначения кабеля нагревательного:

Тип оболочки:
Т – термопластичный эластомер,
F – фторполимер

Тип экрана: ... – оплетка,
А – контактный проводник совместно с фольгированным лавсаном

Напряжение питания: 220 – 240 В

Марка кабеля нагревательного

Линейная мощность кабеля нагревательного в нормируемых условиях*, Вт/м

Особенности и преимущества использования в бытовых нуждах

Основные преимущества продукции:

  • прочная изоляция, стойкая к механическому износу, ультрафиолетовому излучению и атмосферным осадкам;
  • автоматическая регулировка температуры, обеспечивающая снижение расхода электроэнергии;
  • повышенная долговечность контура отопления;
  • пригодность изделия к эксплуатации в сложных климатических условиях;
  • наличие нескольких модификаций с разной тепловой производительностью.
При подключении контура необходимо учитывать мощность автоматического выключателя, которая влияет на длину греющей линии. Для защиты необходимо использовать приборы, имеющие характеристику срабатывания С, допускающие протекание пускового тока на протяжении 300 секунд.

Соотношение значений длин и характеристик автоматов приведено в таблице (данные указаны для напряжения в цепи питания 230 В). По мере роста линейной мощности возрастает сила тока в цепи, что требует применения соответствующего выключателя.

Марка кабеля нагревательного Линейная мощность на метр длины, Вт/м Температура включения, °C Максимальная длина кабеля нагревательного в зависимости от типа автоматического выключателя питания при 230В, м
10А 16А
17 КСТМ 17 10 75 -
-20 55 -
30 КСТМ 30 10 58 81
-20 30 45

При монтаже и использовании требуется соблюдать правила:

  • раскладку, подключение и дальнейшую эксплуатацию контура осуществляют люди, ознакомленные с правилами работы электроустановок;
  • при монтаже или в процессе использования не допускаются растягивающие усилия свыше 5 кг и скручивание провода в продольном направлении;
  • установленный контур обогрева должен подключаться к общей линии заземления;
  • на обогреваемой поверхности не допускаются загрязнения и заостренные кромки, способные повредить изоляцию;
  • попадание воды на нагревательную матрицу приводит к выходу кабеля из строя;
  • для заделки оголенных концов допускается использование только специальных наконечников;
  • запрещено перекрещивать витки нагревательной системы;
  • перед сдачей контура обогрева необходимо произвести замер сопротивления изоляции с занесением сведений в формуляр (имеется в руководстве по использованию).

При установке кабеля на кровлю следует определить зону, на которой скапливается лед. Провод крепят к жесткому основанию на фиксаторах с винтами (с учетом электрохимической совместимости).

Не допускается монтаж контура на водосточных трубах, а закрытые муфтами концы кабеля не следует располагать в зонах скопления талой воды.

При обогреве труб провод располагают на нижней части магистрали на удалении от фланцев или переходников, через которые может просачиваться вода. Кабель крепят прямолинейно в одну или несколько нитей либо по спирали. Если трубопровод изготовлен из пластика, то для фиксации нагревателя следует использовать алюминиевую ленту на клейкой подложке, обеспечивающую повышенный теплообмен.

Технические характеристики кабеля КСТМ

Поставляемый под маркой КСТМ саморегулирующийся кабель оснащается изоляцией, имеющей сопротивление не ниже 10³ МОм*м. Оболочка удовлетворяет нормативу IP67 по защите от пыли и влаги, срок эксплуатации продукции составляет 20 лет (при условии соблюдения требований производителя). Эластичные сердечники и оболочка допускают изгиб с радиусом от 25 до 35 мм (в зависимости от мощности).

Изделия можно устанавливать при температуре окружающей среды от -30°С без риска разрушения оболочки или полупроводниковой матрицы.

Дополнительные параметры:

  • сопротивление металлической оплетки – не выше 13 Ом/км;
  • допустимая температура при подаче питания – не более +65°С;
  • сечение кабеля – от 11х6 мм до 13х6 мм (зависит от мощности).

Преимущество поставок кабеля в компактных бухтах

Продукция поставляется заказчикам в бухтах длиной 50, 100 м или в катушках (размер проводника – 200 м). Отгрузка в виде готовой заводской упаковки позволяет снизить затраты на перевозку или хранение. Установленная на катушках оболочка дополнительно защищает кабель от механических повреждений.

Бухта позволяет разматывать проводник и отрезать заготовки требуемой длины во время монтажных работ или при реализации КСТМ в розничных точках.

При отгрузке намотанного на катушки или барабаны кабеля покупателю передается руководство по эксплуатации. Производитель требует оформления копии паспорта при реализации отрезков провода с указанием длины. Правило распространяется на юридических лиц, частным покупателям выдается гарантийный талон. Документы подтверждают покупку, позволяют воспользоваться 24-месячной гарантией завода – изготовителя.
