Дифференциальные реле PFR + накидные трансформаторы WFR

Товаров на странице:

Набор представляет собой устройство защитного отключения PFR, объединенное в один корпус с суммирующим трансформатором WFR.

Главное предназначение УЗО:

  • защита людей от воздействия электрического тока при прямом и косвенном прикосновении;
  • минимизация пожарной опасности электроустановок.

Многолетний опыт эксплуатации УЗО доказал их высокую эффективность. Защитная автоматика предназначена для жилых и общественных помещений.

Производитель: EATON (серия MOELLER)

Eaton Corporation — мировой лидер качественной и надежной продукции. Генеральный директор компании Craig Arnold отметил: «Делая энергоснабжение безопасным, эффективным и надежным, мы улучшаем качество жизни тех, кто знаком с нашими продуктами и услугами».

Команда профессионалов транснациональной компании предоставляет УЗО непрямого действия. Прибор обнаруживает нарушения и отключает электрическую цепь при утечке переменного и пульсирующего постоянного тока.

Дифференциальная защита: принцип действия

В идеальном случае разница величин токов в трехфазных и нейтральном проводах равна нулю. При возникновении повреждения векторная сумма токов трехфазной линии увеличивается. Когда величина суммы сил токов достигает заданной чувствительности устройства, более 30 мм ампер (30 мА), срабатывает релейный механизм. Ток прерывается менее чем за 30 миллисекунд.

Основная причина возникновения утечки — нарушение изоляции электрооборудования. Неисправности могут возникнуть:

  • вследствие перенапряжения в сети;
  • физическим старением или механическим повреждением изоляции;
  • прямого попадания молнии;
  • неудовлетворительного обслуживания оборудования, неквалифицированными действиями.

На реле утечки есть кнопка проверки, TEST. При нажатии этой кнопки питание должно быть немедленно отключено. Если этого не произошло, необходимо вызвать квалифицированного электрика. Полный контроль реле утечки осуществляется только лицензированным электриком со специальным контрольным прибором. Эта проверка должна выполняться как минимум каждый раз при проверке установки.

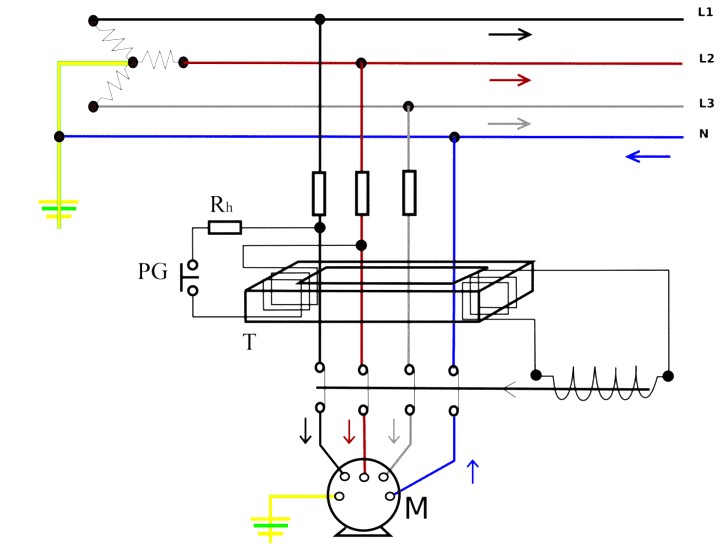

Схема. Трехфазный переключатель, защита от утечки

Первичную обмотку трансформатора тока подключают к источнику тока, а вторичную — замыкают на защитном приборе.

Выписка из технических данных. «Разъем для объединяющих шинок стандартный и подходит для любых устройств серии PL. Контролирующие проводники L1, L2, L3, включая N, должны пройти через трансформатор».

Схему подключения изображают на корпусе изделия.

Набор УЗО серии PFR непрямого отключения, чувствительность «А»

УЗО

Суммирующий трансформатор

тока

Долговечность УЗО, количество циклов

Тип

Особенность

Тип

Максимальный диаметр кабеля, d

электрическая

механическая

S/A

селективный, чувствительность универсальная

Z-WFR-S/A

60;130 мм

4,000 тысячи

20,000 тысяч

U

для частотных преобразователей

Z-WFR-U

Дополнительные функции:

  • срабатывает при прикосновении к оголенным проводам;
  • при угрозе пожара.

Основные параметры УЗО:

  1. Тип сети: А.
  2. Вид автоматического выключателя: четырехполюсный. Установлен на трехфазных вводах. Защитный ноль сконструирован в виде сплошной шины.
  3. Номинальный ток нагрузки до 400 А.
  4. Номинальный ток утечки IDn: 0,3А и 1 А. Это вторая цифра в обозначении устройства. PFR2-03-U ⇨ 0,30 А; PFR2-1-S/A ⇨ 1,0 А.

При установке УЗО автоматические выключатели PFR 2, PFR 3 следует комбинировать соответственно с трансформаторами: WFR 2 и WFR 3.

Установка осуществляется на DIN-рейку с помощью двухпозиционной защелки.

Преимущества выключателей разряда напряжения

  1. Безопасность и эффективная защита жизни человека.
  2. Противопожарная защита.
  3. Непрерывный контроль работы установки.
  4. Идеальный предел вмешательства.
  5. Защита даже без наличия заземления.
  6. Защита даже при прерывании нейтрального кабеля.

Менеджер по защите бренда Eaton заверяет, что одна из основных целей компании — безопасность продукции. Но наблюдается наполнение рынка контрафактными товарами. Мошенники используют товарные знаки для обмана клиентов.

Всегда покупайте оригинальные продукты Eaton у официальных дистрибьюторов Eaton.

Магазин продает только оригинальные устройства.
