Нагревательные маты

Используемый для отопления полов нагревательный мат отличается увеличенным ресурсом и простотой монтажа. Оборудование обеспечивает быстрый прогрев поверхности до заданной температуры, повышает уровень комфорта в доме. Установка терморегулятора и датчика позволяет автоматизировать работу системы отопления пола в помещении.

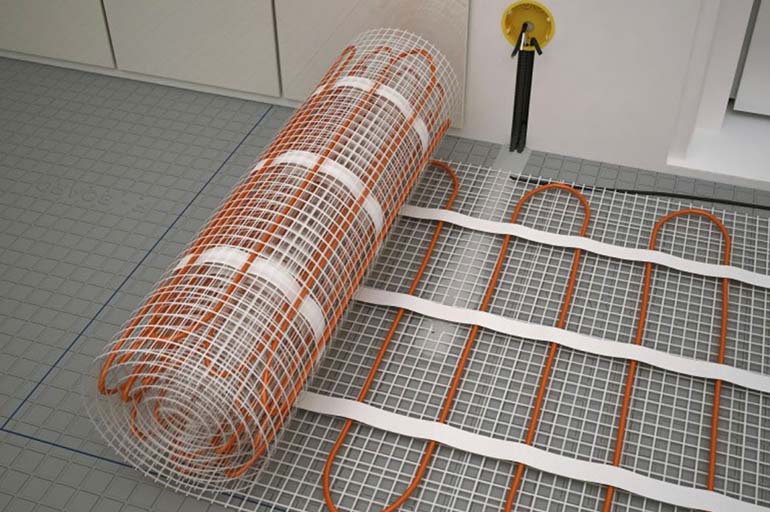

Нагревательный мат
Нагревательный мат отличается простотой монтажа.

Что такое нагревательный мат для теплого пола

Если владельцу дома или квартиры требуется периодический кратковременный нагрев пола, то лучшим решением станет нагревательный мат. Элемент укладывают в клей под плитку. Дополнительный слой не увеличивает высоту стяжки, не уменьшает высоту комнат, что важно для малогабаритных помещений.

Для корректировки температуры применяют кнопочный или механический регулятор, работающий совместно со встроенным в напольную поверхность датчиком.

Устройство

Изделие представляет собой изолированный греющий кабель диаметром от 2,5 до 4,5 мм, закрепленный змейкой на направляющей сетке из стекловолокна. Продукция поставляется в готовом для монтажа виде в рулоне шириной 500 мм, шаг укладки провода составляет 50-70 мм. Для повышения эффективности работы под кабель укладывают металлический отражатель тепла. Изделие подключают к сети переменного тока напряжением 220 В. Для стыка мата и кабеля питания применяют специальную муфту с термостойкой изоляцией.

Принцип работы

При включении оборудования на контакты металлического сердечника нагревательного мата подается напряжение.

Значение выделяемой тепловой энергии определяется как произведение квадрата силы тока, сопротивления и времени работы (закон Джоуля – Ленца). Встроенный датчик температуры автоматически разрывает питание при достижении заданного порога, а после охлаждения ниже допустимого уровня сенсор вновь подключает нагревательный мат.

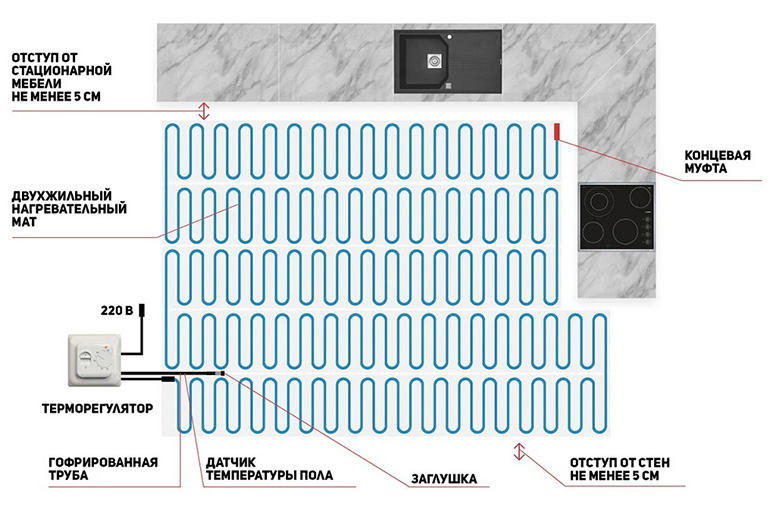

Принцип работы
Принцип работы нагревательного мата.

Главные преимущества

К преимуществам использования отопительных матов относят:

  • простоту монтажных работ, уложить, подключить нагреватели сможет человек без специальных знаний;
  • сниженную себестоимость системы обогрева;
  • возможность автоматизации работы оборудования;
  • увеличенный до 15 лет срок службы;
  • отсутствие влияния на высоту комнат;
  • сниженный расход электроэнергии за счет организации локальных зон обогрева;
  • простоту изменения интенсивности нагрева.

Основные виды

Продукцию разделяют на категории по количеству жил в кабеле. От конструкции проводника зависит технология подсоединения к линии питания и терморегулятору.

Изделия можно разделить на виды по способу крепления подложки на чистовую стяжку.

Одножильные

Базовый вариант имеет единый металлический сердечник, требует подсоединения регулятора к 2 концам кабеля.

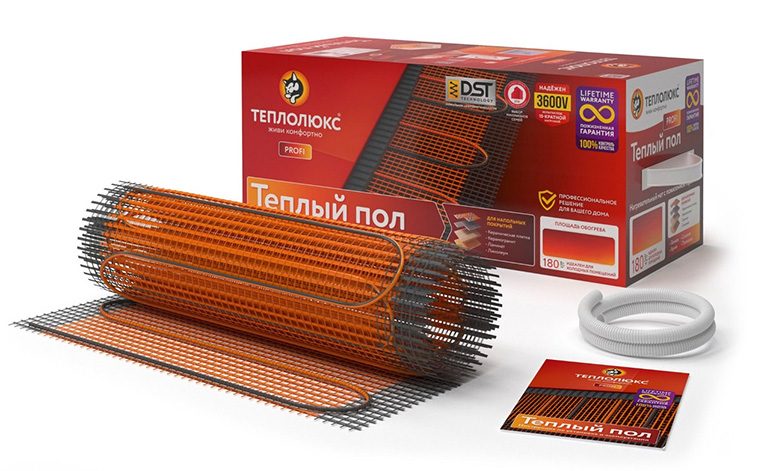

Одножильные
Одножильные маты являются источником мощного излучения.



При монтаже требуется прокладывать дополнительный провод или укладывать маты так, чтобы оба контактных вывода находились рядом. При подаче питания одножильный провод становится источником мощного электромагнитного излучения, поэтому устройство рассчитано на нежилые помещения (коридоры или лоджии).

Простота конструкции обеспечивает снижение себестоимости в 2 раза по сравнению с 2-жильным кабелем.

Двужильные

В конструкции провода предусмотрена дополнительная оплетка, не участвующая в нагреве, позволяющая гасить вредное электромагнитное излучение. Сердечник и сетка проходят по всей длине кабеля, соединяются специальной муфтой. Для подключения терморегулятора не требуется тянуть дополнительную линию. Маты подходят для жилых или служебных помещений, по прочности и ресурсу не уступают бюджетным 1-жильным моделям.

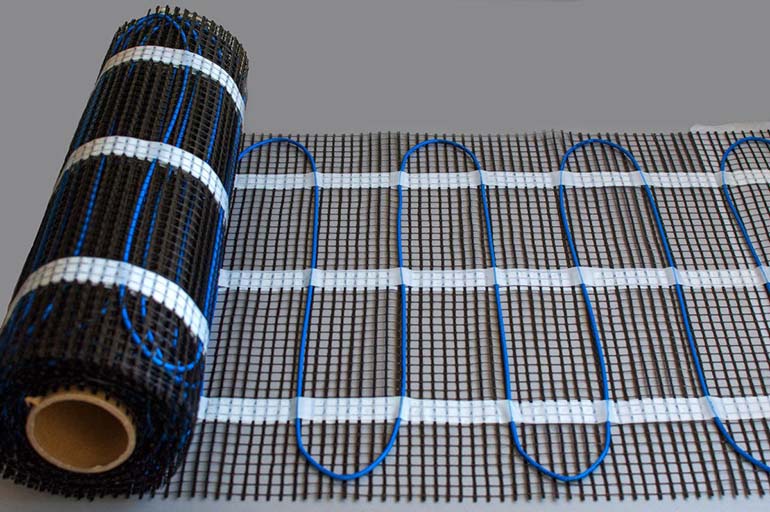

Двужильные
Двужильные нагревательные маты имеют дополнительную оплетку.

Другие разновидности

Классический вариант мата для обогрева пола имеет клейкое основание, позволяющее закрепить листы на чистовой стяжке. Перед укладкой необходимо снять защитную пленку, очистить пол от пыли и влаги, ухудшающих адгезию.

Существуют модификации на базе армирующей сетки из стекловолокна, усиливающей клеевой слой, требующей предварительного крепления матов к поверхности.

Критерии выбора: на что обратить внимание

При подборе типа оборудования учитывают:

  • особенности помещения, влияющие на количество жил в матах, стоимость комплектующих;
  • удельную мощность и максимальную температуру нагрева, зависящие от назначения комнаты, наличия системы централизованного отопления;
  • габариты полотна с закрепленным нагревательным проводом.

Количество токопроводящих жил

Для технологических или служебных помещений подойдет 1-жильный провод, избыточное электромагнитное излучение не оказывает влияния на людей, находящихся в помещении не более 5 минут.

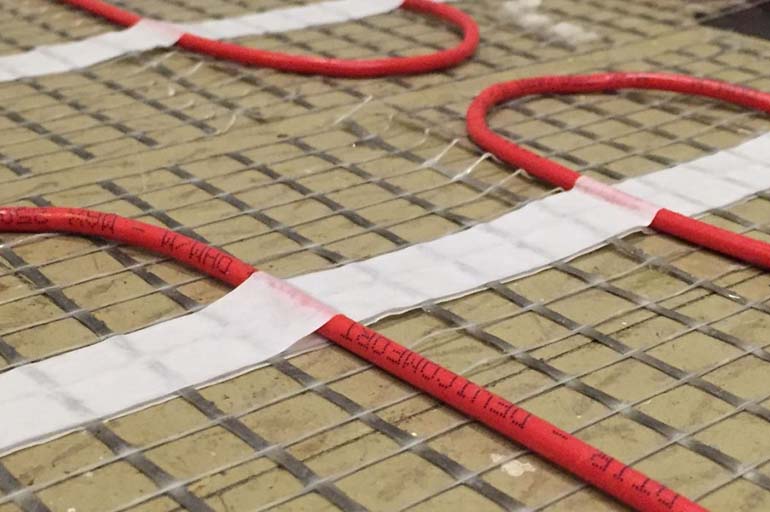

Количество токопроводящих жил
Электромагнитное излучение не оказывает сильного влияния на человека.



Для жилых комнат или офисов следует использовать 2-жильный кабель, помимо снижения вредного излучения маты проще подключить к терморегулятору. Вне зависимости от числа жил изделия можно наращивать, но подрезать кабель невозможно.

Мощность

Параметр зависит от физических характеристик, толщины финишного покрытия, а также особенностей системы отопления, качества теплоизоляции на стенах и перекрытиях. Например, для кафеля толщиной от 7 мм и использования матов в качестве основного источника тепла потребуется укладка изделий, имеющих удельную мощность не ниже 150 Вт/м². Для типовых квартир с отоплением параметр составляет около 120 Вт/м².

Увеличение мощности приводит к росту затрат электроэнергии, поэтому маты не используют в качестве основного источника тепла в квартире или доме.

Предельная температура нагревания

Степень нагрева сердечника кабеля ограничивается стойкостью изоляционного покрытия. Например, композиции на основе фторполимера выдерживают температуру до +120°С, рассчитаны на бани или иные помещения с жесткими условиями эксплуатации. Применение поливинилхлорида снижает планку термостойкости до +90°С, но максимальная температура финишного покрытия на полу не превышает +40°С. Маты с изолятором на базе ПВХ подходят для монтажа в бытовых помещениях, выдерживают повседневную эксплуатацию без риска короткого замыкания.

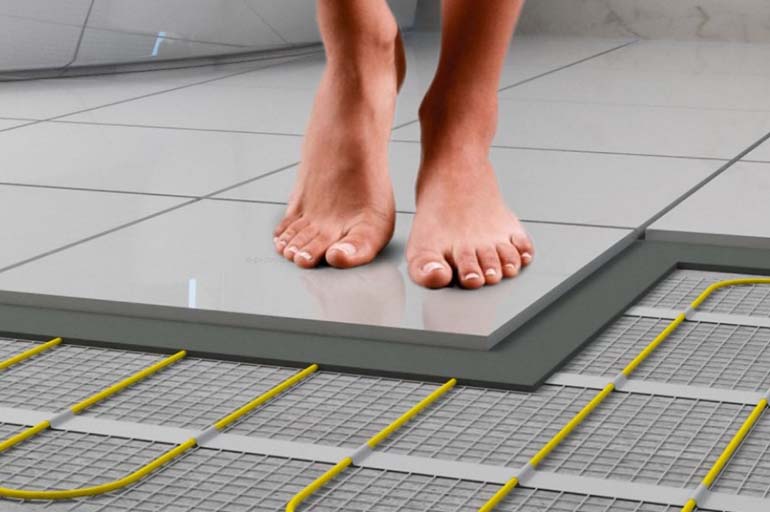

Температура нагревания
Степень нагрева мата ограничена изоляционным покрытием.

Габариты сетки-основы

Производители предлагают стандартные маты шириной 500 мм, изредка встречается продукция с увеличенным в 2 раза размером. Маты рассчитаны на комнаты любой конфигурации, подходят для квартир со сложной планировкой. Высота изделий от 3 до 5 мм (с шагом 0,5 мм), что позволяет сохранить расстояние между полом и потолком, не требует нанесения дополнительного плиточного клея. При подборе учитывают особенности помещения.

Если в комнатах установлены дверные коробки, то уложенное поверх матов финишное покрытие не должно препятствовать движению полотна.

Монтаж нагревательных матов

При укладке греющего покрытия соблюдают осторожность, поскольку повреждение изоляции приводит к некорректной работе, быстрому выходу матов из строя. С пола следует убрать посторонние предметы и мусор, монтажнику необходимо использовать мягкую обувь. Не рекомендуется наступать на кабели, для передвижения по комнате используют мостки. После укладки плитки производят заполнение швов затирочной пастой, при неаккуратном ведении работ можно повредить изолятор или сердечник нагревательного контура.

Подготовительные мероприятия

На начальном этапе необходимо:

  1. Удалить остатки старого покрытия или осмотреть залитую стяжку. Обнаруженные трещины разделать, заполнить цементом, после затвердевания пропитать бетон грунтовкой. Если предполагается укладка матов на деревянный пол, то доски или листы фанеры необходимо жестко прикрепить к основанию.
  2. Разработать монтажную схему с указанием обогреваемых зон, способа укладки и подключения матов. На стадии проектирования определить точку монтажа датчика температуры и терморегулятора, предусмотреть место ввода силового кабеля.
  3. Высчитать площадь и габариты матов с учетом конфигурации зон обогрева.
  4. Определить точку установки температурного датчика, который должен стоять на верхней кромке мата по центру между витками. Прорезать в основании пола канавку для провода, защитить чувствительный элемент от клея изоляционной лентой или малярным скотчем.
  5. Очистить поверхность пола от мелкой пыли.

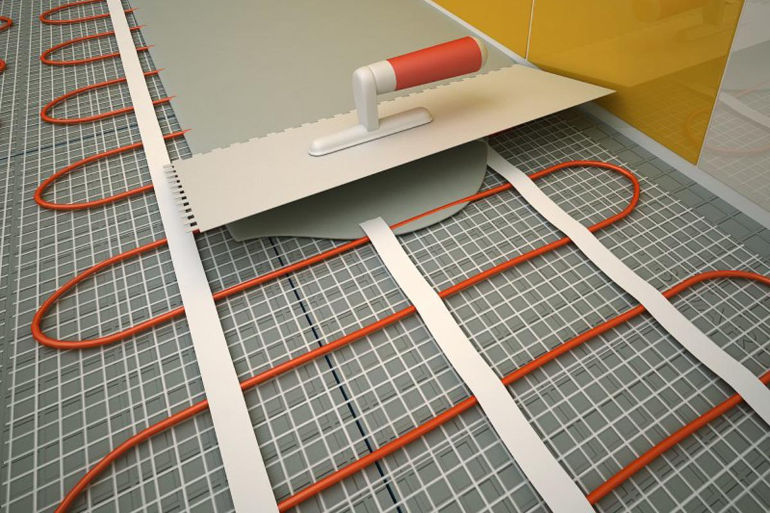

Подготовительные мероприятия
На начальном этапе высчитывают площадь и габариты матов.

Способы укладки

Существуют 2 варианта монтажа:

  1. С направлением греющих элементов вверх и расположением сетки на напольной поверхности. Маты удерживаются слоем плиточного клея, в котором не допускаются пустоты.
  2. С расположением кабеля снизу в предварительно нанесенный клеевой состав. Поверх наносят еще один слой мастики для фиксации кафеля.

Процесс укладки

Алгоритм выполнения работ:

  1. Надрезать сетку в соответствии с выбранной схемой монтажа, не допуская повреждения изоляции или сердечника кабеля.
  2. Расстелить элементы, обеспечивая зазор от стен в пределах 100-150 мм и около 200 мм – от отопительных приборов. При монтаже не допускается перекрытие греющих матов. Для фиксации использовать клеевой слой или гипсовый раствор, наносимый точками.
  3. Подключить оборудование к электрической сети, вывести провод от датчика температуры к блоку управления.
  4. Проверить корректность коммутации, убедиться в отсутствии коротких замыканий.
  5. Приступить к укладке кафельной плитки с последующей затиркой швов. Используемый раствор должен выдерживать повышенную температуру, при нанесении смесь распределить по поверхности пола, удаляя воздушные пузыри.
  6. Смонтировать на стене блок управления, произвести пробный запуск системы обогрева (после окончательного застывания клеевого слоя).

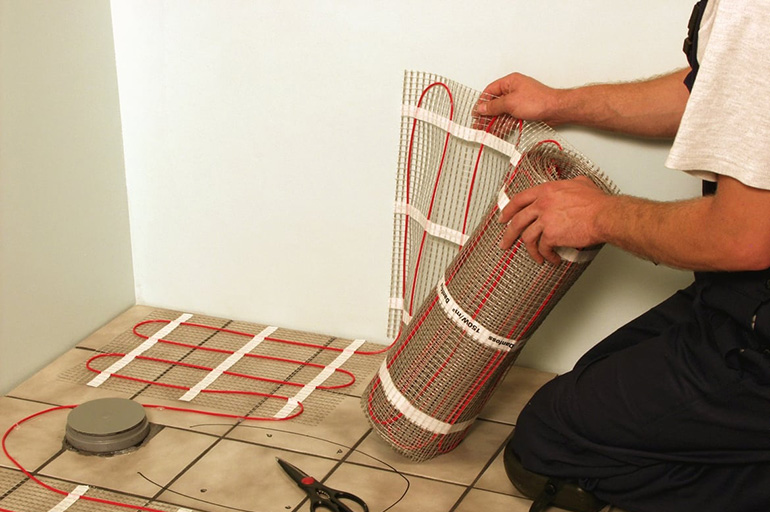

Процесс укладки
В процессе укладки проверяют корректность коммутации мата.

Особенности эксплуатации

Особенности использования нагревательных матов:

  • первое включение оборудования производят только после полимеризации плиточного клея (информация указывается производителем на упаковке);
  • при использовании не следует допускать роста температуры нагревателей свыше +70°С из-за риска появления трещин в клеевом слое;
  • участки пола с матами не рекомендуется заставлять мебелью или иными предметами интерьера;
  • в линии питания необходимо установить автоматический предохранитель и блок УЗО, обеспечивающий повышенную защиту.

Регулировка температуры

Применение нагревательных кабелей без регулятора приводит к неконтролируемому росту температуры финишного покрытия, снижению уровня комфорта в доме или квартире. Для настройки системы используют регуляторы, работающие совместно с датчиком. Базовые модели позволяют поддерживать заданную температуру, а программируемые регуляторы включают и выключают маты по сигналу от таймера.

Применение настраиваемых блоков управления позволяет сократить расход электроэнергии на 70%, снизить нагрузку на нагревательные элементы.

Срок службы

Продолжительность эксплуатации зависит от качества комплектующих, аккуратности монтажа, условий эксплуатации. Производители заявляют срок службы матов до 25 лет, некоторые компании дают пожизненную гарантию на продукцию, например линейка полов Теплолюкс Profi (входит в группу компаний ССТ).

Сравнение с другими видами подогрева полов

Для обогрева напольных поверхностей используют:

  • кабели, закрепленные на армирующей сетке и залитые слоем стяжки, конструкция уменьшает высоту комнат на 40–60 мм;
  • пленочные проводники с уменьшенной толщиной, предназначенные для монтажа под ламинат;
  • залитые в бетонную стяжку трубы с циркулирующим теплоносителем, контур нельзя устанавливать в домах с централизованным отоплением.

Отрицательные стороны нагревательных матов

Недостатком оборудования является длительный срок между укладкой и первым запуском (не менее 28 суток). В случае обрыва спирали понадобится сбивать кафельную плитку или снимать паркет. При организации развитой системы обогрева увеличиваются затраты электроэнергии, поэтому изделия целесообразно использовать только для локальных зон. Поскольку производитель фиксирует кабель на подложке, то изменить шаг для корректировки теплоотдачи невозможно.
