Программа поставок | |||

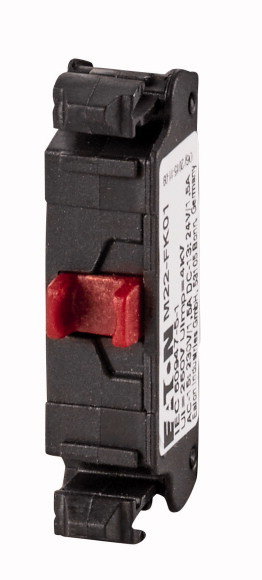

Основная функция дополнительного оснащения | Контактные элементы | ||
Описание | Cage Clamp - зарегистрированная торговая марка компании WAGO Kontakttechnik GmbH, Minden. | ||
Техника присоединения | Cage Clamp | ||
крепление | Фронтальная установка | ||
Класс защиты | IP20 | ||
Подключение к SmartWire-DT | нет | ||
Назначение контактов | |||
Разм. = размыкающий контакт | 1 разм. | ||
Указание | = защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1. | ||
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1 | |||
Принудительное размыкание | мм | 5.5 | |
Макс. ход | мм | 5.8 | |
Минимальное усилие для принудительного размыкания | N | 20 | |
Техника присоединения | Cage Clamp | ||
Технические характеристики | |||
Общая информация | |||
Стандарты и предписания | IEC 60947-5-1 | ||
Механический срок службы | Переключения | x 106 | > 1 |
частота приведения в действие | Переключения/ч | ≦ 3600 | |
Сила нажатия | N | ≦ 4.5 | |
Класс защиты | IP20 | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 Сухое тепло в соответствии с IEC 60068-2-2 | ||
Температура окружающей среды | |||
разомкнут | °C | -25 - +70 | |
Хранение | °C | - 40 - + 85 | |
Удароустойчивость согласно IEC 60068-2-27 длительность ударного воздействия 11 мс, полусинус | g | > 50 | |
Поперечные сечения соединения | мм² | ||
одножильный | мм2 | 2 x 1 (0,2 - 1,5) 2 x 1 (075 - 1,5) Возможна вставка без инструмента | |
тонкопроволочный с оконечной муфтой | мм2 | 2 x 1 (0,25 - 1) Использовать обжимные клещи WAGO Variocrimp 4; другие по запросу | |
тонкопроволочный без оконечной муфты | мм2 | 2 x 1 (0,25 - 1) вставить с помощью инструмента | |
Одно- или многожильный | AWG | 2 x 1 (24 - 16) | |
Контакты | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Номинальные выдерживаемые напряжения изоляции | Ui | В | 250 |
Категория перенапряжения / степень загрязнения | III/3 | ||
макс. защита от короткого замыкания | |||
без плавкого предохранителя | Тип | FAZ-B4 | |
Предохранитель | gG/gL | A | 4 |
Коммутационная способность | |||
Расчетный рабочий ток | Ie | A | |
AC-15 | |||
24 В | Ie | A | 4 |
60 В | Ie | A | 4 |
110 В | Ie | A | 2 |
230 В | Ie | A | 1.5 |
DC-13 | |||
24 В | Ie | A | 1.5 |
60 В | Ie | A | 0.8 |
110 В | Ie | A | 0.4 |
220 В | Ie | A | 0.2 |
Вспомогательный контакт | |||
Условный ток короткого замыкания | Iq | кА | 1 |
Bauartnachweis nach IEC/EN 61439 | |||
Технические характеристики для подтверждения типа конструкции | |||
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Технические характеристики согласно ETIM 7.0 | |||
Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss10.0.1-27-37-13-02 [AKN342013]) | |||
Number of contacts as change-over contact | 0 | ||
Number of contacts as normally open contact | 0 | ||
Number of contacts as normally closed contact | 1 | ||
Number of fault-signal switches | 0 | ||
Rated operation current Ie at AC-15, 230 V | A | 1.5 | |
Type of electric connection | Spring clamp connection | ||
Model | Top mounting | ||
Mounting method | Front fastening | ||
Lamp holder | None |
