Надежная защита сетей: Автоматический выключатель Chint 179706

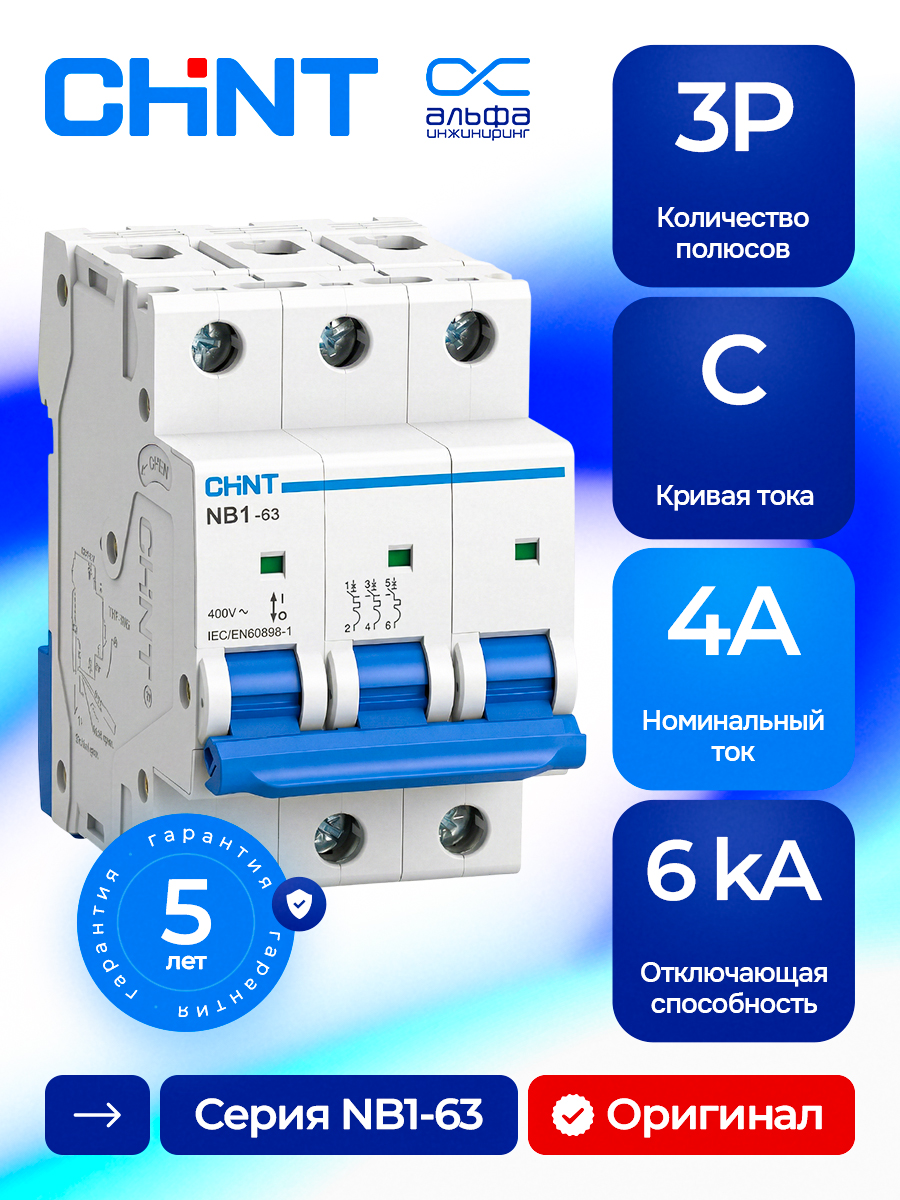

В современных системах электроснабжения ключевое значение имеет надежная защита линий от перегрузок и коротких замыканий. Автоматический выключатель Chint 179706, также известный как автомат трехполюсный Chint серии NB1-63, представляет собой идеальное решение для промышленных и бытовых распределительных щитов. Это устройство сочетает в себе высокое качество сборки, точные параметры срабатывания и компактность, обеспечивая безопасность оборудования и проводки.
Назначение оборудования
Данный трехполюсный автоматический выключатель предназначен для проведения тока в штатном режиме и автоматического отключения электрической цепи при возникновении аварийных ситуаций. Модель с номинальным током 4 Ампера и характеристикой «C» идеально подходит для защиты цепей с умеренными пусковыми токами, включая осветительные сети, электродвигатели небольшой мощности и смешанные нагрузки. Благодаря напряжению 400 В, автоматический выключатель 3п Chint эффективно работает в трехфазных сетях, контролируя сразу три силовых линии.
Особенности конструкции
Модульный автоматический выключатель трехполюсный выполнен в стандартном корпусе шириной 54 мм (3 модуля), что позволяет легко монтировать его на DIN-рейку в любом современном щите. Степень защиты IP20 обеспечивает безопасность при монтаже и эксплуатации внутри помещений.
Главным преимуществом модели Chint 179706 является высокая предельная коммутационная способность — 6 кА. Этого значения достаточно, чтобы надежно разорвать цепь при серьезных авариях без риска разрушения контактов. Тепловой и электромагнитный расцепители обеспечивают комбинированную защиту: первый защищает линию от длительных перегрузок, а второй срабатывает за доли секунды при коротком замыкании.
Ключевые характеристики
-
Серия и бренд: NB1-63 от Chint — проверенный производитель электротехнической продукции.
-
Количество полюсов: 3 (трехполюсное исполнение для трехфазных сетей).
-
Номинальный ток: 4 А (обеспечивает тонкую настройку защиты для линий с низким энергопотреблением).
-
Ток отключения: 6 кА (высокий класс стойкости к токам КЗ).
-
Время-токовая характеристика: C. Это универсальная кривая срабатывания (5-10 кратный номинальный ток), подходящая для активных и индуктивных нагрузок.
Преимущества применения
Выбирая автоматический выключатель NB1-63 3P 4A 6кА х-ка C (DB), вы получаете надежный орган коммуникации и защиты. Корпус устройства выполнен из самозатухающего пластика, устойчивого к высоким температурам. Механическая износостойкость составляет 20 000 циклов, что подтверждает долговечность изделия.
Устройство соответствует строгим стандартам ГОСТ Р 50345 (МЭК 60898-1) и ГОСТ IEC 60947-2, что делает его пригодным для использования как в бытовых, так и в промышленных условиях. Компактные габариты (78 мм в высоту) позволяют экономить место в распределительном шкафу, а наличие индикации положения контактов упрощает визуальный контроль состояния сети.
Данный автомат трехполюсный Chint — это оптимальный выбор для сборки вводно-распределительных устройств, этажных щитов и специализированных шкафов управления, где требуется точное соблюдение параметров безопасности и надежности оборудования.
