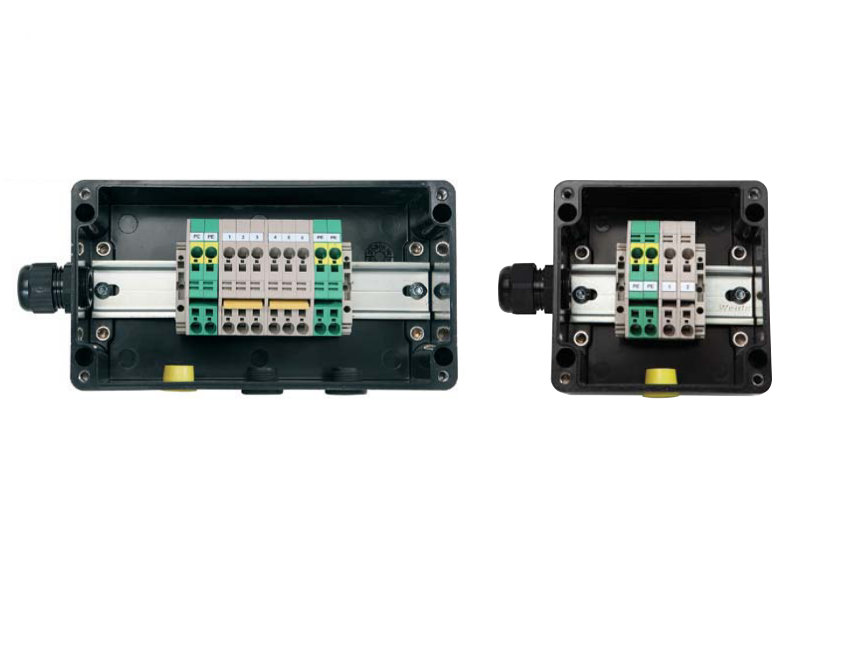

Система MSB Подсоединительная коробка. Стандарт –полиэфир, для 2/3 греющих секций
Номер для заказа - 27-5452-44311210
Преимущества
Большой диапазон температуры
Сочетается с технологией подключения PLEXO TCS и технологией „холодного монтажа“
Трудно воспламеняется
Ударопрочность
Описание
Подсоединительная коробка позволяет подключить до трех греющих секций.
Под кабель питания навинчена резьба для сальника с размером М25. Коробки изготовлены с
резьбовыми отверстиями размером М20 для ввода греющих кабелей
Взрывозащита
Ех тип взрывозащиты
II 2G Ex e IIC T150 °C (T3), T4 Gb
II 2D Ex tb IIIC T150 °C, T130 °C Db
Cертификат испытаний Система
KEMA 08 ATEX 0110 X
IECEx KEM 09.0083X
TC RU C-DE.ГБ06.B.00230
Технические данные
Степень защиты согласно EN 60529
уплотнение крышки IP 65
резьбовые соединения IP 65
Условия окружающей среды от -55 °C до + 55 °C
Размеры
смотрите Таблицу для подбора
Материал
Полиэфир, армированный стекловолокном
Напряжение Макс. AC 254 В
Предохранитель
Макс. 32 А (в зависимости от длины греющей секции)
Таблица для подбора
обозначение | описание | Размеры (мм) | Клеммное соединение (мм?) | Номер для заказа | |
Стандарт - полиэфир | Система 27-1980-..10/.... | для 1 греющей секции | 122 x 120 x 90 | 4 x 6; 4 x PE | 27-5452-42111210 |
для 2/3 греющих секций | 220 x 120 x 90 | 12 x 6; 8 x PE | 27-5452-44311210 | ||
Опция - алюминий | Система 27-1980-..10/.... | для 1 греющей секции | 122 x 120 x 90 | 4 x 6; 4 x PE | 27-5452-52111230 |
для 2/3 греющих секций | 220 x 120 x 90 | 12 x 6; 8 x PE | 27-5452-54311230 | ||
Опция - нержавеющая сталь | Система 27-1980-..10/.... | для 1 греющей секции | 150 x 150 x 100 | 4 x 6; 4 x PE | 27-5452-67111230 |
для 2/3 греющих секций | 200 x 200 x 120 | 12 x 6; 8 x PE | 27-5452-68311230 | ||
| Основные | |
|---|---|
| Производитель | BarTec |
| Страна производитель | Германия |
| Область применения нагревательного кабеля | Обогрев труб и трубопроводов, Обогрев резервуаров и емкостей |
