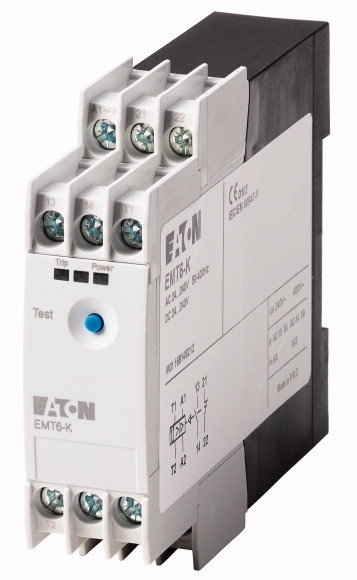

| Технические характеристики |
| Общая информация |
| Стандарты и предписания | | | IEC/EN 60947, VDE 0660, EN 55011 |
| Стойкость к климатическим воздействиям | | | влажный нагрев, постоянный, в соответствии с IEC 60068-2-78; влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды | | | |
| разомкнут | | °C | -25 - +60 |
| в капсульном корпусе | | °C | - 25 - 45 |
| Хранение | | °C | - 45 - 85 |
| установочное положение | | | любая |
| Вес | | кг | 0.15 |
| Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 | | g | 10 |
| Класс защиты | | | IP20 |
| Защита от прикосновения при вертикальном управлении спереди (EN 50274) | | | защита от прикосновения пальцами и тыльной стороной кистей рук |
| Безопасное разъединение согласно EN 61140 | | | |
| между контактами | | В перем. тока | 250 |
| между контактами и питающим напряжением | | В перем. тока | 250 |
| Цепи вспомогательного и управляющего тока |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| | | | Значение действительно с версии 001. |
| Категория перенапряжения / степень загрязнения | | | III/3 |
| Поперечные сечения соединения цепи вспомогательного и управляющего тока | | | |
| одножильный | | мм2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,5) |
| тонкопроволочный с оконечной муфтой | | мм2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,5) |
| Одно- или многожильный | | AWG | 20 - 14 |
| Соединительный винт | | | M3,5 |
| Начальный пусковой момент | | Нм | 1,2 |
| Инструменты | | | |
| Отвертка с профилем Pozidriv | | Размер | 2 |
| Стандартная отвёртка | | мм | 1 x 6 |
| Вспомогательный контур |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 300 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 400 |
| | | | Значение действительно с версии 001. |
| Расчетный рабочий ток | Ie | A | |
| AC-14 | | | |
| Замыкающие контакты | | | |
| 300 В | Ie | A | 3 |
| 380 В 400 В 415 В | Ie | A | 3 |
| | | | Значение действительно с версии 001. |
| Размыкающие контакты | | | |
| 300 В | Ie | A | 3 |
| 380 В 400 В 415 В | Ie | A | 3 |
| | | | Значение действительно с версии 001. |
| AC-15 | | | |
| Замыкающие контакты | | | |
| 220 В 230 В 240 В | Ie | A | 3 |
| 300 В | Ie | A | 1 |
| 380 В 400 В 415 В | Ie | A | 1 |
| | | | Значение действительно с версии 001. |
| Размыкающие контакты | | | |
| 220 В 230 В 240 В | Ie | A | 3 |
| 300 В | Ie | A | 1 |
| 380 В 400 В 415 В | Ie | A | 1 |
| | | | Значение действительно с версии 001. |
| макс. защита от короткого замыкания | | | |
| Предохранитель | gG/gL | A | 6 |
| Цепь управляющего тока |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 240 |
| Номинальное напряжение | Ue | В | 240 |
| Безопасность по напряжению | | x Ue | 0.85 - 1.1 |
| потребляемая мощность | | | |
| Перем. ток (AC) | | VA | 3.5 |
| Пост. ток (DC) | | W | 2 |
| Расцепление при примерно | | ? | ? 3600 |
| Повторное включение при приблиз. | | ? | ? 1600 |
| Цепь датчика | | | Параметры цепи датчика при US и +20 °C: макс. длина кабеля к датчику – 250 м (без изоляции) Общее сопротивление при холодном двигателе ? RK ? 1500 Ом - RT1-T2 (T1, T2, короткозамкн.): IT1-T2 = 1,9 мА - RT1-T2 (4 кОм): UT1-T2 = макс. 3 В пост. тока, IT1-T2 = макс. 0,8 мА - RT1-T2 (T1, T2, разомкнут.): UT1-T2 = 5,1 В пост. тока, станд. (5,5 В пост. тока, макс.) |
| Электромагнитная совместимость (ЭМС) |
| Электростатическая разрядка (ESD) | | | |
| примененный стандарт | | | IEC/EN 61000-4-2 |
| Выход воздуха | | кВ | 8 |
| Разряд контакта | | кВ | 6 |
| Электромагнитные поля (RFI) | | | |
| примененный стандарт | | | IEC/EN 61000-4-3 |
| | | V/m | 80 - 1000 MHz: 10 1.4 - 2 GHz: 3 2.0 - 2.7 GHz: 1 |
| Подавление радиочастотных помех | | | EN 55011 Класс B |
| Импульсное напряжение | | кВ | Кабели питания: 2 Сигнальные провода: 1 согласно IEC/EN 61000-4-4 |
| мощные импульсы (скачок напряжения) | | | 2 кВ (симметр.) 4 кВ (несимметр.) согласно IEC/EN 61000-4-5 |
| Впуск согласно IEC/EN 61000-4-6 | | В | 10 |
| |
| Bauartnachweis nach IEC/EN 61439 |
| Технические характеристики для подтверждения типа конструкции | | | |
| Номинальный ток для указания потери мощности | In | A | 0 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 0.8 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | | °C | -25 |
| Макс. рабочая температура | | °C | 60 |
