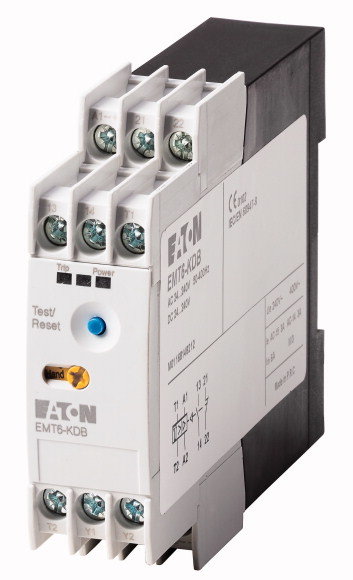

Технические характеристики |
Общая информация |
Стандарты и предписания |
|
|
IEC/EN 60947, VDE 0660, EN 55011 |
Стойкость к климатическим воздействиям |
|
|
влажный нагрев, постоянный, в соответствии с IEC 60068-2-78; влажный нагрев, цикличный, в соответствии с IEC 60068-2-30 |
Температура окружающей среды |
|
|
|
разомкнут |
|
°C |
-25 - +60 |
в капсульном корпусе |
|
°C |
- 25 - 45 |
Хранение |
|
°C |
- 45 - 85 |
установочное положение |
|
|
любая |
Вес |
|
кг |
0.15 |
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 |
|
g |
10 |
Класс защиты |
|
|
IP20 |
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
|
|
защита от прикосновения пальцами и тыльной стороной кистей рук |
Безопасное разъединение согласно EN 61140 |
|
|
|
между контактами |
|
В перем. тока |
250 |
между контактами и питающим напряжением |
|
В перем. тока |
250 |
Цепи вспомогательного и управляющего тока |
Номинальная устойчивость к импульсу |
Uimp |
В перем. тока |
4000 |
Номинальная устойчивость к импульсу |
Uimp |
В перем. тока |
6000 |
|
|
|
Значение действительно с версии 001. |
Категория перенапряжения / степень загрязнения |
|
|
III/3 |
Поперечные сечения соединения цепи вспомогательного и управляющего тока |
|
|
|
одножильный |
|
мм2 |
1 x (0,5 - 2,5) 2 x (0,5 - 1,5) |
тонкопроволочный с оконечной муфтой |
|
мм2 |
1 x (0,5 - 2,5) 2 x (0,5 - 1,5) |
Одно- или многожильный |
|
AWG |
20 - 14 |
Соединительный винт |
|
|
M3,5 |
Начальный пусковой момент |
|
Нм |
1,2 |
Инструменты |
|
|
|
Отвертка с профилем Pozidriv |
|
Размер |
2 |
Стандартная отвёртка |
|
мм |
1 x 6 |
Вспомогательный контур |
Номинальные выдерживаемые напряжения изоляции |
Ui |
В |
300 |
Номинальные выдерживаемые напряжения изоляции |
Ui |
В |
400 |
|
|
|
Значение действительно с версии 001. |
Расчетный рабочий ток |
Ie |
A |
|
AC-14 |
|
|
|
Замыкающие контакты |
|
|
|
300 В |
Ie |
A |
3 |
380 В 400 В 415 В |
Ie |
A |
3 |
|
|
|
Значение действительно с версии 001. |
Размыкающие контакты |
|
|
|
300 В |
Ie |
A |
3 |
380 В 400 В 415 В |
Ie |
A |
3 |
|
|
|
Значение действительно с версии 001. |
AC-15 |
|
|
|
Замыкающие контакты |
|
|
|
220 В 230 В 240 В |
Ie |
A |
3 |
300 В |
Ie |
A |
1 |
380 В 400 В 415 В |
Ie |
A |
1 |
|
|
|
Значение действительно с версии 001. |
Размыкающие контакты |
|
|
|
220 В 230 В 240 В |
Ie |
A |
3 |
300 В |
Ie |
A |
1 |
380 В 400 В 415 В |
Ie |
A |
1 |
|
|
|
Значение действительно с версии 001. |
макс. защита от короткого замыкания |
|
|
|
Предохранитель |
gG/gL |
A |
6 |
Цепь управляющего тока |
Номинальные выдерживаемые напряжения изоляции |
Ui |
В |
240 |
Номинальное напряжение |
Ue |
В |
240 |
Безопасность по напряжению |
|
x Ue |
0.85 - 1.1 |
потребляемая мощность |
|
|
|
Перем. ток (AC) |
|
VA |
3.5 |
Пост. ток (DC) |
|
W |
2 |
Расцепление при примерно |
|
? |
? 3600 |
Повторное включение при приблиз. |
|
? |
? 1600 |
Цепь датчика |
|
|
Параметры цепи датчика при US и +20 °C: макс. длина кабеля к датчику – 250 м (без изоляции) Общее сопротивление при холодном двигателе ? RK ? 1500 Ом - RT1-T2 (T1, T2, короткозамкн.): IT1-T2 = 1,9 мА - RT1-T2 (4 кОм): UT1-T2 = макс. 3 В пост. тока, IT1-T2 = макс. 0,8 мА - RT1-T2 (T1, T2, разомкнут.): UT1-T2 = 5,1 В пост. тока, станд. (5,5 В пост. тока, макс.) |
Электромагнитная совместимость (ЭМС) |
Электростатическая разрядка (ESD) |
|
|
|
примененный стандарт |
|
|
IEC/EN 61000-4-2 |
Выход воздуха |
|
кВ |
8 |
Разряд контакта |
|
кВ |
6 |
Электромагнитные поля (RFI) |
|
|
|
примененный стандарт |
|
|
IEC/EN 61000-4-3 |
|
|
V/m |
80 - 1000 MHz: 10 1.4 - 2 GHz: 3 2.0 - 2.7 GHz: 1 |
Подавление радиочастотных помех |
|
|
EN 55011 Класс B |
Импульсное напряжение |
|
кВ |
Кабели питания: 2 Сигнальные провода: 1 согласно IEC/EN 61000-4-4 |
мощные импульсы (скачок напряжения) |
|
|
2 кВ (симметр.) 4 кВ (несимметр.) согласно IEC/EN 61000-4-5 |
Впуск согласно IEC/EN 61000-4-6 |
|
В |
10 |
|
Bauartnachweis nach IEC/EN 61439 |
Технические характеристики для подтверждения типа конструкции |
|
|
|
Номинальный ток для указания потери мощности |
In |
A |
0 |
Потеря мощности на полюс, в зависимости от тока | sub>vid |
W |
0 |
Потеря мощности оборудования, в зависимости от тока | sub>vid |
W |
0 |
Статическая потеря мощности, не зависит от тока | sub>vs |
W |
0.8 |
Способность отдавать потери мощности | sub>ve |
W |
0 |
Мин. рабочая температура |
|
°C |
-25 |
Макс. рабочая температура |
|
°C |
60 |
