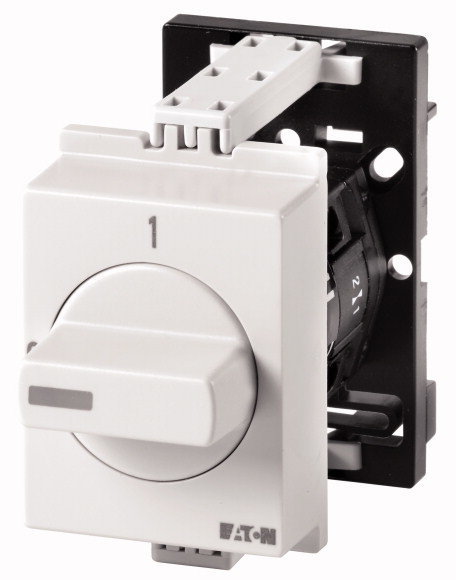

| Технический паспорт - TM-1-8290/IVS | |||
| Тип | TM-1-8290/IVS | ||
| Каталог № | 225334 | ||
| Программа поставок | |||
| Ассортимент | Управляющий переключатель | ||
| Идентификатор типа | TM | ||
| Основная функция | Переключатель включения/выключения | ||
| с черной перекидной ручкой и с передней панелью | |||
| контакты | 1 | ||
| Класс защиты | спереди IP30 | ||
| Конструктивное исполнение | Монтаж в распределителе | ||
| 000Z082 | |||
| графические условные обозначения | 115S007-2 | ||
| Угол включения | ° | 90 | |
| Режим коммутации | с фиксацией с нулевым положением | ||
| Номер схемы расположения контактов | 8290 | ||
| № передней панели | 115K208 | ||
| Передняя панель | 0-1 | ||
| Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | |||
| 400 В | P | кВт | 3 |
| измеренный ток длительной нагрузки | Iu | A | 10 |
| Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| Количество блоков | Модуль (модули) | 1 | |
| Технические характеристики | |||
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, CSA, UL Управляющие переключатели согласно IEC/EN 60947-5-1 Выключатели вспомогательного тока согласно IEC/EN 60947-5-1 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +50 | |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| установочное положение | любая | ||
| Контакты | |||
| электрические параметры | |||
| Номинальное напряжение | Ue | В перем. тока | 500 |
| измеренный ток длительной нагрузки | Iu | A | 10 |
| Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| стойкость к коротким замыканиям | |||
| Предохранитель | A gG/gL | 10 | |
| Коммутационная способность | |||
| Безопасное разъединение согласно EN 61140 | |||
| Электрические тепловые потери на контакт при Ie | W | 0.15 | |
| Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) | W | 0.15 | |
| Механический срок службы | Переключения | x 106 | > 1 |
| максимальная частота коммутаций | Переключения/ч | 1200 | |
| Переменное напряжение | |||
| AC-23A | |||
| Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | P | кВт | |
| 400 B 415 B | P | кВт | 3 |
| Надёжность управляющей системы при 24 В пост. тока, 10 мА | Частота отказов | HF | -5,< 1 отказа на 100 000 операций переключения |
| Поперечные сечения соединения | |||
| одно- или многожильные | мм2 | 1 x 1,5 2 x 1,5 | |
| тонкопроволочный с оконечной муфтой согласно DIN 46228 | мм2 | 1 x 1,0 2 x 1,0 | |
| тонкопроволочный | мм2 | 1 x 1,5 2 x 1,5 | |
| Соединительный винт | M2,5 | ||
| Момент затяжки соединительного винта | Нм | 0.4 | |
| Опробованные рабочие характеристики | |||
| Контакты | |||
| Номинальное напряжение | Ue | В перем. тока | 300 |
| Измеренный ток длительной нагрузки макс. | |||
| Цепи главного тока | |||
| Общее применение | A | 10 | |
| Цепи вспомогательного тока | |||
| Общее применение | IU | A | 10 |
| Пилотный режим | A 300 | ||
| Коммутационная способность | |||
| максимальная мощность двигателя | |||
| однофазный | |||
| 120 В перем. тока | л.с. | 0.33 | |
| 240 В переменного тока | л.с. | 0.75 | |
| 277 В переменного тока | л.с. | 0.75 | |
| трехфазн. | |||
| 120 В перем. тока | л.с. | 0.75 | |
| 240 В переменного тока | л.с. | 1 | |
| Поперечные сечения соединения | |||
| одно- или тонкопроволочный с оконечной муфтой | AWG | 14 | |
| Соединительный винт | M2,5 | ||
| Начальный пусковой момент | фунт на дюйм | 3.5 | |
| Bauartnachweis nach IEC/EN 61439 | |||
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 10 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0.15 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 50 | |
