Программа поставок |
Ассортимент |
|
|

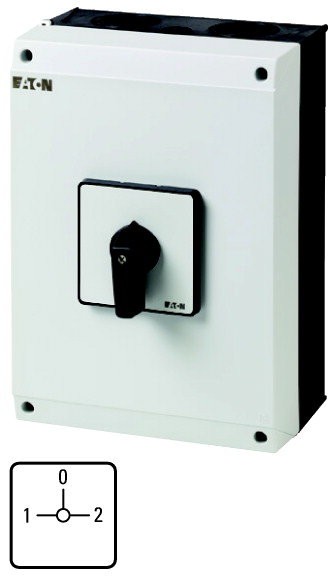

Управляющий переключатель |
Идентификатор типа |
|
|
T5 |
Основная функция |
|
|
Переключатель |
|
|
|
с черной перекидной ручкой и с передней панелью |
контакты |
|
|
8 |
Класс защиты |
|
|
IP65 |
|
|
|
000Z083 |
Конструктивное исполнение |
|
|
Монтаж на поверхность |
|
|
|
000Z078 |
графические условные обозначения |
|
|
115S332-2 |
Угол включения |
|
° |
90 |
Режим коммутации |
|
|
с фиксацией с нулевым положением |
Номер схемы расположения контактов |
|
|
8294 |
№ передней панели |
|
|
115K005 |
Передняя панель |
|
|
1-0-2 |
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
|
|
|
400 В |
P |
кВт |
55 |
измеренный ток длительной нагрузки |
Iu |
A |
100 |
Указания по измеренному току длительной нагрузки Iu |
|
|
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. |
Количество блоков |
|
Модуль (модули) |
4 |
|
Технические характеристики |
Общая информация |
Стандарты и предписания |
|
|
IEC/EN 60947, VDE 0660, IEC/EN 60204 Силовые разъединители согласно IEC/EN 60947-3 |
Стойкость к климатическим воздействиям |
|
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
Температура окружающей среды |
|
|
|
в капсульном корпусе |
|
°C |
-25 - +40 |
Категория перенапряжения / степень загрязнения |
|
|
III/3 |
Номинальная устойчивость к импульсу |
Uimp |
В перем. тока |
6000 |
Удароустойчивость |
|
g |
15 |
установочное положение |
|
|
любая |
Контакты |
электрические параметры |
|
|
|
Номинальное напряжение |
Ue |
В перем. тока |
690 |
измеренный ток длительной нагрузки |
Iu |
A |
100 |
Указания по измеренному току длительной нагрузки Iu |
|
|
Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. |
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 |
|
|
|
AB 25 % ED (продолжительность включения) |
|
x Ie |
2 |
AB 40 % ED (продолжительность включения) |
|
x Ie |
1.6 |
AB 60 % ED (продолжительность включения) |
|
x Ie |
1.3 |
стойкость к коротким замыканиям |
|
|
|
Предохранитель |
|
A gG/gL |
100 |
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) |
Icw |
Aeff |
1700 |
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw |
|
|
1-секундный ток |
Условный ток короткого замыкания |
Iq |
кА |
2 |
Коммутационная способность |
Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 |
|
A |
950 |
Расчетная разрывная способность cos ? согласно IEC 60947-3 |
|
A |
|
230 В |
|
A |
760 |
400/415 В |
|
A |
740 |
500 В |
|
A |
590 |
690 В |
|
A |
420 |
Безопасное разъединение согласно EN 61140 |
|
|
|
между контактами |
|
В перем. тока |
440 |
Электрические тепловые потери на контакт при Ie |
|
W |
7.5 |
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) |
|
W |
7.5 |
Механический срок службы |
Переключения |
x 106 |
> 0.5 |
максимальная частота коммутаций |
Переключения/ч |
|
1200 |
Переменное напряжение |
|
|
|
AC-3 |
|
|
|
Расчетная рабочая мощность моторного выключателя |
P |
кВт |
|
220 B 230 B |
P |
кВт |
22 |
230 В звезда-треугольник |
P |
кВт |
30 |
400 B 415 B |
P |
кВт |
30 |
400 В звезда-треугольник |
P |
кВт |
45 |
500 В |
P |
кВт |
30 |
500 В звезда-треугольник |
P |
кВт |
45 |
690 В |
P |
кВт |
15 |
690 В звезда-треугольник |
P |
кВт |
22 |
Расчетный рабочий ток моторного переключателя |
|
|
|
230 В |
Ie |
A |
71 |
230 В звезда-треугольник |
Ie |
A |
100 |
400 В 415 В |
Ie |
A |
55 |
400 В звезда-треугольник |
Ie |
A |
95.3 |
500 В |
Ie |
A |
44 |
500 В звезда-треугольник |
Ie |
A |
76.2 |
690 В |
Ie |
A |
17 |
690 В звезда-треугольник |
Ie |
A |
29.4 |
AC-21A |
|
|
|
Расчетный рабочий ток силового выключателя |
|
|
|
440 В |
Ie |
A |
100 |
AC-23A |
|
|
|
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц |
P |
кВт |
|
230 В |
P |
кВт |
30 |
400 B 415 B |
P |
кВт |
55 |
500 В |
P |
кВт |
37 |
690 В |
P |
кВт |
30 |
Расчетный рабочий ток моторного переключателя |
|
|
|
230 В |
Ie |
A |
100 |
400 B 415 B |
Ie |
A |
100 |
500 В |
Ie |
A |
55 |
690 В |
Ie |
A |
32 |
постоянное напряжение |
|
|
|
DC-1, силовой выключатель Л/П = 1 мс |
|
|
|
Расчетный рабочий ток |
Ie |
A |
80 |
Напряжение на контакт, соединенный последовательно |
|
В |
60 |
Надёжность управляющей системы при 24 В пост. тока, 10 мА |
Частота отказов |
HF |
-5,< 1 отказа на 100 000 операций переключения |
Поперечные сечения соединения |
одно- или многожильные |
|
мм2 |
1 x (2,5 - 35) 2 x (2,5 - 16) |
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
|
мм2 |
1 x (1 - 25) 2 x (1,5 - 10) |
Соединительный винт |
|
|
M6 |
Момент затяжки соединительного винта |
|
Нм |
4 |
Параметры техники безопасности |
указания |
|
|
Значения B10d в соответствии с EN ISO 13849-1, таблица C1 |
Опробованные рабочие характеристики |
Поперечные сечения соединения |
|
|
|
Соединительный винт |
|
|
M6 |
Начальный пусковой момент |
|
фунт на дюйм |
35.32 |
|
Bauartnachweis nach IEC/EN 61439 |
Технические характеристики для подтверждения типа конструкции |
|
|
|
Номинальный ток для указания потери мощности |
In |
A |
100 |
Потеря мощности на полюс, в зависимости от тока | sub>vid |
W |
7.5 |
Потеря мощности оборудования, в зависимости от тока | sub>vid |
W |
0 |
Статическая потеря мощности, не зависит от тока | sub>vs |
W |
0 |
Способность отдавать потери мощности | sub>ve |
W |
0 |
Мин. рабочая температура |
|
°C |
-25 |
Макс. рабочая температура |
|
°C |
40 |
