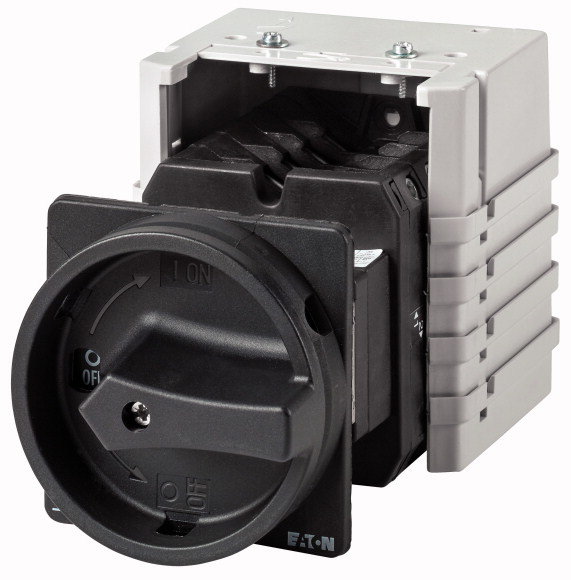

Description Главный выключатель , специальная конструкция, 5 контактных модулей , Ie = 80A , черная ручка, заднее крепление T5-5-SOND*/V/SVB-SW
| Технический паспорт - T5-5-SOND*/V/SVB-SW | |||
| Тип | T5-5-SOND*/V/SVB-SW | ||
| Каталог № | 908138 | ||
| Программа поставок | |||
| Ассортимент | Специальные выключатели | ||
| Идентификатор типа | T5 | ||
| Функция останова | Функция остановки | ||
| с черной поворотной ручкой и с храповым венцом | |||
| указания | Клиентское исполнение в соответствии с формуляром | ||
| Класс защиты | спереди IP65 | ||
| Конструктивное исполнение | Промежуточный монтаж | ||
| 000Z429 | |||
| Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | |||
| 400 В | P | кВт | 55 |
| измеренный ток длительной нагрузки | Iu | A | 100 |
| Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| Количество блоков | Модуль (модули) | 5 | |
| Технические характеристики | |||
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, IEC/EN 60204 Силовые разъединители согласно IEC/EN 60947-3 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +50 | |
| в капсульном корпусе | °C | -25 - +40 | |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Удароустойчивость | g | 15 | |
| установочное положение | любая | ||
| Контакты | |||
| электрические параметры | |||
| Номинальное напряжение | Ue | В перем. тока | 690 |
| измеренный ток длительной нагрузки | Iu | A | 100 |
| Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 | |||
| AB 25 % ED (продолжительность включения) | x Ie | 2 | |
| AB 40 % ED (продолжительность включения) | x Ie | 1.6 | |
| AB 60 % ED (продолжительность включения) | x Ie | 1.3 | |
| стойкость к коротким замыканиям | |||
| Предохранитель | A gG/gL | 100 | |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) | Icw | Aeff | 1700 |
| Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw | 1-секундный ток | ||
| Условный ток короткого замыкания | Iq | кА | 2 |
| Коммутационная способность | |||
| Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 | A | 950 | |
| Расчетная разрывная способность cos ? согласно IEC 60947-3 | A | ||
| 230 В | A | 760 | |
| 400/415 В | A | 740 | |
| 500 В | A | 590 | |
| 690 В | A | 420 | |
| Безопасное разъединение согласно EN 61140 | |||
| между контактами | В перем. тока | 440 | |
| Электрические тепловые потери на контакт при Ie | W | 7.5 | |
| Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) | W | 7.5 | |
| Механический срок службы | Переключения | x 106 | > 0.5 |
| максимальная частота коммутаций | Переключения/ч | 1200 | |
| Переменное напряжение | |||
| AC-3 | |||
| Расчетная рабочая мощность моторного выключателя | P | кВт | |
| 220 B 230 B | P | кВт | 22 |
| 230 В звезда-треугольник | P | кВт | 30 |
| 400 B 415 B | P | кВт | 30 |
| 400 В звезда-треугольник | P | кВт | 45 |
| 500 В | P | кВт | 30 |
| 500 В звезда-треугольник | P | кВт | 45 |
| 690 В | P | кВт | 15 |
| 690 В звезда-треугольник | P | кВт | 22 |
| Расчетный рабочий ток моторного переключателя | |||
| 230 В | Ie | A | 71 |
| 230 В звезда-треугольник | Ie | A | 100 |
| 400 В 415 В | Ie | A | 55 |
| 400 В звезда-треугольник | Ie | A | 95.3 |
| 500 В | Ie | A | 44 |
| 500 В звезда-треугольник | Ie | A | 76.2 |
| 690 В | Ie | A | 17 |
| 690 В звезда-треугольник | Ie | A | 29.4 |
| AC-21A | |||
| Расчетный рабочий ток силового выключателя | |||
| 440 В | Ie | A | 100 |
| AC-23A | |||
| Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | P | кВт | |
| 230 В | P | кВт | 30 |
| 400 B 415 B | P | кВт | 55 |
| 500 В | P | кВт | 37 |
| 690 В | P | кВт | 30 |
| Расчетный рабочий ток моторного переключателя | |||
| 230 В | Ie | A | 100 |
| 400 B 415 B | Ie | A | 100 |
| 500 В | Ie | A | 55 |
| 690 В | Ie | A | 32 |
| постоянное напряжение | |||
| DC-1, силовой выключатель Л/П = 1 мс | |||
| Расчетный рабочий ток | Ie | A | 80 |
| Напряжение на контакт, соединенный последовательно | В | 60 | |
| Надёжность управляющей системы при 24 В пост. тока, 10 мА | Частота отказов | HF | -5,< 1 отказа на 100 000 операций переключения |
| Поперечные сечения соединения | |||
| одно- или многожильные | мм2 | 1 x (2,5 - 35) 2 x (2,5 - 16) | |
| тонкопроволочный с оконечной муфтой согласно DIN 46228 | мм2 | 1 x (1 - 25) 2 x (1,5 - 10) | |
| Соединительный винт | M6 | ||
| Момент затяжки соединительного винта | Нм | 4 | |
| Параметры техники безопасности | |||
| указания | Значения B10d в соответствии с EN ISO 13849-1, таблица C1 | ||
| Опробованные рабочие характеристики | |||
| Поперечные сечения соединения | |||
| Соединительный винт | M6 | ||
| Bauartnachweis nach IEC/EN 61439 | |||
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 100 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 7.5 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 50 | |
