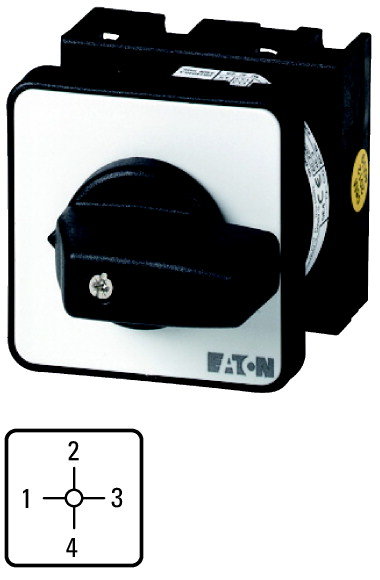

Описание Переключатель звезда-треугольник , 3P , Ie = 12A, FS- Y-D-0 , 45 °, 48х48 мм , переднее крепление в отверстие 22мм T0-4-8410/EZ
| Технический паспорт - T0-4-8410/EZ | |||
| Тип | T0-4-8410/EZ | ||
| Каталог № | 053080 | ||
| Программа поставок | |||
| Ассортимент | Управляющий переключатель | ||
| Идентификатор типа | T0 | ||
| Основная функция | Выключатели звезда-треугольник | ||
| с черной перекидной ручкой и с передней панелью | |||
| контакты | 8 | ||
| Класс защиты | спереди IP65 | ||
| Конструктивное исполнение | Центральный монтаж | ||
| 000Z081 | |||
| графические условные обозначения | 115S347-2 | ||
| Угол включения | ° | 60 | |
| Режим коммутации | с фиксацией с нулевым положением | ||
| Номер схемы расположения контактов | 8410 | ||
| № передней панели | 115K010 | ||
| Передняя панель | 0-Y-D | ||
| Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | |||
| 400 В | P | кВт | 5.5 |
| измеренный ток длительной нагрузки | Iu | A | 20 |
| Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| Количество блоков | Модуль (модули) | 4 | |
| Технические характеристики | |||
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL Силовые разъединители согласно IEC/EN 60947-3 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +50 | |
| в капсульном корпусе | °C | -25 - +40 | |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Удароустойчивость | g | 15 | |
| установочное положение | любая | ||
| Контакты | |||
| электрические параметры | |||
| Номинальное напряжение | Ue | В перем. тока | 690 |
| измеренный ток длительной нагрузки | Iu | A | 20 |
| Указания по измеренному току длительной нагрузки Iu | Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении. | ||
| Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12 | |||
| AB 25 % ED (продолжительность включения) | x Ie | 2 | |
| AB 40 % ED (продолжительность включения) | x Ie | 1.6 | |
| AB 60 % ED (продолжительность включения) | x Ie | 1.3 | |
| стойкость к коротким замыканиям | |||
| Предохранитель | A gG/gL | 20 | |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) | Icw | Aeff | 320 |
| Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw | 1-секундный ток | ||
| Условный ток короткого замыкания | Iq | кА | 6 |
| Коммутационная способность | |||
| Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 | A | 130 | |
| Расчетная разрывная способность cos ? согласно IEC 60947-3 | A | ||
| 230 В | A | 100 | |
| 400/415 В | A | 110 | |
| 500 В | A | 80 | |
| 690 В | A | 60 | |
| Безопасное разъединение согласно EN 61140 | |||
| между контактами | В перем. тока | 440 | |
| Электрические тепловые потери на контакт при Ie | W | 0.6 | |
| Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) | W | 0.6 | |
| Механический срок службы | Переключения | x 106 | > 0.4 |
| максимальная частота коммутаций | Переключения/ч | 1200 | |
| Переменное напряжение | |||
| AC-3 | |||
| Расчетная рабочая мощность моторного выключателя | P | кВт | |
| 220 B 230 B | P | кВт | 3 |
| 230 В звезда-треугольник | P | кВт | 5.5 |
| 400 B 415 B | P | кВт | 5.5 |
| 400 В звезда-треугольник | P | кВт | 7.5 |
| 500 В | P | кВт | 5.5 |
| 500 В звезда-треугольник | P | кВт | 7.5 |
| 690 В | P | кВт | 4 |
| 690 В звезда-треугольник | P | кВт | 5.5 |
| Расчетный рабочий ток моторного переключателя | |||
| 230 В | Ie | A | 11.5 |
| 230 В звезда-треугольник | Ie | A | 20 |
| 400 В 415 В | Ie | A | 11.5 |
| 400 В звезда-треугольник | Ie | A | 20 |
| 500 В | Ie | A | 9 |
| 500 В звезда-треугольник | Ie | A | 15.6 |
| 690 В | Ie | A | 4.9 |
| 690 В звезда-треугольник | Ie | A | 8.5 |
| AC-21A | |||
| Расчетный рабочий ток силового выключателя | |||
| 440 В | Ie | A | 20 |
| AC-23A | |||
| Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц | P | кВт | |
| 230 В | P | кВт | 3 |
| 400 B 415 B | P | кВт | 5.5 |
| 500 В | P | кВт | 7.5 |
| 690 В | P | кВт | 5.5 |
| Расчетный рабочий ток моторного переключателя | |||
| 230 В | Ie | A | 13.3 |
| 400 B 415 B | Ie | A | 13.3 |
| 500 В | Ie | A | 13.3 |
| 690 В | Ie | A | 7.6 |
| постоянное напряжение | |||
| DC-1, силовой выключатель Л/П = 1 мс | |||
| Расчетный рабочий ток | Ie | A | 10 |
| Напряжение на контакт, соединенный последовательно | В | 60 | |
| DC-21A | Ie | A | |
| Расчетный рабочий ток | Ie | A | 1 |
| Контакты | Количество | 1 | |
| DC-23A, моторный выключатель Л/П = 15 мс | |||
| 24 В | |||
| Расчетный рабочий ток | Ie | A | 10 |
| Контакты | Количество | 1 | |
| 48 В | |||
| Расчетный рабочий ток | Ie | A | 10 |
| Контакты | Количество | 2 | |
| 60 В | |||
| Расчетный рабочий ток | Ie | A | 10 |
| Контакты | Количество | 3 | |
| 120 В | |||
| Расчетный рабочий ток | Ie | A | 5 |
| Контакты | Количество | 3 | |
| 240 В | |||
| Расчетный рабочий ток | Ie | A | 5 |
| Контакты | Количество | 5 | |
| DC-13, управляющий переключатель Л/П = 50 мс | |||
| Расчетный рабочий ток | Ie | A | 10 |
| Напряжение на последовательно подключенный контакт | В | 32 | |
| Надёжность управляющей системы при 24 В пост. тока, 10 мА | Частота отказов | HF | -5,< 1 отказа на 100 000 операций переключения |
| Поперечные сечения соединения | |||
| одно- или многожильные | мм2 | 1 x (1 - 2,5) 2 x (1 - 2,5) | |
| тонкопроволочный с оконечной муфтой согласно DIN 46228 | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| Соединительный винт | M3,5 | ||
| Момент затяжки соединительного винта | Нм | 1 | |
| Параметры техники безопасности | |||
| указания | Значения B10d в соответствии с EN ISO 13849-1, таблица C1 | ||
| Опробованные рабочие характеристики | |||
| Контакты | |||
| Номинальное напряжение | Ue | В перем. тока | 600 |
| Измеренный ток длительной нагрузки макс. | |||
| Цепи главного тока | |||
| Общее применение | A | 16 | |
| Цепи вспомогательного тока | |||
| Общее применение | IU | A | 10 |
| Пилотный режим | A 600 P 300 | ||
| Коммутационная способность | |||
| максимальная мощность двигателя | |||
| однофазный | |||
| 120 В перем. тока | л.с. | 0.5 | |
| 200 В переменного тока | л.с. | 1 | |
| 240 В переменного тока | л.с. | 1.5 | |
| трехфазн. | |||
| 200 В переменного тока | л.с. | 3 | |
| 240 В переменного тока | л.с. | 3 | |
| 480 В переменного тока | л.с. | 7.5 | |
| 600 В переменного тока | л.с. | 7.5 | |
| Основная номинальная характеристика | кА | 5 | |
| Макс. предохранитель | A | 50 | |
| Номинал короткого замыкания | кА | 10 | |
| Макс. предохранитель | A | 20, Class J | |
| Поперечные сечения соединения | |||
| одно- или тонкопроволочный с оконечной муфтой | AWG | 18 - 14 | |
| Соединительный винт | M3,5 | ||
| Начальный пусковой момент | фунт на дюйм | 8.8 | |
| Bauartnachweis nach IEC/EN 61439 | |||
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 20 |
| Потеря мощности на полюс, в зависимости от тока | sub>vid | W | 0.6 |
| Потеря мощности оборудования, в зависимости от тока | sub>vid | W | 0 |
| Статическая потеря мощности, не зависит от тока | sub>vs | W | 0 |
| Способность отдавать потери мощности | sub>ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 50 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Устойчивость к УФ-излучению только при наличии защитной крыши. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). | ||
