Тип клеммных зажимов (без обозначения – винтовой, П – пружинный)
Особенности и преимущества

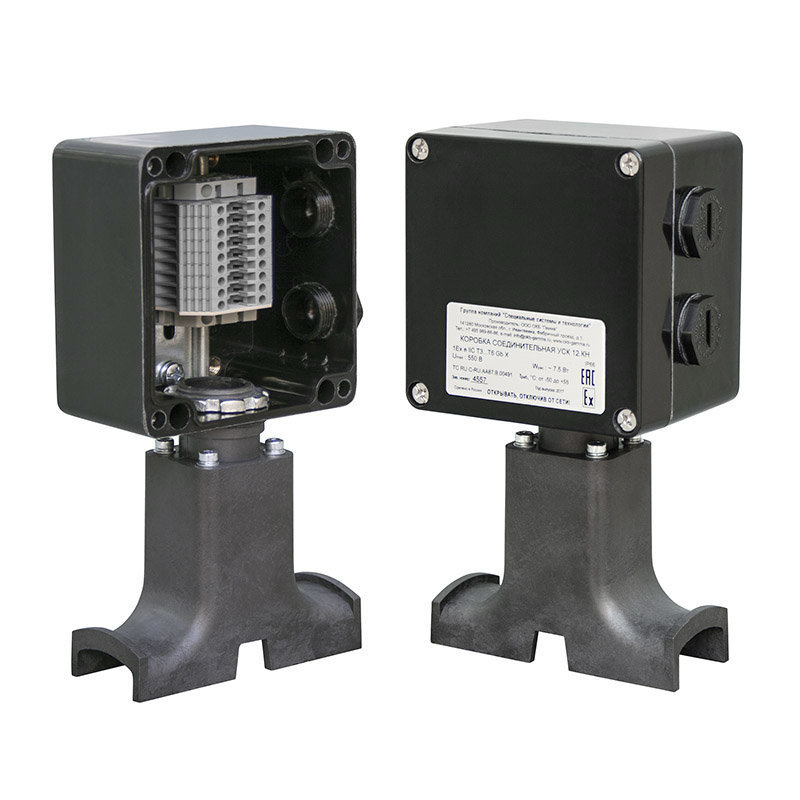

- УСК 12.КН предназначена для подключения кабелей системы управления электрообогревом и датчиков температуры
- Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара
- Подключение 1 или 2 кабелей передачи данных и сигналов, подключение до 3 датчиков температуры и ввод под изоляцию до 4 датчиков температуры (1 резервный)
- Удобство монтажа
- Высокая механическая прочность
- Высокая термостойкость
- Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм2
- Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами взрывозащиты — вида e (повышенная надежность) и вида ia (искробезопасная электрическая цепь)
Технические характеристики
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень пылевлагозащиты | IP66 |
| Маркировка взрывозащиты | 1Ex e IIC T3…T6 Gb X для коробок УСК 12.КН 1Ex ia IIC T6 Gb X для коробок УСК (i) 12.КН |
| Температурная группа взрывоопасной зоны | Т6 |
| Рабочий диапазон температур окружающей cреды | -50...+55 °С |
| Максимальное напряжение | 550 В |
| Максимальный ток | 21 А |
| Габаритные размеры корпуса | 122?120?91,5 мм |
| Вес коробки | 1,2 кг |
| Гарантийный срок | 1,5 года |
| Маркировка взрывозащиты |
Винтовой зажим | Пружинный зажим | ||
| Ex e | WDU | 9 модулей 2,5 мм? | TOPJOB 2002-1201 | 9 модулей 2,5 мм? |
| Ex ia | WDU BL | 9 модулей 2,5 мм? | TOPJOB 2002-1204 | 9 модулей 2,5 мм? |
