Тип клеммных зажимов (без обозначения – винтовой, П – пружинный)
Особенности и преимущества

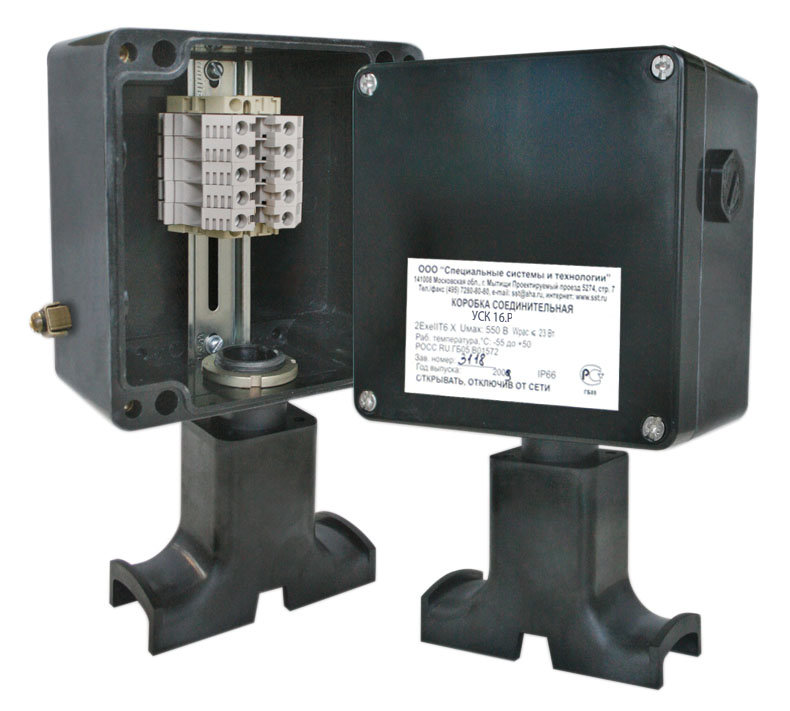

- ВЭ 160.Р(П) предназначена для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ.
- Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара.
- Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей» либо 3 секций по схеме «звезда».
- Удобство монтажа.
- Высокая механическая прочность.
- Высокая термостойкость.
- Применяется для всех типов кабелей СНФ и ТМФ.
- Имеет сертификат соответствия для применения во взрывоопасных зонах.
- Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
- Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 16 мм2.
- Для заказов доступны исполнения коробок с винтовыми и пружинными клеммными зажимами.
Технические характеристики
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень пылевлагозащиты | IP66 |
| Маркировка взрывозащиты | 1Ex e IIC T3…T6 Gb X для коробок УСК 12.КН 1Ex ia IIC T6 Gb X для коробок УСК (i) 12.КН |
| Температурная группа взрывоопасной зоны | Т6 |
| Рабочий диапазон температур окружающей cреды | -50...+55 °С |
| Максимальное напряжение | 750 В |
| Максимальный ток | 66 А |
| Габаритные размеры корпуса | 160?160?94,5 мм |
| Вес коробки | 1,9 кг |
| Гарантийный срок | 1,5 года |
| Винтовой зажим | Пружинный зажим | ||
| WDU / Ex | 3 модуля 16 мм? | TOPJOB 2002-1201 | 3 модуля 6 мм? |
| WDU BL / Ex | 1 модуль 16 мм? | TOPJOB 2002-1204 | 2 модуля 6 мм? |
| WPE / Ex | 2 модуля 16 мм? | TOPJOB 2010-1207 | 2 модуля 6 мм? |
