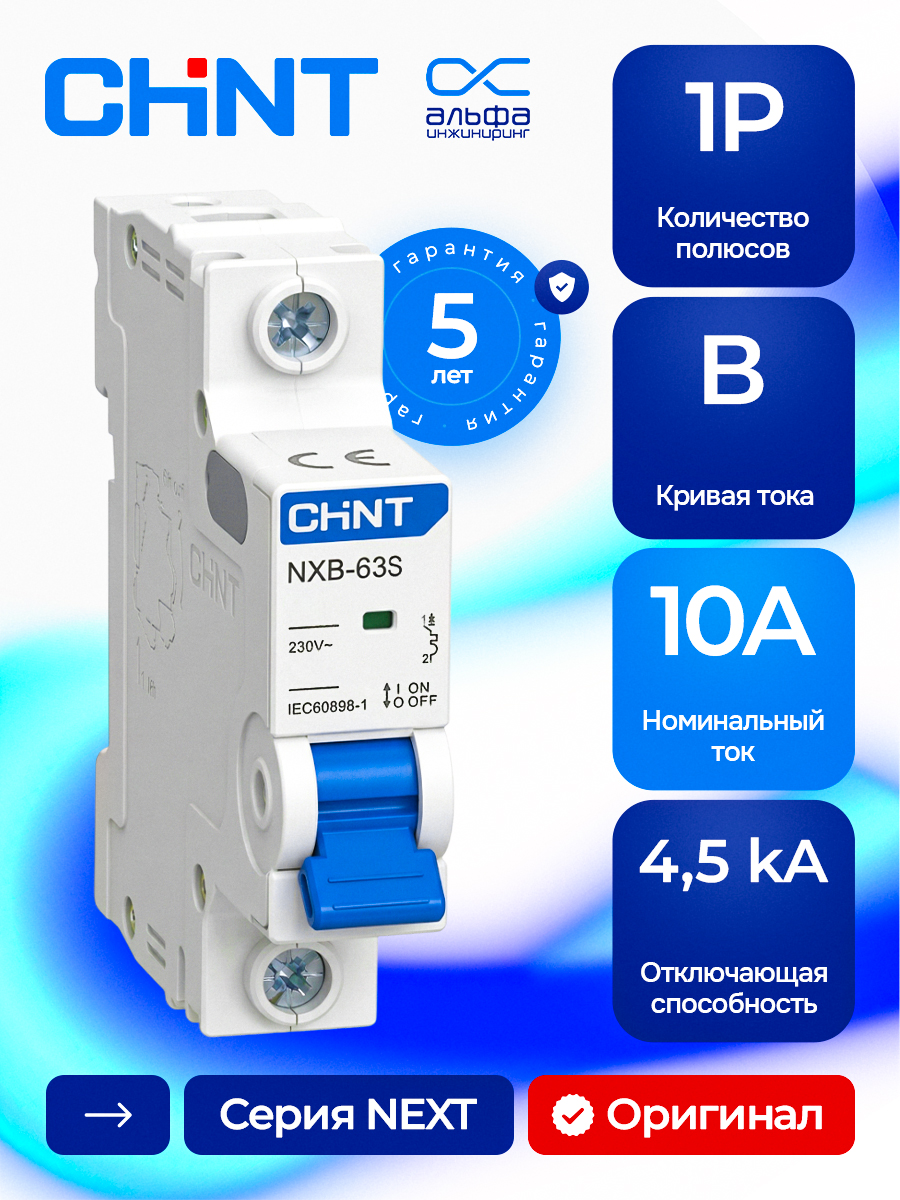

Назначение автоматического выключателя Chint NXB-63S
Автоматический выключатель Chint NXB-63S (артикул 296696) — это надежное модульное устройство защиты, предназначенное для работы в однофазных электрических сетях переменного тока. Основная задача данного аппарата — защита кабельных линий и подключенного электрооборудования от повреждений, вызванных протеканием сверхтоков. Устройство срабатывает в двух ключевых аварийных режимах: при коротком замыкании и при длительных перегрузках, превышающих номинальную нагрузку.
Благодаря компактному исполнению (ширина всего 18 мм, что соответствует 1 модулю на DIN-рейку) и степени защиты IP20, автомат идеально подходит для установки в бытовых и распределительных щитках жилых квартир, частных домов, а также в коммерческих помещениях с небольшими нагрузками. Модель рассчитана на номинальный ток 10 Ампер, что делает её оптимальным выбором для защиты осветительных цепей и розеточных групп с маломощными потребителями.
Описание и особенности модели NXB-63S
Автомат chint nxb 63s с характеристикой срабатывания типа B предназначен для сетей, где используются активные нагрузки без значительных пусковых токов, либо для защиты протяженных кабельных линий. Отключающая способность 4.5 кА гарантирует надежное отключение при коротких замыканиях в условиях типовой городской сети или промышленной инфраструктуры с небольшими мощностями короткого замыкания.
Ключевой особенностью данного автоматического выключателя является время-токовая характеристика B, при которой электромагнитный расцепитель срабатывает при токе, превышающем номинальный в 3–5 раз. Это обеспечивает селективность (избирательность) защиты и предотвращает ложные отключения при кратковременных скачках напряжения.
Устройство собрано на заводе Chint с соблюдением высоких стандартов качества и соответствует международным нормам IEC 60898-1 и IEC 60947-2. Корпус выполнен из термостойкого пластика, устойчивого к возгоранию. Механическая износостойкость автомата составляет 20 000 циклов, а электрическая — 10 000 циклов, что подтверждает его долговечность.
Технические преимущества:
-
Автоматический выключатель Chint 296696 оснащен двойным принципом отключения: тепловой защитой (биметаллическая пластина) от перегрузок и электромагнитной защитой (катушка) от коротких замыканий.
-
Расширенный диапазон рабочих температур от -35 до +70°С позволяет использовать автомат nxb 63s в неотапливаемых помещениях или уличных щитах.
-
Удобная индикация положения контактов и наличие маркировки упрощают монтаж и обслуживание.
Модель автомат chint nxb 63s 1P 10А — это баланс цены и качества от ведущего производителя электротехники. Приобретая данный выключатель, вы получаете надежную защиту проводки, соответствующую современным требованиям безопасности. Благодаря своей конструкции и точным параметрам срабатывания, автомат эффективно справляется с задачами защиты цепей освещения, розеток и бытовой техники. Использование оригинальной продукции Chint гарантирует стабильную работу вашей электрической сети на долгие годы.
