40HTP2-BP: Саморегулирующийся нагревательный кабель для надежного обогрева
40HTP2-BP — это современный саморегулирующийся греющий нагревательный кабель, разработанный для эффективного и безопасного поддержания температуры в промышленных и коммунальных системах. Если вам нужен надежный нагревательный кабель для труб и резервуаров, этот продукт станет оптимальным решением. Его интеллектуальная конструкция обеспечивает автоматический контроль тепловыделения, что гарантирует долговечность и экономичную эксплуатацию.
Основное назначение кабеля
Саморегулирующаяся электрическая нагревательная лента 40HTP2-BP предназначена для компенсации теплопотерь и защиты от замерзания жидкостей в трубопроводах и емкостях. Ее ключевые задачи:
-
Обогрев трубопроводов греющим кабелем для предотвращения замерзания воды, нефтепродуктов, химических и других жидкостей.
-
Обогрев емкостей греющим кабелем — поддержание технологической температуры в резервуарах, цистернах и других емкостях.
-
Защита систем пожарного водоснабжения, канализационных и технических труб от разрыва в зимний период.
-
Обеспечение безопасной и бесперебойной работы технологических линий на предприятиях пищевой, химической, нефтегазовой и других отраслей промышленности.
Этот нагревательный кабель купить стоит для объектов, где требуется точный и адаптивный контроль температуры без использования сложных систем управления.
Особенности и преимущества модели 40HTP2-BP
Конструкция и технологии, использованные в этом кабеле, обеспечивают ему ряд критически важных преимуществ перед традиционными системами обогрева.
Ключевые преимущества
-
Интеллектуальное саморегулирование: Основное преимущество кабеля — способность автоматически изменять теплоотдачу на каждом участке в зависимости от температуры окружающей среды. Чем холоднее участок трубы, тем больше тепла он выделяет, и наоборот. Это исключает перегрев и значительно снижает энергопотребление.
-
Универсальность и удобство монтажа: Кабель может быть отрезан на объекте до нужной длины без риска потери функциональности. Это позволяет точно подогнать нагревательную ленту для обогрева под конкретный трубопровод или резервуар, минимизируя отходы и упрощая проектирование.
-
Повышенная безопасность и надежность: Благодаря саморегулирующимся свойствам кабель не перегреется и не перегорит даже при самопересечении. Исполнение 40НТР2 ВР оснащено оболочкой из фторопласта, которая обеспечивает надежную защиту в условиях воздействия коррозионных химических растворов или паров.
-
Сертификация для взрывоопасных зон: Кабель имеет полный набор допусков и сертификатов (ГОСТ Р МЭК 60079 и другие), что разрешает его использование как в обычных, так и во взрывоопасных зонах, соответствующих стандартам.
-
Прочность и устойчивость: Конструкция выдерживает широкий диапазон температур окружающей среды — от -60°C до +55°C. Степень защиты IP67 гарантирует полную защиту от пыли и временного погружения в воду, что делает кабель пригодным для работы в сложных условиях.

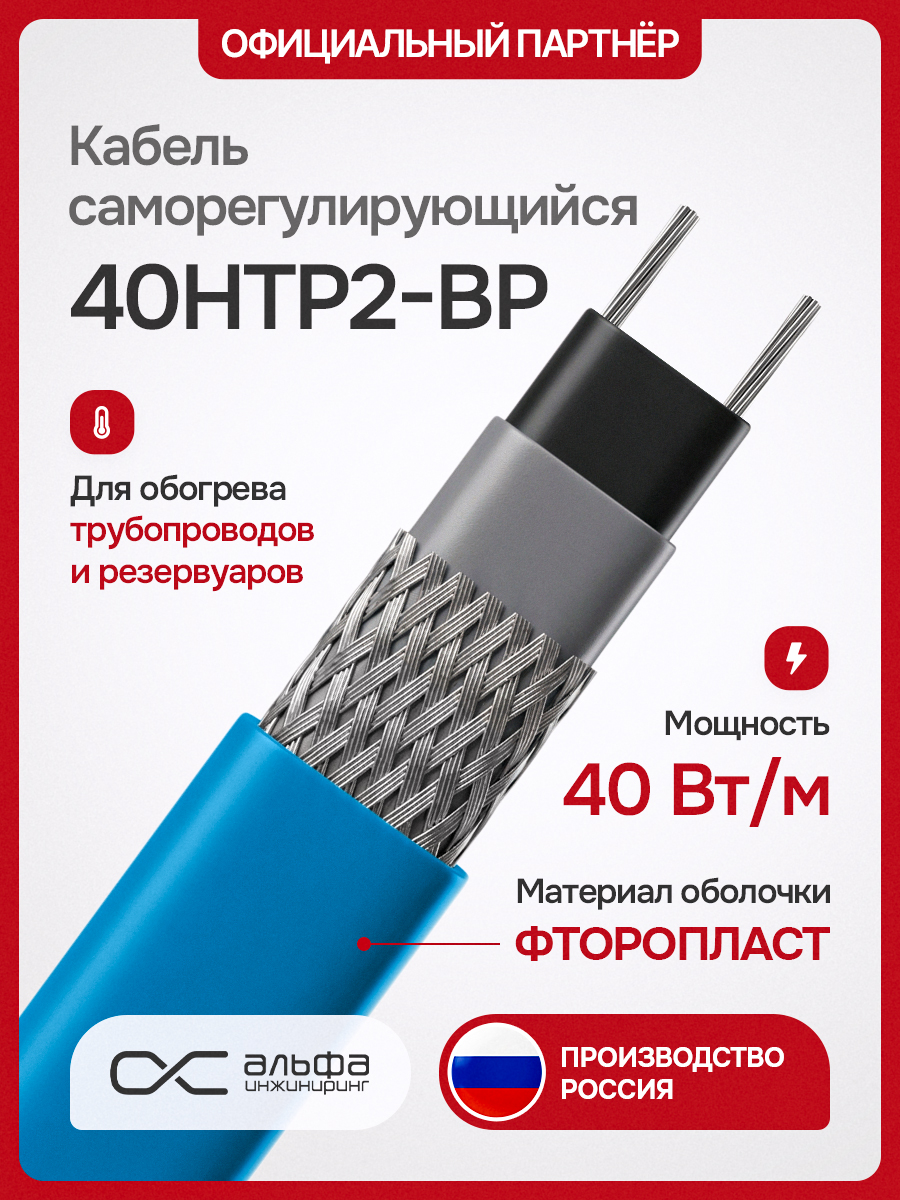

Конструктивные особенности
Кабель обладает надежной многослойной конструкцией:
-
Две параллельные луженые медные жилы.
-
Полупроводниковая саморегулирующаяся матрица — «сердце» кабеля, отвечающее за изменение тепловыделения.
-
Изоляция из термопластичного эластомера.
-
Экран из луженой медной оплетки для защиты и заземления.
-
Наружная оболочка из фторопласта (в исполнении BP), обеспечивающая химическую стойкость.
Саморегулирующийся греющий нагревательный кабель 40HTP2-BP — это современное, экономичное и безопасное решение для задач поддержания температуры. Его способность адаптироваться к внешним условиям, простота установки и высокая надежность делают его идеальным выбором для защиты инженерных систем от замерзания и поддержания технологических процессов. Для подбора оптимальной длины секции и получения профессиональной консультации рекомендуем обратиться к нашим специалистам.
Варианты исполнения
HTP...BТ
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок обеспечивает дополнительную защиту.
HTP...BP
Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Технические характеристики
| Максимальная температура | 65 °С |
| Максимальная допустимая температура без нагрузки (1000 часов суммарно) | 85 °С |
| Диапазон температур окружающей среды | –60...+55 °С |
|
Минимальная температура монтажа: НТР...ВТ НТР...ВР |
–30 °С –60 °С |
| Электропитание | ∼ 220–240 В (~110–120 В по заказу) |
| Температурный класс | Т6 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP67 |
| Ex-маркировка | 1Ex e IIC T3...T6 Gb X |
| Максимальное сопротивление защитной оплетки | не более 10 Ом/км |
Масса и габариты
| Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба*, мм |
| HTР...BТ | 13.2×6.1 | 14.24 | 25 |
| HTР...BP | 12.8×5.7 | 15.19 | 25 |
* Минимальный радиус изгиба приведен для температуры –20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
|
Тип |
Температура включения, °C |
230 В |
|||
| 16 А | 20 А | 32 А | 40 А | ||
| 10HTР | 10 | 205 | – | – | – |
| –15 | 140 | 186 | 195 | – | |
| –20 | 123 | 165 | 195 | – | |
| 15HTР | 10 | 145 | 162 | – | – |
| –15 | 93 | 125 | 160 | – | |
| –20 | 82 | 111 | 160 | – | |
| 25HTР | 10 | 88 | 117 | 126 | – |
| –15 | 60 | 75 | 117 | 125 | |
| –20 | 50 | 70 | 105 | 125 | |
|
33HTP |
10 | 70 | 90 | 108 | – |
| –15 | 50 | 65 | 95 | 105 | |
| –20 | 45 | 58 | 85 | 105 | |
|
40HTP |
10 | 56 | 73 | 91 | – |
| –15 | 35 | 54 | 77 | – | |
| –20 | 31 | 47 | 72 | – | |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.

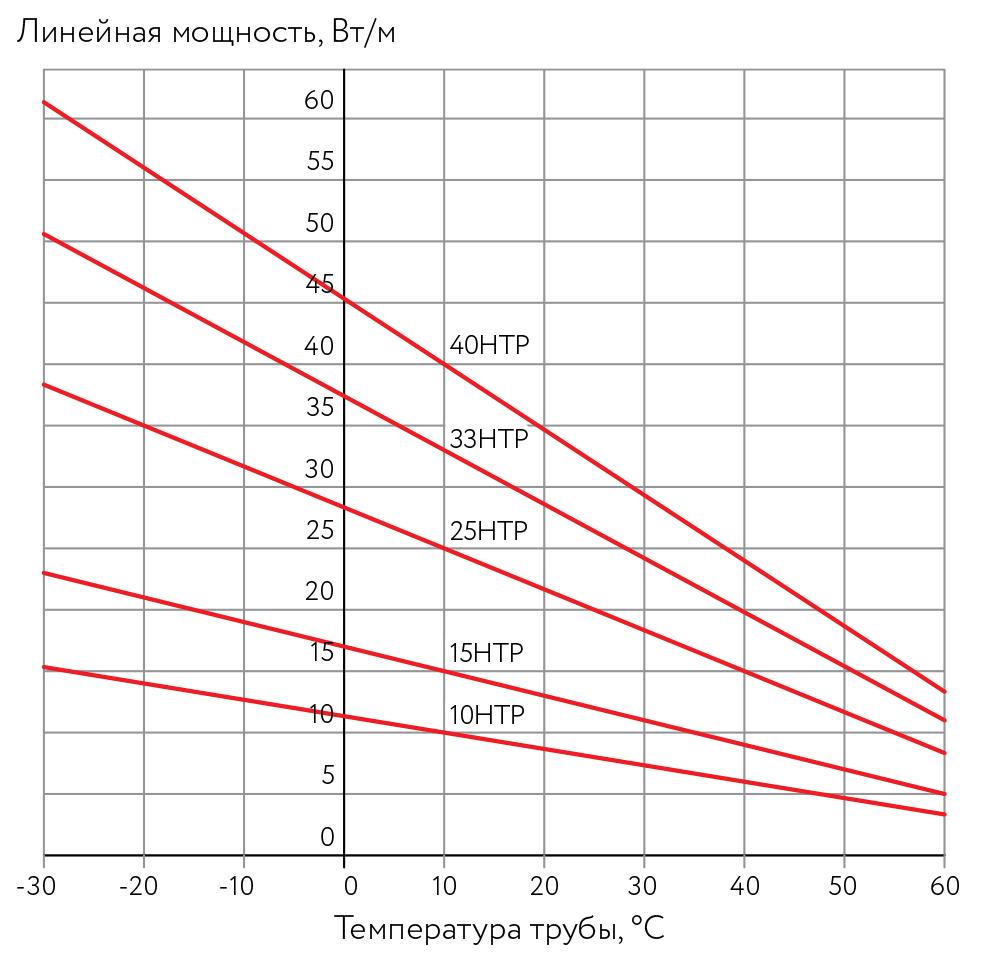

Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 115 В или 230 В:
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания нагревательной ленты, а также управляющее устройство. Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ГК «ССТ».
