Саморегулирующийся нагревательный кабель 8BTC2-BP: надежный обогрев для промышленных емкостей и трубопроводов
В условиях сурового российского климата поддержание технологических параметров жидкостей и вязких сред в резервуарах, трубопроводах и промышленных емкостях — критически важная задача. Для предотвращения замерзания, компенсации теплопотерь и возможности проведения пропарки инженеры выбирают профессиональные решения. Саморегулирующийся нагревательный кабель 8ВТС2 ВР — это высокотехнологичная нагревательная лента ВТС, специально разработанная для сложных промышленных условий, включая взрывоопасные зоны и агрессивные среды.
Назначение: от обогрева емкостей до пропарки трубопроводов
Данный нагревательный кабель ВТС предназначен для поддержания температуры и разогрева содержимого в объектах промышленного масштаба. Максимальное тепловыделение до 60 Вт/пог.м позволяет эффективно работать с трубопроводами большого диаметра, технологическими резервуарами и емкостями хранения.
Ключевое преимущество — возможность использования на объектах, где периодически требуется пропарка оборудования. Исполнение кабеля с внешней оболочкой из фторопласта и медной луженой оплеткой (модификация ВР) обеспечивает устойчивость к кратковременному воздействию высоких температур (до 200°C без нагрузки) и агрессивных химических паров, что делает его идеальным выбором для нефтехимической, пищевой и энергетической отраслей.
Особенности и преимущества: интеллект и безопасность
Главное отличие саморегулирующегося кабеля ВТС от обычных резистивных аналогов — это его "интеллектуальная" полупроводниковая матрица. Она меняет тепловыделение в зависимости от температуры окружающей среды на каждом отдельном участке. Где холоднее — кабель греет сильнее, где теплее — снижает мощность. Это дает колоссальную экономию электроэнергии и исключает риск перегрева.
К другим важным преимуществам греющего кабеля ВТС2 относятся:
-
Свобода монтажа: Кабель можно резать на фрагменты нужной длины прямо на объекте (вплоть до нескольких десятков сантиметров) без потери свойств. Место реза легко оконцовывается с помощью специальных комплектующих, что упрощает установку на трубопроводы сложной конфигурации.
-
Взрывобезопасность: Нагревательный кабель ВТС2 имеет Ex-маркировку 1Ex e IIC T3...T6 Gb X и сертифицирован по стандартам ГОСТ Р МЭК 60079. Это официальное разрешение на монтаж во взрывоопасных зонах.
-
Стойкость к повреждениям: Двойная изоляция из фторопласта в сочетании с медной оплеткой (экраном) обеспечивает высокую механическую прочность, полную герметичность (степень защиты IP67) и эффективное заземление.
-
Надежность при пересечении: Благодаря эффекту саморегулирования, кабель можно укладывать витками и внахлест. Он не перегорит в местах самопересечения, что критически важно при обогреве фланцев, задвижек и люков емкостей.
-
Широкий температурный диапазон: Кабель сохраняет работоспособность в диапазоне температур окружающей среды от –60°С до +55°С, а максимальная рабочая температура самой ленты составляет 120°С, что полностью покрывает потребности систем антиобледенения и технологического обогрева.
Выбирая саморегулирующийся нагревательный кабель 8втс2 вр, вы получаете не просто греющий элемент, а законченное инженерное решение с предсказуемыми характеристиками, длительным сроком службы и безопасностью, подтвержденной международными сертификатами. Кабель поставляется с завода-изготовителя, имеет полный комплект сертифицированных принадлежностей для монтажа и доступен для заказа с питанием как от сети 220-240В, так и 110-120В.
Преимущества
- Автоматически регулирует тепловыделение в ответ на изменение температуры трубы.
- Может быть отрезан нужной длины без ущерба для характеристик.
- Полный набор средств управления и вспомогательных принадлежностей.
- Не перегреется и не перегорит даже при самопересечении.
- Высокое тепловыделение — до 60 Вт/м.
- Рабочее напряжение
∼ 220–240 В
∼ 110–120 В (по заказу).

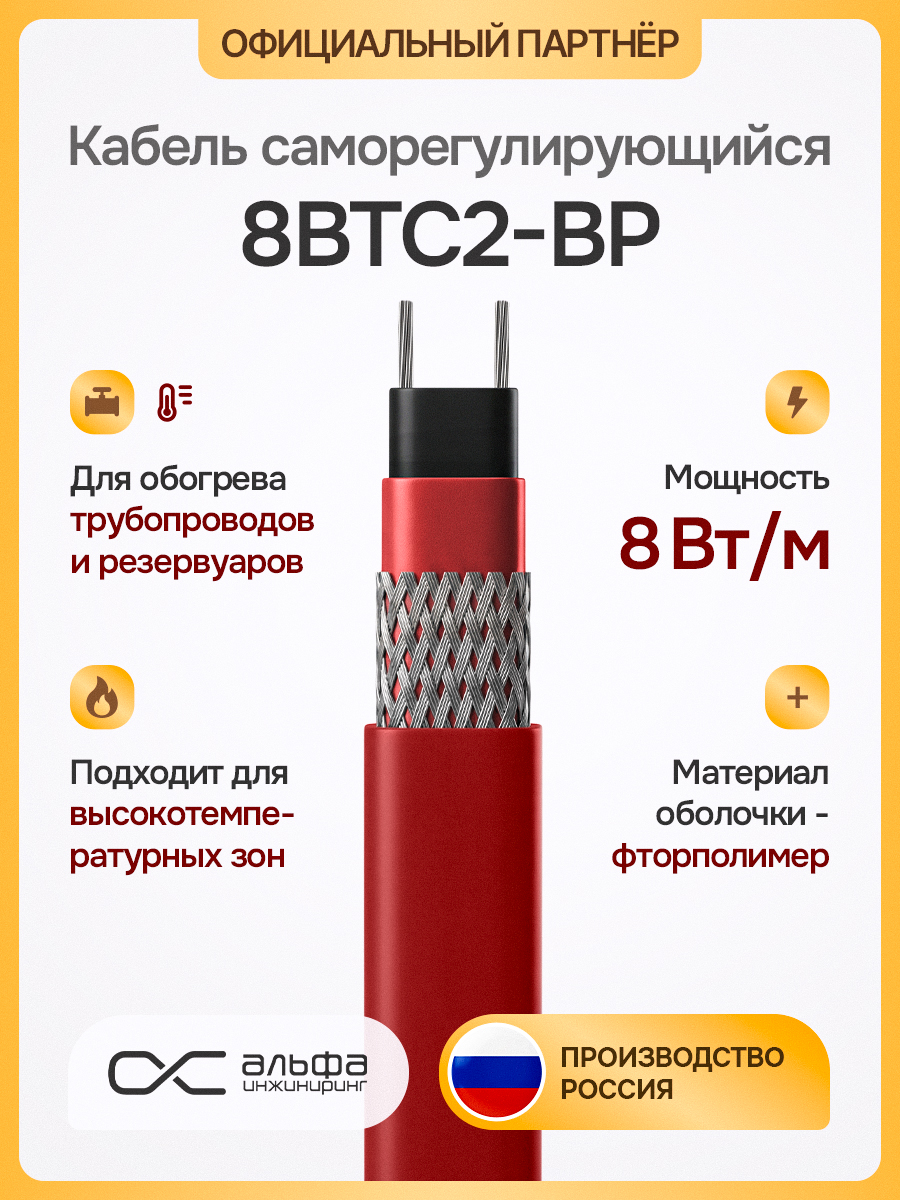

Конструкция нагревательного кабеля
- Медные луженые жилы сечением 1,25 мм²
- Полупроводящая саморегулирующаяся матрица
- Изоляция из фторопласта
- Оплетка из медных луженых проволок
- Оболочка из фторопласта
Особенности
Кабель ВТС может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
ВTС одобрен для использования в безопасных и взрывоопасных зонах согласно международным и российским стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля. BTC не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля BTC проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Варианты исполнения
ВTС...BP
Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Технические характеристики
| Максимальная температура | 120 °С |
| Максимальная допустимая температура без нагрузки (1000 часов суммарно) | 200 °С |
| Диапазон температур окружающей среды | –60...+55 °С |
| Минимальная температура монтажа | –60 °С |
| Электропитание | ∼ 220–240 В (~110–120 В по заказу) |
| Температурный класс | Т4 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP67 |
| Ex-маркировка | 1Ex e IIC T3...T6 Gb X |
| Максимальное сопротивление защитной оплетки | не более 10 Ом/км |
Масса и габариты
| Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба*, мм |
| ВTС...BP | 10.6×5.3 | 12.0 | 25 |
* Минимальный радиус изгиба приведен для температуры –20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
| Тип |
Температура включения, °C |
230 В |
||
| 16 А | 20 А | 32 А | ||
| 8ВTС | 10 | 200 | 200 | – |
| –20 | 134 | 167 | 198 | |
| 15ВTС | 10 | 165 | 200 | – |
| –20 | 124 | 159 | 193 | |
| 24ВTС | 10 | 126 | 147 | 147 |
| –20 | 97 | 129 | 147 | |
| 30ВTС | 10 | 90 | 120 | – |
| –20 | 75 | 100 | 120 | |
| 37ВTС | 10 | 79 | 106 | – |
| –20 | 66 | 88 | 106 | |
| 45ВTС | 10 | 70 | 82 | – |
| –20 | 52 | 68 | 82 | |
|
60ВTС |
10 | 51 | 66 | – |
| –20 | 41 | 55 | 66 | |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток). В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.
Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных лент с рабочим напряжением 115 В или 230 В.
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания нагревательной ленты, а также управляющее устройство. Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ГК «CCТ».
