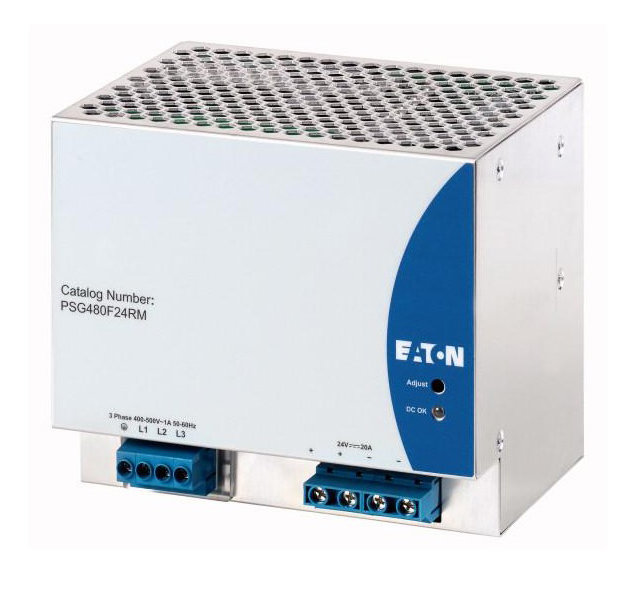

| Ассортимент продукции | Источники питания ПСЖ | ||
| Поддиапазон | блок питания | ||
| Описание | Увеличить мощность через 1.5-кратный Номинальный ток в течение 5 с ЗСНН (ПО EN 60204), БСНН (ПО EN 60950) | ||
| Фазы | Трехфазный | ||
| Диапазон входного напряжения | 320 - 600 В ПЕРЕМЕННОГО ТОКА (450 - 800 В ПОСТОЯННОГО ТОКА) | ||
| Номинальное входное напряжение | 3 х 400 в - 500 В переменного тока | ||
| Номинальное выходное напряжение | 24 В DC (± 2%) | ||
| Номинальный выходной ток | А | 20 | |
| Диапазон установки выходного напряжения | na de na | ||
| Номинальная Выходная мощность | Вт | 480 |
Технические данные
| Входные характеристики | |||
| Номинальное входное напряжение | 3 х 400 в - 500 В переменного тока | ||
| Диапазон входного напряжения | В | 3 х 320 - 600 В переменного тока 2 х 360 - 600 В переменного тока 450 - 800 В ПОСТОЯННОГО ТОКА | |
| Частота питания | |||
| Номинальная стоимость | Гц | 50/60 | |
| Диапазон | Гц | 47 - 63 | |
| Номинальный ток | Ян | А | < 1 бкв 3 x 400 В переменного тока < 0.75 бкв 3 х 500 В переменного тока |
| Пусковой ток I2t ограничение (+25 °С) | А | Источник напряжения до 3 кВА: < 50 В AC 400 В С 3-кратным и 3-кратным 500 В переменного тока Источник напряжения до 18 кВА: < 120 в 3х 400 В переменного тока и 3-кратным 500 В переменного тока | |
| Амортизировать при номинальной нагрузке | мс | ||
| Отказ наводить | мс | > 20 С 3x 400 В AC и 3x 500 В переменного тока | |
| Время запуска после подачи напряжения питания применены | мс | < 1000 | |
| Внутренний входной предохранитель (устройство защиты, не работает) | Т3.15 А/ 500 В | ||
| Предохранитель | 6, 10, 16 А (рекомендуемое) | ||
| Характеристика срабатывания | Б | ||
| Ток Утечки | < 3.5 ма при 500 В переменного тока | ||
| Кратковременное прерывание | 100% падении напряжения, 1 цикл (20 мс при 50 Гц), автоматический старт | ||
| Постоянного дежурства | na de na na de na | ||
| Выходные характеристики | |||
| Номинальная Выходная мощность | Вт | 480 | |
| Номинальное выходное напряжение | 24 В DC (± 2%) | ||
| Толерантность | ±2 % | ||
| Диапазон установки выходного напряжения | na de na | ||
| Номинальный ток | А | 20 | |
| Отстающий от Тать> +50 °С | По Вертикали: > 50°C (От 2.5 %/ °С) > 70°C (ОТ 5% / °С) | ||
| Емкостной нагрузкой | Максимум 10000 мкф | ||
| Тепловыделение | Вт | 53 | |
| Эффективность | % | > 90 С 3 х 400 В переменного тока & 3 х 500 В переменного тока | |
| Остаточная пульсация и пики коммутации | < 50 МВ / < 150 МВ | ||
| Могут быть включены параллельно | для резервирования, с кольцом диода (PSG480R24RM/PSG960R24RM) | ||
| Общие характеристики | |||
| Жилье | Алюминий | ||
| Индикация состояния | зеленый светодиод для DC ОК | ||
| Mtbf (среднее время между отказами) | > 300,000 ч | ||
| Высота | мм | 121 | |
| Ширина | мм | 140 | |
| Глубина | мм | 117.3 | |
| Вес | кг | 1.35 | |
| Заделка | Винтовое соединение | ||
| Длина зачистки | мм | 7 | |
| Мощность терминала | |||
| гибкие наконечники/твердый | мм2 | Первичная сторона: 0.82 - 8.4 мм2 (18 - 8 СРГ) Вторичная сторона: 3.3 - 5.3 мм2 (12 - 10 AWG кабель) | |
| Момент затяжки | Нм | Первичная сторона: 0.9 Вторичная сторона: 0.9 | |
| Диапазон температуры окружающего воздуха | °С | ||
| Операция | °С | -25 - +80 | |
| Хранение, транспортировка | na de na | °С | |
| Хранение | na de na | °С | -25 - +85 |
| влажная жара | Влажности, без конденсации < 95 % относительной влажности при температуре +25 °С | ||
| Вибрации (МЭК/EN 60068-2-6) | 10 - 500 Гц на 30 м/с2 (3 G Макс ) в течение 60 мин. в x-оси, Y-оси, Z-ось направления | ||
| Механическая ударопрочность (МЭК 60068-2-27) | 30 г (300 м/с2) во всех направлениях | ||
| Климатические класс (МЭК) | 3K3 по EN 60721 | ||
| Безопасность и особенности безопасности | |||
| Переходное предохранение от перенапряжения | Варистор | ||
| Ограничение тока при коротком замыкании | ЯÜberstrom= 150 % мэд Макс. Ausgangsleistung | ||
| Защита от перенапряжения | Да, от внутренних перенапряжений | ||
| Напряжение изоляции | |||
| Вход/Выход | 4 кв переменного тока | ||
| Вход/ПЭ | 1,5 кв переменного тока | ||
| Выход/ПЭ | 1,5 кв переменного тока | ||
| Степень защиты | Степень защиты IP20 | ||
| Класс защиты | Класс я с заземляющий контакт | ||
| Стандарты | |||
| Электрооборудование машины: IEC60204-1 (категория перенапряжения III) Оснащение силовых электроустановок с электронной аппаратуры: серии EN 50178/МЭК 62103 Малое по условиям безопасности напряжение: ЗСНН (по EN 60204), БСНН (по EN 60950) Защита от поражения электрическим током: 57100-410 Дин Се: в соответствии с Директива ЭМС 2004/108/EC и Директива о низком напряжении 2006/95/ЕС Соответствует требованиям RoHS: Директива RoHS 2011/65/ЕС ИТО: ЕН 55022, ПО EN 61000-3-2, EN 61000-3-3 И ЕН 55024 Промышленный: стандарт EN 55011 Электрическая сеть гармоник ограничение: АН 601000-3-2 Электробезопасность (ИТ-оборудования) : СИК в соответствии со стандартом en60950-1, ул/с-признано UL для UL 60950-1, CSA С22.2 порядка № 60950-1, CB схема МЭК 60950-1 UL508 Класс2: ул/с-ул признана UL1310 и CSA С22.2 порядка № 223 | Компонент блок питания для общего пользования: EN61204-3 | |||
В EN 61439 проверка конструкции согласно IEC
| Технические данные для проверки дизайна | |||
| Номинальный ток для заданного тепловыделения | Ян | А | 0 |
| Тепловыделение на полюс, ток-зависимых | Пвид | Вт | 0 |
| Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 0 |
| Статические тепловыделение, внеоборотные-зависимых | Ппротив | Вт | 53 |
| Мощность тепловыделения | Пдисс | Вт | 0 |
| Температура окружающей среды мин. | °С | -25 | |
| Рабочая температура окружающей среды Макс. | °С | 80 | |
| МЭК/EN 61439 проверки дизайна | |||
| 10.2 прочность материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
| 10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
| 10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
| 10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
| 10.3 Степень защиты сборки | Отвечает требованиям стандарта продукта. | ||
| 10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
| 10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
| 10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
| 10.9 свойства изоляции | |||
| Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
| 10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
| Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
| Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
| 10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. | ||
| 10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. | ||
| 10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Технические данные етим 6.0
| Низковольтные промышленные компоненты (EG000017) / постоянного тока-Электропитание (EC002540) | |||
| Электротехника, автоматизация, процесс управления / питания / питания (прочие) / постоянного тока-Электропитание (ecl@ss8.1-27-04-90-02 [AFZ644012]) | |||
| Тип напряжение напряжения питания | Переменного тока | ||
| 1-й среднее выходное напряжение | В | 24 - 28 | |
| 2-е среднее выходное напряжение | В | 0 - 0 | |
| 3-й среднее выходное напряжение | В | 0 - 0 | |
| Макс. выходной ток 1 | А | 20 | |
| Макс. выходной ток 2 | А | 0 | |
| Макс. выходной ток 3 | А | 0 | |
| Вторичное напряжение регулируется | Да | ||
| Номинальное значение выходного напряжения 1 | В | ||
| Номинальное значение выходного напряжения 2 | В | 0 | |
| Номинальное значение выходного напряжения 3 | В | 0 | |
| Номинальное значение выходного тока 1 | А | 20 | |
| Номинальное значение выходного тока 2 | А | 0 | |
| Номинальное значение выходного тока 3 | А | 0 | |
| Защита от короткого замыкания | Да | ||
| Номинальное напряжение питания переменного тока 50 Гц | В | 320 - 600 | |
| Номинальное напряжение питания, В переменного тока 60 Гц | В | 320 - 600 | |
| Номинальное напряжение питания при постоянном токе | В | 0 - 0 | |
| Выходное напряжение стабилизируется | Да | ||
| Потребляемая мощность | Ва | 500 | |
| Выходная мощность | Вт | 480 | |
| Стабилизировалась | Да | ||
| Тип электрического подключения | Винтовое соединение | ||
| Рейку можно | Да | ||
| Возможность настенной установки | Нет | ||
| Модульная версия | Да | ||
| Ширина по количеству модульных расстояний | 0 | ||
| Встроенный Ширина | мм | 140 | |
| Встроенный в высоту | мм | 121 | |
| Прямого монтажа возможные | Нет | ||
| Ширина | мм | 140 | |
| Высота | мм | 121 | |
| Глубина | мм | 117.3 | |
| Подходит для функций безопасности | Нет | ||
| Сил в соответствии с IEC 61508 | Нет | ||
| Уровень эффективности соотв. ЕН ИСО 13849-1 | Нет | ||
| Степень защиты (IP) | Степень защиты IP20 | ||
