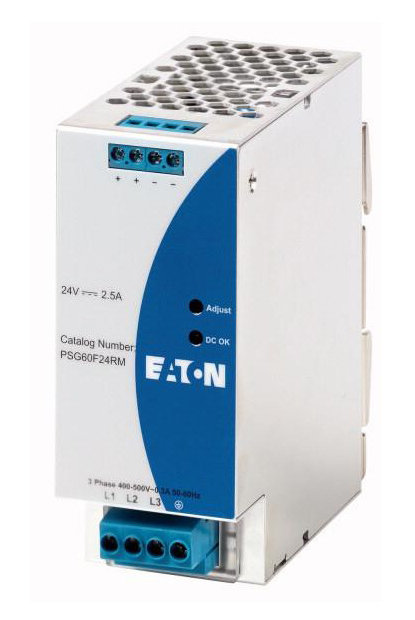

Ассортимент продукции | Источники питания ПСЖ | ||
Поддиапазон | блок питания | ||
Описание | Увеличить мощность через 1.5-кратный Номинальный ток в течение 5 с ЗСНН (ПО EN 60204), БСНН (ПО EN 60950) |
||
Фазы | Трехфазный | ||
Диапазон входного напряжения | 320 - 600 В ПЕРЕМЕННОГО ТОКА (450 - 800 В ПОСТОЯННОГО ТОКА) |
||
Номинальное входное напряжение | 3 х 400 в - 500 В переменного тока | ||
Номинальное выходное напряжение | 24 В DC (± 2%) | ||
Номинальный выходной ток | А | 2.5 | |
Диапазон установки выходного напряжения | na de na | ||
Номинальная Выходная мощность | Вт | 60 |
Входные характеристики | |||
Номинальное входное напряжение | 3 х 400 в - 500 В переменного тока | ||
Диапазон входного напряжения | В | 3 х 320 - 600 В переменного тока 2 х 360 - 600 В переменного тока 450 - 800 В ПОСТОЯННОГО ТОКА |
|
Частота питания | |||
Номинальная стоимость | Гц | 50/60 | |
Диапазон | Гц | 47 - 63 | |
Номинальный ток | Ян | А | < 0.3 бкв 3 x 400 В переменного тока < 0.25 бкв 3 х 500 В переменного тока |
Пусковой ток I2t ограничение (+25 °С) | А | Источник напряжения до 3 кВА: < 30 A с 3х 400 В переменного тока и 3-кратным 500 В переменного тока Источник напряжения до 18 кВА: < 55 в 3х 400 В переменного тока и 3-кратным 500 В переменного тока |
|
Амортизировать при номинальной нагрузке | мс | ||
Отказ наводить | мс | > 20 С 3x 400 В AC >40 С 3-кратным 500 В переменного тока |
|
Время запуска после подачи напряжения питания применены | мс | < 1000 | |
Внутренний входной предохранитель (устройство защиты, не работает) | Т3.15 А/500 В, 600 В | ||
Предохранитель | 6, 10, 16 А (рекомендуемое) | ||
Характеристика срабатывания | Б | ||
Ток Утечки | < 3.5 ма при 500 В переменного тока | ||
Кратковременное прерывание | 100% падении напряжения, 1 цикл (20 мс при 50 Гц), автоматический старт | ||
Постоянного дежурства | na de na na de na |
||
Выходные характеристики | |||
Номинальная Выходная мощность | Вт | 60 | |
Номинальное выходное напряжение | 24 В DC (± 2%) | ||
Толерантность | ±2 % | ||
Диапазон установки выходного напряжения | na de na | ||
Номинальный ток | А | 2,5 | |
Отстающий от Тать> +50 °С | По вертикали: > 50 °C (ОТ 2.5% / °С) > 70 °C (ОТ 5% / °С) По горизонтали: > 45 °C (ОТ 2.5% / °С) >55 °С (1.66% / °С) > 70 °C (ОТ 5% / °С) |
||
Емкостной нагрузкой | Максимум 10000 мкф | ||
Тепловыделение | Вт | 9.8 | |
Эффективность | % | > 86 с 3 x 400 В переменного тока & 3 х 500 В переменного тока | |
Остаточная пульсация и пики коммутации | < 50 МВ / < 240 МВ пик-пик (20 МГц) | ||
Могут быть включены параллельно | для резервирования, с кольцом диода (PSG480R24RM/PSG960R24RM) | ||
Общие характеристики | |||
Жилье | Алюминий | ||
Индикация состояния | зеленый светодиод для DC ОК | ||
Mtbf (среднее время между отказами) | > 500,000 ч | ||
Высота | мм | 121 | |
Ширина | мм | 50 | |
Глубина | мм | 117.3 | |
Вес | кг | 0.66 | |
Заделка | Винтовое соединение | ||
Длина зачистки | мм | 7 | |
Мощность терминала | |||
гибкие наконечники/твердый | мм2 | Первичная сторона: 0.82 - 3.3 мм2 (18 - 12 AWG кабель) Вторичная сторона: 0.82 - 3.3 мм2 (18 - 12 AWG кабель) |
|
Момент затяжки | Нм | Первичная сторона: 0.9 Вторичная сторона: 0.6 |
|
Диапазон температуры окружающего воздуха | °С | ||
Операция | °С | -25 - +80 | |
Хранение, транспортировка | ϑ | °С | |
Хранение | na de na | °С | -25 - +85 |
влажная жара | Влажности, без конденсации < 95 % относительной влажности при температуре +25 °С | ||
Вибрации (МЭК/EN 60068-2-6) | 10 - 500 Гц на 30 м/с2 (3 G Макс ) в течение 60 мин. в x-оси, Y-оси, Z-ось направления | ||
Механическая ударопрочность (МЭК 60068-2-27) | 30 г (300 м/с2) во всех направлениях | ||
Степень загрязнения | 2 | ||
Климатические класс (МЭК) | 3K3 по EN 60721 | ||
Безопасность и особенности безопасности | |||
Переходное предохранение от перенапряжения | Варистор | ||
Ограничение тока при коротком замыкании | ЯÜberstrom= 150 % мэд Макс. Ausgangsleistung | ||
Защита от перенапряжения | Да, от внутренних перенапряжений | ||
Напряжение изоляции | |||
Вход/Выход | 4 кв переменного тока | ||
Вход/ПЭ | 2 кв переменного тока | ||
Выход/ПЭ | 1,5 кв переменного тока | ||
Степень защиты | Степень защиты IP20 | ||
Класс защиты | Класс я с заземляющий контакт | ||
Стандарты | |||
Электрооборудование машины: IEC60204-1 (категория перенапряжения III) Оснащение силовых электроустановок с электронной аппаратуры: серии EN 50178/МЭК 62103 Малое по условиям безопасности напряжение: ЗСНН (по EN 60204), БСНН (по EN 60950) Защита от поражения электрическим током: 57100-410 Дин Се: в соответствии с Директива ЭМС 2004/108/EC и Директива о низком напряжении 2006/95/ЕС Соответствует требованиям RoHS: Директива RoHS 2011/65/ЕС ИТО: ЕН 55022, ПО EN 61000-3-2, EN 61000-3-3 И ЕН 55024 Промышленный: стандарт EN 55011 Электрическая сеть гармоник ограничение: АН 601000-3-2 Электробезопасность (ИТ-оборудования) : СИК в соответствии со стандартом en60950-1, ул/с-признано UL для UL 60950-1, CSA С22.2 порядка № 60950-1, CB схема МЭК 60950-1 UL508 Класс2: ул/с-ул признана UL1310 и CSA С22.2 порядка № 223 | Компонент блок питания для общего пользования: EN61204-3 |
Технические данные для проверки дизайна | |||
Номинальный ток для заданного тепловыделения | Ян | А | 0 |
Тепловыделение на полюс, ток-зависимых | Пвид | Вт | 0 |
Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 0 |
Статические тепловыделение, внеоборотные-зависимых | Ппротив | Вт | 9.8 |
Мощность тепловыделения | Пдисс | Вт | 0 |
Температура окружающей среды мин. | °С | -25 | |
Рабочая температура окружающей среды Макс. | °С | 80 | |
МЭК/EN 61439 проверки дизайна | |||
10.2 прочность материалов и деталей | |||
10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
10.3 Степень защиты сборки | Отвечает требованиям стандарта продукта. | ||
10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
10.9 свойства изоляции | |||
Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. | ||
10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. | ||
10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Низковольтные промышленные компоненты (EG000017) / постоянного тока-Электропитание (EC002540) | |||
Электротехника, автоматизация, процесс управления / питания / питания (прочие) / постоянного тока-Электропитание (ecl@ss8.1-27-04-90-02 [AFZ644012]) | |||
Тип напряжение напряжения питания | Переменного тока | ||
1-й среднее выходное напряжение | В | 24 - 28 | |
2-е среднее выходное напряжение | В | 0 - 0 | |
3-й среднее выходное напряжение | В | 0 - 0 | |
Макс. выходной ток 1 | А | 2.5 | |
Макс. выходной ток 2 | А | 0 | |
Макс. выходной ток 3 | А | 0 | |
Вторичное напряжение регулируется | Да | ||
Номинальное значение выходного напряжения 1 | В | ||
Номинальное значение выходного напряжения 2 | В | 0 | |
Номинальное значение выходного напряжения 3 | В | 0 | |
Номинальное значение выходного тока 1 | А | 2.5 | |
Номинальное значение выходного тока 2 | А | 0 | |
Номинальное значение выходного тока 3 | А | 0 | |
Защита от короткого замыкания | Да | ||
Номинальное напряжение питания переменного тока 50 Гц | В | 320 - 600 | |
Номинальное напряжение питания, В переменного тока 60 Гц | В | 320 - 600 | |
Номинальное напряжение питания при постоянном токе | В | 0 - 0 | |
Выходное напряжение стабилизируется | Да | ||
Потребляемая мощность | Ва | 120 | |
Выходная мощность | Вт | 60 | |
Стабилизировалась | Да | ||
Тип электрического подключения | Винтовое соединение | ||
Рейку можно | Да | ||
Возможность настенной установки | Нет | ||
Модульная версия | Да | ||
Ширина по количеству модульных расстояний | 0 | ||
Встроенный Ширина | мм | 50 | |
Встроенный в высоту | мм | 121 | |
Прямого монтажа возможные | Нет | ||
Ширина | мм | 50 | |
Высота | мм | 121 | |
Глубина | мм | 117.3 | |
Подходит для функций безопасности | Нет | ||
Сил в соответствии с IEC 61508 | Нет | ||
Уровень эффективности соотв. ЕН ИСО 13849-1 | Нет | ||
Степень защиты (IP) | Степень защиты IP20 |
