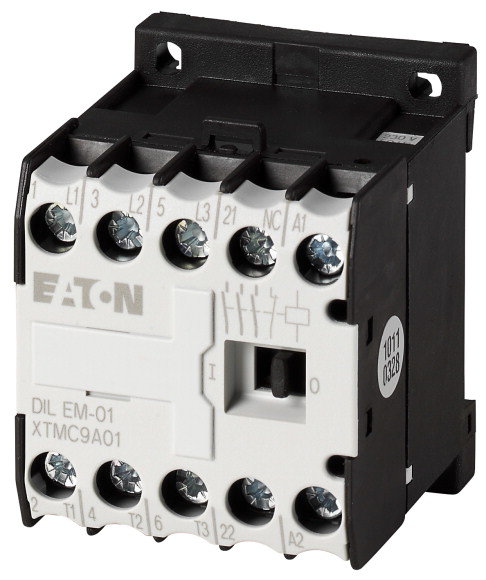

Артикул | 051786 |
Габариты, ШхВхГ, мм | 52x45x58 |
Объем, дм3 | 0.136 |
Масса, кг | 0.176 |
Ассортимент | Силовые контакторы | ||
Применение | Мини-контактор для двигателей и омических нагрузок | ||
Подассортимент | Силовые контакторы DILEM | ||
Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп |
||
Примечание | Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||
Техника присоединения | Винтовые клеммы | ||
Описание | с вспомогательным контактом | ||
Полюсы | 3-полюсн. | ||
Расчетный рабочий ток | |||
AC-3 | |||
380 B 400 B | Ie | A | 9 |
AC-1 | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith=Ie | A | 22 |
максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
AC-3 | |||
220 B 230 B | P | кВт | 2.2 |
380 B 400 B | P | кВт | 4 |
660 B 690 B | P | кВт | 4 |
AC-4 | |||
220 B 230 B | P | кВт | 1.5 |
380 B 400 B | P | кВт | 3 |
660 B 690 B | P | кВт | 3 |
Назначение контактов | |||
Замык. = замыкающий контакт | 1 замык | ||
Применяемое для | …DILEM …DILE |
||
Управляющее напряжение | 230 V 50 Hz, 240 V 60 Hz | ||
Род тока: перем. ток/пост. ток | Питание перем. тока |
Общая информация | |||
Стандарты и положения | IEC/EN 60947, VDE 0660, CSA, UL | ||
Механический срок службы; катушка 50/60 Гц | Переключения | x 106 | 7 |
Механический срок службы | Переключения | x 106 | 10 |
максимальная частота коммутаций | |||
механический | S/h | 9000 | |
электрический (силовые контакторы без реле перегрузки) | см. характеристики | ||
Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды | °C | ||
разомкнут | °C | -25 - +50 | |
в капсульном корпусе | °C | - 25 - 40 | |
установочное положение | любое, кроме вертикального с клеммами A1/A2 снизу | ||
Удароустойчивость (IEC/EN 60068-2-27) | |||
Импульс полусинуса 10 мс | |||
Основное устройство без вспомогательного контактного модуля | |||
Цепи главного тока, замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты размыкающий контакт/замыкающий контакт | g | 10 / 8 | |
Основное устройство со вспомогательным контактным модулем | |||
Цепи главного тока, замыкающие контакты | g | ||
Замыкающие контакты | g | 10 | |
Вспомогательные блок-контакты замыкающий контакт/размыкающий контакт | g | 20 / 20 | |
Класс защиты | IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) | защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес | кг | 0.2 | |
Поперечные сечения соединения линий главного и вспомогательного тока | |||
Винтовые клеммы | |||
одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) |
|
тонкопроволочный с оконечной муфтой | мм2 | 1 x (0,75 - 1,5) 2 x (0,75 - 1,5) |
|
одно- или многожильные | AWG | 18 - 14 | |
Соединительный винт | M3,5 | ||
Отвертка с профилем Pozidriv | Размер | 2 | |
Стандартная отвёртка | мм | 0.8 x 5.5 1 x 6 |
|
макс. начальный пусковой момент | Нм | 1.2 | |
Цепи главного тока | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
Номинальное напряжение | Ue | В перем. тока | 690 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и контактами | В перем. тока | 300 | |
между контактами | В перем. тока | 300 | |
Включающая способность (cos ? по IEC/EN 60947) | A | 110 | |
Отключающая способность | |||
220 B 230 B | A | 90 | |
380 B 400 B | A | 90 | |
500 В | A | 64 | |
660 B 690 B | A | 42 | |
защита от короткого замыкания, макс. предохранитель | |||
Тип координации 2 | gL/gG | A | 10 |
Тип координации 1 | gL/gG | A | 20 |
Переменное напряжение | |||
AC-1 | |||
Расчетный рабочий ток | |||
обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
разомкнут | |||
при 40 °C | Ith =Ie | A | 22 |
при 50 °C | Ith =Ie | A | 20 |
при 55 °C | Ith =Ie | A | 19 |
в капсульном корпусе | Ith | A | 16 |
Примечание | При максимально допустимой температуре окружающей среды. | ||
обычный термический ток, 1-полюсный | |||
Примечание | При максимально допустимой температуре окружающей среды. | ||
разомкнут | Ith | A | 50 |
в капсульном корпусе | Ith | A | 40 |
AC-3 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
Примечание | При максимально допустимой температуре окружающей среды. | ||
220 B 230 B | Ie | A | 9 |
240 В | Ie | A | 9 |
380 B 400 B | Ie | A | 9 |
415 В | Ie | A | 9 |
440 В | Ie | A | 9 |
500 В | Ie | A | 6.4 |
660 B 690 B | Ie | A | 4.8 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 2.2 |
240 В | P | кВт | 2.5 |
380 B 400 B | P | кВт | 4 |
415 В | P | кВт | 4.3 |
440 В | P | кВт | 4 |
500 В | P | кВт | 4 |
660 B 690 B | P | кВт | 4 |
AC-4 | |||
Расчетный рабочий ток | |||
открытый, 3-полюсный, 50 - 60 Гц | |||
Примечание | При максимально допустимой температуре окружающей среды. | ||
220 B 230 B | Ie | A | 6.6 |
240 В | Ie | A | 6.6 |
380 B 400 B | Ie | A | 6.6 |
415 В | Ie | A | 6.6 |
440 В | Ie | A | 6.6 |
500 В | Ie | A | 5 |
660 B 690 B | Ie | A | 3.4 |
Расчетная рабочая мощность | P | кВт | |
220 B 230 B | P | кВт | 1.5 |
240 В | P | кВт | 1.8 |
380 B 400 B | P | кВт | 3 |
415 В | P | кВт | 3.1 |
440 В | P | кВт | 3 |
500 В | P | кВт | 3 |
660 B 690 B | P | кВт | 3 |
постоянное напряжение | |||
Расчетный рабочий ток открытый | |||
DC-1 | |||
12 В | Ie | A | 20 |
24 В | Ie | A | 20 |
60 В | Ie | A | 20 |
110 В | Ie | A | 20 |
220 В | Ie | A | 20 |
DC-3 | |||
12 В | Ie | A | 8 |
24 В | Ie | A | 8 |
60 В | Ie | A | 4 |
110 В | Ie | A | 3 |
DC-5 | |||
12 В | Ie | A | 2.5 |
24 В | Ie | A | 2.5 |
60 В | Ie | A | 2.5 |
110 В | Ie | A | 1.5 |
220 В | Ie | A | 0.3 |
Электрические тепловые потери (3- или 4-полюсный) | |||
при Ith | W | 2 | |
при Ie согласно AC-3/400 В | W | 0.5 | |
Механические приводы | |||
Безопасность по напряжению | |||
Работа от перем. тока | |||
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | втягивание | x Uc | 0.8 - 1.1 |
Двухчастотная катушка 50/60 Гц | втягивание | x Uc | 0.85 - 1.1 |
потребляемая мощность | |||
Питание перем. тока | |||
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | втягивание | VA | 25 |
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | втягивание | W | 1.3 |
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | Удержание | VA | 4.6 |
Катушка на одно напряжение 50 Гц и катушка на два напряжения 50 Гц, 60 Гц | Удержание | W | 1.3 |
Двухчастотная катушка 50/60 Гц при 50 Гц | втягивание | VA | 30 |
Двухчастотная катушка 50/60 Гц при 50 Гц | втягивание | W | 26 |
Двухчастотная катушка 50/60 Гц при 50 Гц | Удержание | VA | 5.4 |
Двухчастотная катушка 50/60 Гц при 50 Гц | Удержание | W | 1.6 |
Двухчастотная катушка 50/60 Гц при 60 Гц | втягивание | VA | 29 |
Двухчастотная катушка 50/60 Гц при 60 Гц | втягивание | W | 24 |
Двухчастотная катушка 50/60 Гц при 60 Гц | Удержание | VA | 3.9 |
Двухчастотная катушка 50/60 Гц при 60 Гц | Удержание | W | 1.1 |
Продолжительность включения | % продолжительность включения | 100 | |
Время переключения при 100 % Uc | |||
Замыкающие контакты | мс | ||
Задержка замыкания | мс | ||
Задержка замыкания мин. | мс | 14 | |
Задержка замыкания макс. | мс | 21 | |
Время открытия | мс | ||
Время открытия мин. | мс | 8 | |
Время открытия макс. | мс | 18 | |
Задержка замыкания со вспомогательным контактом верхней установки | мс | макс. 45 | |
Реверсивные контакторы | |||
Время переключения при 110 % Uc | |||
Время переключения мин | мс | 16 | |
Время переключения макс. | мс | 21 | |
Время дугового разряда при 690 В перем. тока | мс | макс. 12 | |
Катушка | |||
Механический срок службы; катушка 50/60 Гц | x 106 | 7 | |
Вспомогательный контакт | |||
Принудительное управление коммутирующими элементами согласно EN 60947-5-1, приложение L, включая модуль вспомогательного контакта | да | ||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
Номинальное напряжение | Ue | В перем. тока | 600 |
Безопасное разъединение согласно EN 61140 | |||
между катушкой и вспомогательными контактами | В перем. тока | 300 | |
Между вспомогательными контактами | В перем. тока | 300 | |
Расчетный рабочий ток | |||
AC-15 | |||
220 B 240 B | Ie | A | 6 |
380 B 415 B | Ie | A | 3 |
500 В | Ie | A | 1.5 |
Контакты в серии: | A | ||
1 | 24 В | A | 2.5 |
2 | 60 В | A | 2.5 |
3 | 100 В | A | 1.5 |
3 | 220 В | A | 0.5 |
Обычный термический ток | Ith | A | 10 |
Надёжность контакта | Частота отказов | ? | <10-8, < один отказ на 100 млн. соединений (при Ue = 24 В пост. тока, Umin = 17 В, Imin = 5,4 мА) |
Срок службы компонента при Ue = 240 В | |||
AC-15 | Переключения | x 106 | 0.2 |
Пост. ток (DC) | |||
L/R = 50 мс: 2 контакта в серии при Ie = 0,5 A | Переключения | x 106 | 0.15 |
Примечание | Условия включения и отключения на основе DC-13 Л/П постоянны в соответствии с исходными данными | ||
Стойкость к коротким замыканиям без сваривания | |||
устройство защиты от максимальных перегрузок | |||
только защита от короткого замыкания | PKZM0-4 | ||
защита от короткого замыкания, макс. предохранитель | |||
500 В | A gG/gL | 6 | |
500 В | A безынерционный | 10 | |
Электрические тепловые потери при нагрузке с Ith на контакт | W | 0.3 |
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 9 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.4 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 1.2 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1.8 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 50 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012]) | |||
Rated control supply voltage Us at AC 50HZ | V | 230 - 230 | |
Rated control supply voltage Us at AC 60HZ | V | 240 - 240 | |
Rated control supply voltage Us at DC | V | 0 - 0 | |
Voltage type for actuating | AC | ||
Rated operation current Ie at AC-1, 400 V | A | 22 | |
Rated operation current Ie at AC-3, 400 V | A | 9 | |
Rated operation power at AC-3, 400 V | kW | 4 | |
Rated operation current Ie at AC-4, 400 V | A | 6.6 | |
Rated operation power Ie at AC-4, 400 V | kW | 3 | |
Modular version | No | ||
Number of auxiliary contacts as normally open contact | 1 | ||
Number of auxiliary contacts as normally closed contact | 0 | ||
Type of electrical connection of main circuit | Screw connection | ||
Number of normally closed contacts as main contact | 0 | ||
Number of main contacts as normally open contact | 3 |
Стандарты продукта | IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking | ||
Номер документа UL | E29096 | ||
Номер категории контроля UL | NLDX | ||
Номер документа CSA | 012528 | ||
Номер класса CSA | 3211-04 | ||
North America Certification | UL listed, CSA certified | ||
Спроектировано специально для Северной Америки | No |
