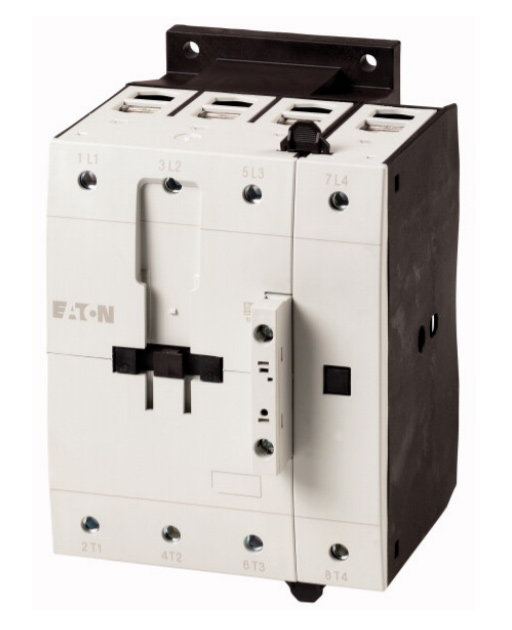

DILMP200(RAC24) контактор 200А, 4 полюса, управляющее напряжение 24-48В (AC), категория применения AC1

Товар в корзине
109924
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание DILMP200(RAC24) контактор 200А, 4 полюса, управляющее напряжение 24-48В (AC), категория применения AC1

Технические характеристики

Артикул 109924
Объем, дм3 3,318
Масса, кг 2,85

Программа поставок

Ассортимент Силовые контакторы
Применение Силовой контактор для 4-полюсных потребителей
Подассортимент Силовые контакторы до 200 A, 4-полюсн.
Категория применения AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
Техника присоединения Винтовые клеммы
Полюсы 4-полюсн.
Расчетный рабочий ток
AC-1
обычный термический ток, 3-полюсный, 50 - 60 Гц
при 40 °C Ith =Ie A 200
при 50 °C Ith =Ie A 188
при 60 °C Ith =Ie A 172
Применяемое для DILM150-XHI(A)(V)… DILM1000-XHI(V)…
Управляющее напряжение RAC 24: 24 V 50/60 Hz
Род тока: перем. ток/пост. ток Питание перем. тока
указания Коммутирующие элементы согласно EN 50012. Встроенная схема защиты электроники управления.

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока Переключения x 106 10
Управляется постоянным током DC Переключения x 106 10
Частота коммутаций, механическая
Работа от перем. тока Переключения/ч 3600
Управляется постоянным током DC Переключения/ч 3600
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-3 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут °C -25 - +60
в капсульном корпусе °C - 25 - 40
Хранение °C - 40 - 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты g 10
Вспомогательные блок-контакты
Замыкающие контакты g 7
Размыкающие контакты g 5
Класс защиты IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
Поперечные сечения соединения главного провода
тонкопроволочный с оконечной муфтой мм2 1 x (10 - 95) 2 x (10 - 70)
многожильный мм2 1 x (16 - 120) 2 x (16 - 95)
одно- или многожильные AWG 8 - 3/0
Плоский провод Количество сегментов x ширина x толщина мм 2 x (6 x 16 x 0,8)
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный мм2 1 x (0,75 - 4) 2 x (0,75 - 4)
тонкопроволочный с оконечной муфтой мм2 1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные AWG 18 - 14
Соединительный винт главного провода M10
Начальный пусковой момент Нм 14
Соединительный винт вспомогательного провода M3,5
Начальный пусковой момент Нм 1,2
Инструменты
Главный провод
внутренний шестигранник SW мм 5
Кабели системы управления
Отвертка с профилем Pozidriv Размер 2
Стандартная отвёртка мм 0,8 x 5,5 1 x 6
Цепи главного тока
Номинальная устойчивость к импульсу Uimp В перем. тока 8000
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции Ui В перем. тока 690
Номинальное напряжение Ue В перем. тока 690
Безопасное разъединение согласно EN 61140
между катушкой и контактами В перем. тока 440
между контактами В перем. тока 440
Включающая способность (cos ?) до 690 В A 1800 согласно IEC/EN 60947
Отключающая способность
220 B 230 B A 1150
380 B 400 B A 1150
500 В A 1150
660 B 690 B A 800
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В gG/gL 500 В A 250
690 В gG/gL 690 В A 200
Тип координации "1"
400 В gG/gL 500 В A 250
690 В gG/gL 690 В A 200
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C Ith =Ie A 200
при 50 °C Ith =Ie A 188
при 60 °C Ith =Ie A 172
в капсульном корпусе Ith A 160
обычный термический ток, 1-полюсный
разомкнут Ith A 516
в капсульном корпусе Ith A 464
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B Ie A 115
240 В Ie A 115
380 B 400 B Ie A 115
415 В Ie A 115
440 В Ie A 115
500 В Ie A 115
660 B 690 B Ie A 93
Расчетная рабочая мощность P кВт
220 B 230 B P кВт 37
240 В P кВт 40
380 B 400 B P кВт 55
415 В P кВт 70
440 В P кВт 75
500 В P кВт 85
660 B 690 B P кВт 90
постоянное напряжение
Расчетный рабочий ток Ie открытый
DC-1
60 В Ie A 200
110 В Ie A 200
220 В Ie A 200
440 В Ie A 10
DC-3
60 В Ie A 200
110 В Ie A 200
220 В Ie A 200
440 В Ie A 9
DC-5
60 В Ie A 200
110 В Ie A 200
220 В Ie A 150
440 В Ie A 8
Электрические тепловые потери
3-полюсн., при Ith W 60
Сопротивление на полюс мОм 0.5
Механические приводы
Безопасность по напряжению
Работа от перем. тока, 50 Гц втягивание x Uc 0.8 - 1.1
Работа от перем. тока, 50/60 Гц x Uc 0.8 - 1.1
Работа от перем. тока Отпускание x Uc 0.4 - 0.6
Управляется постоянным током DC втягивание x Uc 0.7 - 1.2
Управляется постоянным током DC Отпускание x Uc 0.2 - 0.6
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
Работа от перем. тока, 50/60 Гц втягивание VA 180
Работа от перем. тока, 50/60 Гц втягивание W 150
Работа от перем. тока, 50/60 Гц Удержание VA 3.1
Работа от перем. тока, 50/60 Гц Удержание W 2.1
Управляется постоянным током DC втягивание W 149
Управляется постоянным током DC Удержание W 2,1
Продолжительность включения % продолжительность включения 100
Время переключения 100 % UC (рекомендуемые значения)
Цепи главного тока
Работа от перем. тока
Задержка замыкания мс 28 - 33
Время открытия мс 35 - 41
Управляется постоянным током DC мс
Задержка замыкания мс 35
Время открытия мс 30
Время дугового разряда мс 15

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 200
Потеря мощности на полюс, в зависимости от тока sub>vid W 19
Потеря мощности оборудования, в зависимости от тока sub>vid W 57
Статическая потеря мощности, не зависит от тока sub>vs W 2.3
Способность отдавать потери мощности sub>ve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Power contactor, AC switching (ecl@ss8.1-27-37-10-03 [AAB718012])
Rated control supply voltage Us at AC 50HZ V 24 - 24
Rated control supply voltage Us at AC 60HZ V 24 - 24
Rated control supply voltage Us at DC V 0 - 0
Voltage type for actuating AC
Rated operation current Ie at AC-1, 400 V A 200
Rated operation current Ie at AC-3, 400 V A 115
Rated operation power at AC-3, 400 V kW 55
Rated operation current Ie at AC-4, 400 V A 136
Rated operation power Ie at AC-4, 400 V kW 75
Modular version No
Number of auxiliary contacts as normally open contact 0
Number of auxiliary contacts as normally closed contact 0
Type of electrical connection of main circuit Screw connection
Number of normally closed contacts as main contact 0
Number of main contacts as normally open contact 4

Апробации

Product Standards IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No. E29096
UL Category Control No. NLDX
CSA File No. 012528
CSA Class No. 2411-03, 3211-04
North America Certification UL listed, CSA certified
Specially designed for North America No

Характеристики

1: Модули вспомогательных контактов 2: Схема защиты
Условия переключения для 4-полюсных потребителей без двигателя Рабочая характеристика Не индуктивная или слабо индуктивная нагрузка Электрическое краткое обозначение Включение: 1 x расчетный рабочий ток Выключение: 1 x расчетный рабочий ток Категория применения 100 % AC-1 Типичные случаи применения Электрический нагрев

Размеры

Контакторы
боковое расстояние от заземлённых деталей: 10 мм
DILMP125 DILMP160 DILMP200
