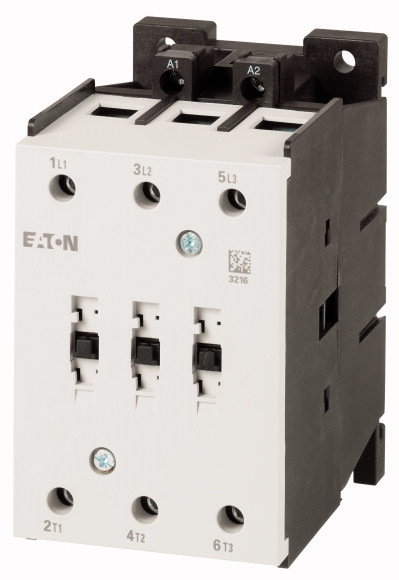

Описание DILMT80(230V50HZ/240V60HZ) Контактор 80А, управляющее напряжение 230В 50 Гц (АС), категория применения AC-3, AC-4
Технический паспорт - DILMT80(230V50HZ/240V60HZ) |
|||
| Тип | DILMT80(230V50HZ/240V60HZ) | ||
| № для зак. | 190965 | ||
| Каталог № | 190965 | ||
| 2100PIC-251 | |||
Программа поставок |
|||
| Ассортимент | Силовые контакторы | ||
| Применение | Силовой контактор для двигателей | ||
| Подассортимент | Силовые контакторы до 95 A, 3-полюсн. | ||
| Категория применения | AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп | ||
| Примечание | Не подходит для двигателей класса эффективности IE3. | ||
| Техника присоединения | Винтовые клеммы | ||
| Полюсы | 3-полюсн. | ||
| Расчетный рабочий ток | |||
| AC-3 | |||
| 380 B 400 B | Ie | A | 80 |
| AC-1 | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 110 |
| максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц | |||
| AC-3 | |||
| 220 B 230 B | P | кВт | 25 |
| 380 B 400 B | P | кВт | 37 |
| 660 B 690 B | P | кВт | 37 |
| графические условные обозначения | 210S045 | ||
| комбинируется со вспомогательным контактом | DILT-XHI01(10) DILMT95-XHI11-SR | ||
| Управляющее напряжение | 230 V 50 Hz, 240 V 60 Hz | ||
| Род тока: перем. ток/пост. ток | Питание перем. тока | ||
| Подключение к SmartWire-DT | нет | ||
| Типоразмер | 4 | ||
Технические характеристики |
|||
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947, GB14048, EN60335-1 | ||
| Механический срок службы | |||
| Работа от перем. тока | Переключения | x 106 | 5 |
| AC-3 | Переключения | x 106 | 0.9 |
| Частота коммутаций, механическая | |||
| Работа от перем. тока | Переключения/ч | 3600 | |
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +55 | |
| Хранение | °C | - 40 - 80 | |
| установочное положение | 000I052 | ||
| Класс защиты | IP20 | ||
| Вес | |||
| Работа от перем. тока | кг | 1.26 | |
| Техника присоединения: винтовое соединение | |||
| Поперечные сечения соединения главного провода | |||
| одножильный | мм2 | 1 x (6 - 50) 2 x (6 - 25) | |
| многожильный | мм2 | 1 x (6 - 50) 2 x (6 - 25) | |
| Длина зачистки | мм | 16 | |
| Соединительный винт | M8 | ||
| Начальный пусковой момент | Нм | 6 | |
| Инструменты | |||
| внутренний шестигранник | SW | мм | 4 |
| Поперечные сечения подсоединяемых вспомогательных проводов | |||
| одножильный | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| Соединительный винт | M3,5 | ||
| Начальный пусковой момент | Нм | 1,2 | |
| Инструменты | |||
| Отвертка с профилем Pozidriv | Размер | 2 | |
| Цепи главного тока | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 6000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В перем. тока | 690 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Отключающая способность | |||
| 380 B 400 B | A | 640 | |
| Переменное напряжение | |||
| AC-1 | |||
| Расчетный рабочий ток | |||
| обычный термический ток, 3-полюсный, 50 - 60 Гц | |||
| разомкнут | |||
| при 40 °C | Ith =Ie | A | 110 |
| AC-3 | |||
| Расчетный рабочий ток | |||
| открытый, 3-полюсный, 50 - 60 Гц | |||
| 220 B 230 B | Ie | A | 80 |
| 240 В | Ie | A | 80 |
| 380 B 400 B | Ie | A | 80 |
| 380 B 400 B | Ie | A | 80 |
| Расчетная рабочая мощность | P | кВт | |
| 220 B 230 B | P | кВт | 25 |
| 380 B 400 B | P | кВт | 37 |
| 660 B 690 B | P | кВт | 37 |
| Механические приводы | |||
| Безопасность по напряжению | |||
| Работа от перем. тока | втягивание | x Uc | 0.85 - 1.1 |
| Потребляемая мощность катушки в обесточенном состоянии и 1,0 x US | |||
| 50 Гц | втягивание | VA | 350 |
| 50 Гц | Удержание | VA | 34 |
| 50 Гц | Удержание | W | 9 |
| 60 Гц | втягивание | VA | 300 |
| 60 Гц | Удержание | VA | 26 |
| 60 Гц | Удержание | W | 8 |
| 50/60 Гц | втягивание | VA | 0 |
| 50/60 Гц | Удержание | VA | 0 |
| 50/60 Гц | Удержание | W | 0 |
Bauartnachweis nach IEC/EN 61439 |
|||
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
Технические характеристики согласно ETIM 7.0 |
|||
| Low-voltage industrial components (EG000017) / Power contactor, AC switching (EC000066) | |||
| Электротехника, электроника, системы автоматизации / Низковольтная коммутационная техника / Contactor (LV) / Power contactor, AC switching (ecl@ss10.0.1-27-37-10-03 [AAB718015]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 230 - 230 | |
| Rated control supply voltage Us at AC 60HZ | V | 240 - 240 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Rated operation current Ie at AC-1, 400 V | A | 110 | |
| Rated operation current Ie at AC-3, 400 V | A | 80 | |
| Rated operation power at AC-3, 400 V | kW | 37 | |
| Rated operation current Ie at AC-4, 400 V | A | 0 | |
| Rated operation power at AC-4, 400 V | kW | 0 | |
| Rated operation power NEMA | kW | 0 | |
| Modular version | No | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Number of normally closed contacts as main contact | 0 | ||
| Number of main contacts as normally open contact | 3 | ||
Апробации |
|||
| Specially designed for North America | No | ||
Размеры |
|||
| 2100DIM-56 | |||
| 2100DIM-61 | |||
