Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Отдельное устройство/законченное устройство | Отдельное устройство | ||

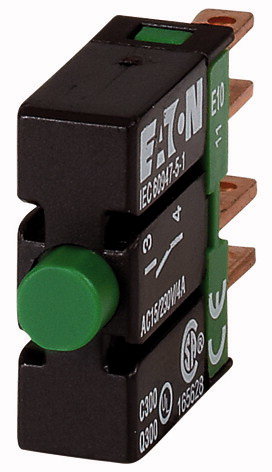

| Основная функция дополнительного оснащения | Контактные элементы | ||
| Техника присоединения | ножевой контакт | ||
| Описание | допустимое рабочее напряжение: 5 - 250 В | ||
| Назначение контактов | |||
| Замык. = замыкающий контакт | 1 замык | ||
| графические условные обозначения | |||
| Диаграмма хода контакта, ход в соединении с фронтальным элементом | |||
| Класс защиты | IP20 с ISH2,8 | ||
| Подключение к SmartWire-DT | нет |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660 | ||
| Механический срок службы | Переключения | x 106 | > 100 |
| частота приведения в действие | Переключения/ч | 3600 | |
| Сила нажатия | N | 3 | |
| Класс защиты IEC/EN 60529 | IP20 с ISH2,8 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| разомкнут | °C | -25 - +60 | |
| в капсульном корпусе | °C | - 25 - 40 | |
| установочное положение | любая | ||
| Удароустойчивость | g | > 40 согл. IEC 60068-2-27 Длительность ударного воздействия 11 мс Полусинус | |
| Поперечные сечения соединения | мм2 | 0,5 - 1,0 | |
| Плоские ножевые клеммы | 2,8 x 0,8 мм согл. DIN 46244 | ||
| Быстроразъёмный соединитель | 2,8 x 0,8 мм согл. DIN 46247 и IEC 60760 | ||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 250 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальное напряжение | Ue | В перем. тока | 250 |
| Надёжность управляющей системы | |||
| при 24 В пост. тока/5 мА | HF | Частота отказов | < 10-7 (т.е. 1 отказ на 107 соединений) |
| при 5 В пост. тока/1 мА | HF | Частота отказов | < 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) |
| Применение изолированного обжимного наконечника ISH 2,8 | >24 В переменного/постоянного тока рекомендуется >50 В переменного тока или 120 В постоянного тока являются обязательными, даже на свободных подключениях с плоскими штекерами | ||
| макс. защита от короткого замыкания | |||
| без плавкого предохранителя | Тип | FAZ-B6/1 | |
| Предохранитель | gG/gL | A | 10 |
| Коммутационная способность | |||
| Расчетный рабочий ток | Ie | A | |
| AC-15 | |||
| 24 В | Ie | A | 4 |
| 48 В | Ie | A | 4 |
| 110 В | Ie | A | 4 |
| 220 В 230 В 240 В | Ie | A | 4 |
| DC-13 | |||
| 24 В | Ie | A | 1.5 |
| 42 В | Ie | A | 1 |
| 60 В | Ie | A | 0.8 |
| 110 В | Ie | A | 0.5 |
| 220 В | Ie | A | 0.2 |
| Электрический срок службы AC-15 по IEC/EN 60947-5-1 при 230 В; Ie = расчетный рабочий ток |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 4 |
| Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0.1 |
| Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
| Статическая потеря мощности, не зависит от тока | Pvs | W | 0 |
| Способность отдавать потери мощности | Pve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 60 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010]) | |||
| Number of contacts as change-over contact | 0 | ||
| Number of contacts as normally open contact | 1 | ||
| Number of contacts as normally closed contact | 0 | ||
| Rated operation current Ie at AC-15, 230 V | A | 6 | |
| Type of electric connection | Screw connection | ||
| Model | Top mounting | ||
| Mounting method | Front fastening |
Апробации
| Product Standards | IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking | ||
| UL File No. | E29184 | ||
| UL Category Control No. | NKCR | ||
| CSA File No. | 46552 | ||
| CSA Class No. | 3211-03 | ||
| North America Certification | UL listed, CSA certified |
