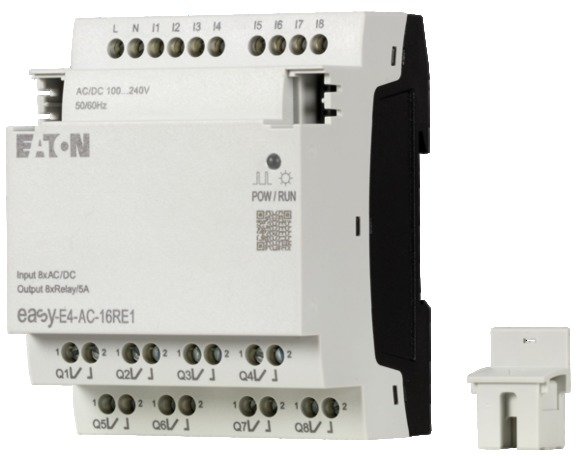

EASY-E4-AC-16RE1 Модуль ввода / вывода 100/240V AC/DC, 8DI, 8DO реле 5А

Товар в корзине
197222
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание EASY-E4-AC-16RE1 Модуль ввода / вывода 100/240V AC/DC, 8DI, 8DO реле 5А

Модуль расширения входов/выходов, Применяемое для easyE4, 100–240 В перем. тока, 110–220 В пост. тока (cULus: 100-110 В пост. тока ), Расширение входов (количество) digital: 8, резьбовыми клеммами

Модуль расширения входов/выходов, Питающее напряжение: 100–240 В перем. тока, 110–220 В пост. тока (cULus: 100-110 В пост. тока), Можно подключать через easyConnect, установочное положение: вертикально или горизонтально, Класс защиты (IEC/EN 60529, EN50178, VBG 4): IP20, Стандарты и положения: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 60664, IEC 61131-2, EN 61010, EN 50178, cULus per UL 61010, CSA C22.2 No.61010

Программа поставок

Ассортимент

Реле управления easyE4

Подассортимент

Усовершенствование цифровых входных/выходных устройств easyE4

Основная функция

easyE4: расширения

Описание

Дополнительное устройство ввода/вывода для реле управления easyE4

Возможна установка дополнительных цифровых устройств ввода/вывода серии easyE4 с разъемом easy-E4-CONNECT1 (поз. Y7-197225)

Номинальное рабочее напряжение 100–240 В перем. тока или 100–240 В пост. тока (cULus: 100–110 В пост. тока)

Цифровые входы: 8

Цифровые выходы: 8 реле

Винтовые клеммы

Входы

Расширение входов (количество)

цифровой: 8

Дополнительные особенности

дисплей

со светодиодными индикаторами состояния

Программное обеспечение

EASYSOFT-SWLIC/easySoft 7

Питающее напряжение

100 - 240 V AC, 100 - 240 V DC (cULus: 100 - 110 V DC)

Применяемое для

easyE4

Технические характеристики

Общее

Стандарты и положения

EN 61000-6-2

EN 61000-6-3

IEC 60068-2-6

IEC 60068-2-27

IEC 60068-2-30

IEC 61131-2

EN 61010

EN 50178

Допуски

Апробации

cULus

Допуски

Сертификат

CE

Размеры (Ш x В x Г)

71,5 x 90 x 58 мм

Вес

0.232 кг

Монтаж

DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)

Способ подключения

винтовая клемма

Поперечные сечения соединения

Винтовые клеммы

одножильный

0.2 - 4 мм

2

Винтовые клеммы

тонкопроволочный

0.2 - 2,5 мм

2

Винтовые клеммы

одно-/тонкопроволочный, с оконечной муфтой

0,2 - 2,5 мм

2

Винтовые клеммы

Одно- или многожильный

22 - 12 AWG

Винтовые клеммы

Стандартная отвёртка

0.8 x 3.5 мм

Винтовые клеммы

Начальный пусковой момент

0.5 - 0.7 Нм

Винтовые клеммы

Длина зачистки

6.5 мм

Климатические внешние условия

Рабочая температура

-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C

Конденсация

Предотвратить конденсацию, воспользовавшись соответствующими мерами

Хранение [ϑ]

-40 - +70 °C

относительная влажность воздуха

согласно IEC 60068-2-30, IEC 60068-2-78

5 - 95 %

Давление воздуха (эксплуатация)

795 - 1080 hPa

Механические внешние условия

Класс защиты (IEC/EN 60529, EN50178, VBG 4)

IP20

Колебания

согласно IEC 60068-2-6

постоянная амплитуда 0,15 мм: 10 - 57

постоянное ускорение 2 г: 57 - 150 Гц

Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс

18 Шоки

Падение (IEC/EN 60068-2-31) [Высота падения]

50 мм

свободное падение, в упаковке (IEC/EN 60068-2-32)

0.3 M

установочное положение

вертикально или горизонтально

Электромагнитная совместимость (ЭМС)

Категория перенапряжения / степень загрязнения

III/2

Электростатическая разрядка (ESD)

примененный стандарт

согласно IEC EN 61000-4-2

Электростатическая разрядка (ESD)

Выход воздуха

8 кВ

Электростатическая разрядка (ESD)

Разряд контакта

6 кВ

электромагнитные поля (RFI), согласно IEC EN 61000-4-3

0,8 - 1,0 ГГц: 10

1,4 - 2 ГГц: 3

2,0 - 2,7 ГГц: 1 V/m

Подавление радиочастотных помех

EN 61000-6-3, Класс B

Импульсное напряжение

согласно IEC/EN 61000-4-4

Кабели питания: 2

Сигнальные провода: 2 кВ

мощные импульсы (скачок напряжения)

согласно IEC/EN 61000-4-5

1 кВ (кабели питания симметричные)

2 кВ (кабели питания, асимметричные)

Впуск согласно IEC/EN 61000-4-6

10 В

Прочность изоляции

Измерение воздушных зазоров и путей утечки тока

nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201

Прочность изоляции

в соответствии с EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 № 61010-2-201

Электропитание

Номинальное напряжение [Ue]

100–240 В перем. тока (–15 %/+10 %)

100 - 240 DC (cULus: 100 -110 DC) (-15/+10%) В

Допустимый диапазон [Ue]

85 - 264 V AC

85 - 264 V DC (cULus: 85 - 120 V DC)

Остаточная пульсация

≦ 5 %

Защита от неправильной полярности

да

Частота

50/60 (± 5%) Гц

Посадки напряжения

≤ 20 мс при 100 В перем. тока

10 мс при 100 В пост. тока мс

Предохранитель

≧ 1A (T) A

Потеря мощности [P]

тип. 11 W

Цифровые входы 115/230 В перем. тока

Количество

8

Гальваническое разделение

для электропитания: нет

между входами: нет

для выходов: да

к базовому модулю: да

к дополнительным блокам: да

Номинальное рабочее напряжение [Ue]

100 - 240 V AC

100 - 240 V DC (cULus: 100 - 110 V DC) В

Входное напряжение [Ue]

Состояние 0: 0 - 40 В пер./пост. тока

Состояние 1: 79–264 В перем./пост. тока (cULus: 79–264 В перем. тока/79–120 В пост. тока) В

Номинальная частота

50/60 Гц

Входной ток при статусе 1

I1 - I8: 8 x 0,25 (при 115 В перем. тока, 60 Гц)

I1 - I8: 8 x 0,5 (при 230 В перем. тока, 50 Гц)

I1 - I8: 8 x 0,25 (при 115 В пост. тока)

I1 - I8: 8 x 0,5 (при 230 В пост. тока) мА

Время задержки

тип 39⁄32 (0 - > 1/1 -> 0, 50/60 Гц) для переменного тока

тип 0,5 (0 -> 1/1 -> 0, для постоянного тока мс

Длина провода

40 (неэкранированный) M

Релейные выходы

Количество

8

Выходы в группах для

1

Параллельная схема выходов для увеличения мощности

Не разрешается

Предохранитель выходного реле

Автоматический выключатель B16 или плавкий предохранитель 8 A (T)

Гальваническое разделение

Безопасное разъединение согласно EN 50178: 300 В перем. тока

Изоляция базы: 600 В перем. тока

для электропитания: да

для входов: да

между выходами: да

к периферийным устройствам: да

Контакты

обычный термический ток (10 A UL)

5 A

Контакты

рекомендовано для нагрузки 12 В перем./пост. тока

> 500 мА

Контакты

Номинальная устойчивость к импульсу Uimpконтактной катушки

6 кВ

Контакты

Номинальное напряжение [Ue]

240 В перем. тока

Номинальные выдерживаемые напряжения изоляции [Ui]

240 В перем. тока

Безопасное разъединение согласно EN 50178

300 между катушкой и контактом

300 между двумя контактами В перем. тока

Включающая способность

AC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]

300000

Включающая способность

DC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]

200000

Отключающая способность

AC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]

300000

Отключающая способность

DC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]

200000

Нагрузка лампы накаливания

1000 Вт при 230/240 В перем. тока [Переключения]

25000

Нагрузка лампы накаливания

500 Вт при 115/120 В перем. тока [Переключения]

25000

Ламповая нагрузка на люминесцентные лампы

Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока

с предвключённым электрическим устройством [Переключения]

25000

Ламповая нагрузка на люминесцентные лампы

Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока

без компенсации [Переключения]

25000

Ламповая нагрузка на люминесцентные лампы

Ламповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом [Переключения]

25000

частота переключения

механические переключения

10 x 10

6

частота переключения

частота переключения

10 Гц

частота переключения

Омическая нагрузка/ламповая нагрузка

2 Гц

частота переключения

индуктивная нагрузка

0.5 Гц

UL/CSA

Ток длительной нагрузки при 240 В перем. тока

5 A

UL/CSA

Ток длительной нагрузки при 24 В пост. тока

5 A

UL/CSA

Перем. ток (AC)

Коды оценки управляющего контура (категория применения)

В 300 Лёгкий пилотный режим

UL/CSA

Перем. ток (AC)

Макс. номинальное напряжение

300 В перем. тока

UL/CSA

Перем. ток (AC)

макс. ток длительной нагрузки cos ϕ = 1 при B 300

5 A

UL/CSA

Перем. ток (AC)

макс. кажущаяся мощность при включении/выключении (Make/Break) cos ϕ = 1 при B 300

3600/360 VA

UL/CSA

Пост. ток (DC)

Коды оценки управляющего контура (категория применения)

R 300 Лёгкий пилотный режим

UL/CSA

Пост. ток (DC)

Макс. номинальное напряжение

300 В пост. тока

UL/CSA

Пост. ток (DC)

макс. ток длительной нагрузки при R 300

1 A

UL/CSA

Пост. ток (DC)

макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300

28/28 VA

Питающее напряжение U

Aux

Потеря мощности [P]

11 W

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Статическая потеря мощности, не зависит от тока [Pvs]

11 W

Мин. рабочая температура

-25 °C

Макс. рабочая температура

+55 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей

10.2.2 Коррозионная стойкость

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей

10.2.3.1 Нагревостойкость изоляции

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей

10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей

10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей

10.2.4 Устойчивость к ультрафиолетовому излучению

Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей

10.2.5 Подъём

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей

10.2.6 Испытание на удар

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей

10.2.7 Ярлыки

Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции

Требования производственного стандарта выполнены.

10.4 Воздушные промежутки и пути утечки тока

Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования

Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции

10.9.2 Электрическая прочность при рабочей частоте

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции

10.9.3 Прочность по отношению к импульсному напряжению

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции

10.9.4 Проверка оболочек кабелей из изолирующего материала

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев

Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.12 Электромагнитная совместимость

Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.13 Механическая функция

Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

PLC's (EG000024) / Logic module (EC001417)

Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module (ecl@ss10.0.1-27-24-22-16 [AKE539014])

Supply voltage AC 50 Hz

85 - 264 V

Supply voltage AC 60 Hz

85 - 264 V

Supply voltage DC

85 - 264 V

Voltage type of supply voltage

AC/DC

Switching current

5 A

Number of analogue inputs

0

Number of analogue outputs

0

Number of digital inputs

8

Number of digital outputs

8

With relay output

Yes

Number of HW-interfaces industrial Ethernet

0

Number of interfaces PROFINET

0

Number of HW-interfaces RS-232

0

Number of HW-interfaces RS-422

0

Number of HW-interfaces RS-485

0

Number of HW-interfaces serial TTY

0

Number of HW-interfaces USB

0

Number of HW-interfaces parallel

0

Number of HW-interfaces Wireless

0

Number of HW-interfaces other

2

With optical interface

No

Supporting protocol for TCP/IP

No

Supporting protocol for PROFIBUS

No

Supporting protocol for CAN

No

Supporting protocol for INTERBUS

No

Supporting protocol for ASI

No

Supporting protocol for KNX

No

Supporting protocol for MODBUS

No

Supporting protocol for Data-Highway

No

Supporting protocol for DeviceNet

No

Supporting protocol for SUCONET

No

Supporting protocol for LON

No

Supporting protocol for PROFINET IO

No

Supporting protocol for PROFINET CBA

No

Supporting protocol for SERCOS

No

Supporting protocol for Foundation Fieldbus

No

Supporting protocol for EtherNet/IP

No

Supporting protocol for AS-Interface Safety at Work

No

Supporting protocol for DeviceNet Safety

No

Supporting protocol for INTERBUS-Safety

No

Supporting protocol for PROFIsafe

No

Supporting protocol for SafetyBUS p

No

Supporting protocol for other bus systems

No

Radio standard Bluetooth

No

Radio standard WLAN 802.11

No

Radio standard GPRS

No

Radio standard GSM

No

Radio standard UMTS

No

IO link master

No

Redundancy

No

With display

No

Degree of protection (IP)

IP20

Basic device

No

Expandable

Yes

Expansion device

Yes

With timer

No

Rail mounting possible

Yes

Wall mounting/direct mounting

Yes

Front build in possible

No

Rack-assembly possible

No

Suitable for safety functions

No

Category according to EN 954-1

SIL according to IEC 61508

None

Performance level acc. EN ISO 13849-1

None

Appendant operation agent (Ex ia)

No

Appendant operation agent (Ex ib)

No

Explosion safety category for gas

None

Explosion safety category for dust

None

Width

71.5 mm

Height

90 mm

Depth

58 mm

Апробации

UL File No.

E205091

UL Category Control No.

NRAQ/7

North America Certification

UL listed

Degree of Protection

IEC: IP20, UL/CSA Type: -

Отзывы (0) EASY-E4-AC-16RE1 Модуль ввода / вывода 100/240V AC/DC, 8DI, 8DO реле 5А

Написать отзыв
Также вас могут заинтересовать
Быстрый просмотр
170124
EU5C-SWD-PROFINET шлюз SWD Profinet
Цена:
75 346,33
Цена:
27 555,02
Обратный звонок
Вам перезвонят
Ваше имя
Телефон для обратной связи
Краткое описание Вашего вопроса
