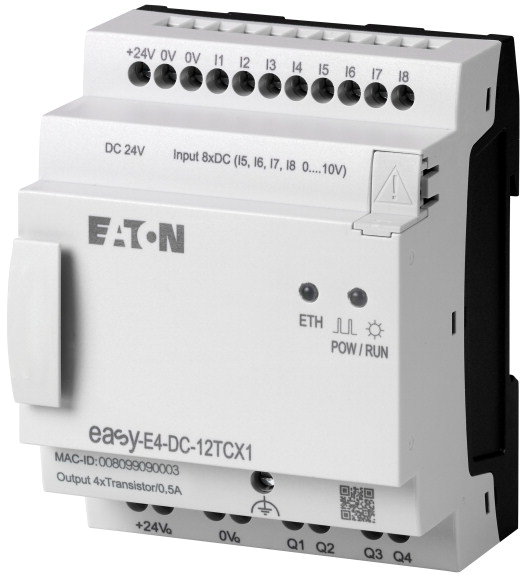

Реле управления, easyE4 (расширяемый, Ethernet), 24 В пост. тока, Входы цифровой: 8, из них используется аналоговым способом: 4, резьбовыми клеммами
Программа поставок
Основная функция
easyE4: базовое устройство
Описание
Электронное реле управления
со светодиодными индикаторами состояния
с интерфейсом Ethernet
Возможна установка дополнительных цифровых устройств ввода/вывода серии easyE4 с разъемом easy-E4-CONNECT1 (поз. Y7-197225)
Номинальное рабочее напряжение 24 В пост. тока
8 цифровых входов, из них 4 могут быть использованы как аналоговые,
Цифровые выходы: 4 транзистора
Винтовые клеммы
Поставка настроенной в соответствии с требованиями пользователя программы возможна для поз. (Y7) -2010781 EASY-COMBINATION
Входы
цифровой
8
из них используется аналоговым способом
4
Выходы
Выходы, количество
Транзистор: 4
Дополнительные особенности
Часы реального времени
✔
Модули расширения
возможно расширение
возможность работу по сети (Ethernet)
Питающее напряжение
24 В пост. тока
Программное обеспечение
EASYSOFT-SWLIC/easySoft 7
Способ подключения
винтовая клемма
Технические характеристики
Общее
Стандарты и положения
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
Допуски
Апробации
cULus
Допуски
Сертификат
CE
Допуски
Классификации перевозки
DNV GL
Допуски
0000SPC-596
Размеры (Ш x В x Г)
71,5 x 90 x 58 мм
Вес
0.155 кг
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Способ подключения
винтовая клемма
Ethernet
Подключение
Штекер RJ45, 8 контактов
Ethernet
Вид провода
CAT5
Поперечные сечения соединения
Винтовые клеммы
одножильный
0.2 - 4 мм
2
Винтовые клеммы
тонкопроволочный
0.2 - 2,5 мм
2
Винтовые клеммы
одно-/тонкопроволочный, с оконечной муфтой
0,2 - 2,5 мм
2
Винтовые клеммы
Одно- или многожильный
22 - 12 AWG
Винтовые клеммы
Стандартная отвёртка
0.8 x 3.5 мм
Винтовые клеммы
Начальный пусковой момент
0.5 - 0.7 Нм
Винтовые клеммы
Длина зачистки
6.5 мм
Дисплей
Индикация состояния (светодиод)
Питание/ПУСК
Ethernet
Климатические внешние условия
Рабочая температура
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение [ϑ]
-40 - +70 °C
относительная влажность воздуха
согласно IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания
согласно IEC 60068-2-6
постоянная амплитуда 0,15 мм: 10 - 57
постоянное ускорение 2 г: 57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения
III/2
Электростатическая разрядка (ESD)
примененный стандарт
согласно IEC EN 61000-4-2
Электростатическая разрядка (ESD)
Выход воздуха
8 кВ
Электростатическая разрядка (ESD)
Разряд контакта
6 кВ
электромагнитные поля (RFI), согласно IEC EN 61000-4-3
0,8 - 1,0 ГГц: 10
1,4 - 2 ГГц: 3
2,0 - 2,7 ГГц: 1 V/m
Подавление радиочастотных помех
EN 61000-6-3, Класс B
Импульсное напряжение
согласно IEC/EN 61000-4-4
Кабели питания: 2
Сигнальные провода: 2 кВ
мощные импульсы (скачок напряжения)
согласно IEC/EN 61000-4-5
0.5 кВ (кабели питания симметричны)
1 кВ (кабели питания, асимметричные)
Впуск согласно IEC/EN 61000-4-6
10 В
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Прочность изоляции
согласно EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 № 61010-2-201
Буферизация часов реального времени
Буферизация часов реального времени
252U084
① резервное время (часы) при полностью заряженном суперконденсаторе
② Срок службы (годы)
Точность часов реального времени на входах
тип. ± 2 (± 0,2 ч⁄год) с/день
в зависимости от температуры окружающей среды возможны колебания до ± 5 с./день (± 0,5 ч/год)
Точность воспроизведения реле времени
Точность реле времени (от значения)
± 0.02 %
Разрешение
Диапазон „S”
5 мс
Разрешение
Диапазон „M:S”
1 с
Разрешение
Диапазон „H:M”
1 мин
Электропитание
Номинальное напряжение [Ue]
24 пост. тока (-15/+20%) В
Допустимый диапазон [Ue]
20.4 - 28.8 V DC
Остаточная пульсация
≦ 5 %
Защита от неправильной полярности
да
входной ток
до 80 мА при Ue
Посадки напряжения
≤ 10 мс
Предохранитель
≧ 1A (T) A
Потеря мощности [P]
тип. 2 W
Потеря мощности при 24 В пост. тока
2 W
Цифровые входы 24 В пост. тока
Количество
8
Входы используются как аналоговые
4 (I5, I6, I7, I8)
Гальваническое разделение
для электропитания: нет
для карты памяти: нет
к Ethernet: да
между входами: нет
для выходов: да
к периферийным устройствам: да
Номинальное напряжение [Ue]
24 В пост. тока
входное напряжение
Состояние 0: ≦ 5 (I1 - I8)
Состояние 1: ≧ 15 (I1–I8) В пост. тока
Входной ток при статусе 1
3,3 (I1–I4)
1,8 (I5–I8) мА
Время задержки
20 (0 -> 1/1 -> 0, дребезг ВКЛ)
тип 0,015 (0 -> 1/1 -> 0, подавление ложных сигналов выключено) мс
Длина провода
100 (неэкранирован.) M
Частотный счетчик
Количество
4 (I1, I2, I3, I4)
Частотный счетчик
Частота счета
≦ 10 кГц
Частотный счетчик
форма импульсов
Прямоугольник
Частотный счетчик
Соотношение импульс-пауза
1:1
Частотный счетчик
Длина провода
≦ 20 (экранированный) M
инкрементальный счетчик данных
Количество входов счетчиков
2 (I1 + I2, I3 + I4)
инкрементальный счетчик данных
диапазон значений
от –2147483648 до +2147483647
инкрементальный счетчик данных
Частота счета
≦ 10 кГц
инкрементальный счетчик данных
форма импульсов
Прямоугольник
инкрементальный счетчик данных
Смещение сигнала
90°
инкрементальный счетчик данных
Соотношение импульс-пауза
1:1
инкрементальный счетчик данных
Длина провода
≦ 20 (экранированный) M
Быстрые цифровые входы
Количество
4 (I1, I2, I3, I4)
Быстрые цифровые входы
диапазон значений
от –2147483648 до +2147483647
Быстрые цифровые входы
Частота счета
≦ 10 кГц
Быстрые цифровые входы
форма импульсов
Прямоугольник
Быстрые цифровые входы
Соотношение импульс-пауза
1:1
Быстрые цифровые входы
Длина провода
≦ 20 (экранирован.) M
Аналоговые входы
Количество
4 (I5, I6, I7, I8)
Гальваническое разделение
для электропитания: нет
к карте памяти: нет
к Ethernet: да
между входами: нет
для выходов: да
к периферийным устройствам: да
Вид входа
напряжение при пост. токе
Зона сигнала
0 - 10 В пост. тока
Разрешение
12 бит (значение 0–4095)
Входной импеданс
13.3 kΩ
Точность фактического значения
Два устройства из серии
± 3 ± 0,12 В %
Точность фактического значения
внутри устройства
± 2, ± 0,12 В %
Время преобразования аналоговое/цифровое
каждый цикл ЦПУ мс
входной ток
< 1 мА
Длина провода
≦ 30, экранирован. M
Транзисторные выходы
Количество
4
Номинальное напряжение [Ue]
24 В пост. тока
Допустимый диапазон [Ue]
20.4 - 28.8 V DC
Остаточная пульсация
≦ 5 %
Питающий ток
тип./макс. 15 мА
Защита от неправильной полярности
Да (предупреждение: в случае обратной полярности подключения на выходе произойдет короткое замыкание).
Гальваническое разделение
для электропитания: да
для карты памяти: да
к Ethernet: да
для входов: да
к кнопкам управления: да
между выходами: нет
к периферийным устройствам: да
Расчетный рабочий ток при состоянии „1” постоянного тока на канал [Ie]
макс. 0,5 A
Ток утечки при статусе „0” на канал
< 0.005 мА
Макс. выходное напряжение
1 (при статусе 0 на каждом канале)
U = U
e
- 1 В (состояние 1 при I
e
= 0,5 A) В
защита от короткого замыкания
да, электронные (Q1–Q4)
Ток расцепителя короткого замыкания для Ra≦ 10 мОм
0,7 ≦ I
e
≦ 1,7 на каждый выход
зависит от количества активных каналов и их нагрузки A
общий ток короткого замыкания
6.8 A
отключение по температуре
да
макс. частота переключения при постоянной омической нагрузке
abhängig von der Zykluszeit des Basisgeräts und bei Erweiterungsgeräten auch von deren Übertragungszeit Переключения/ч
Возможность параллельного подключения выходов
при омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы
Группа 1: Q1 до Q4
Возможность параллельного подключения выходов
Число выходов [макс.]
4
Возможность параллельного подключения выходов
макс. общий ток
2 A
Индуктивная нагрузка по EN 60947-5-1
без внешней схемы защиты
DC-13, T0,95 = 72 мс, П = 48 Ω, Л = 1,15 H
Коэффициент одновременности
0.25 g
Индуктивная нагрузка по EN 60947-5-1
без внешней схемы защиты
DC-13, T0,95 = 72 мс, П = 48 Ω, Л = 1,15 H
Продолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1
без внешней схемы защиты
T0,95 = 15 мс, R = 48 Ω, L = 0,24 H
Коэффициент одновременности
0.25 g
Индуктивная нагрузка по EN 60947-5-1
без внешней схемы защиты
T0,95 = 15 мс, R = 48 Ω, L = 0,24 H
Продолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1
с внешней схемой защиты
Коэффициент одновременности
1 g
Индуктивная нагрузка по EN 60947-5-1
с внешней схемой защиты
Продолжительность включения
100 % продолжительность включения
Индуктивная нагрузка по EN 60947-5-1
с внешней схемой защиты
макс. частота переключения, макс. продолжительность включения
В зависимости от схемы защиты Переключения
Питающее напряжение U
Aux
Потеря мощности [P]
2 W
Ethernet
Скорость передачи данных
10/100 MBit/s
Подключение
Штекер RJ45, 8 контактов
Вид провода
CAT5
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Статическая потеря мощности, не зависит от тока [Pvs]
2 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей
10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей
10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Logic module (EC001417)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Switching current
0.5 A
Number of analogue inputs
4
Number of analogue outputs
0
Number of digital inputs
8
Number of digital outputs
4
With relay output
No
Number of HW-interfaces industrial Ethernet
1
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces other
1
With optical interface
No
Supporting protocol for TCP/IP
Yes
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
Yes
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
Redundancy
No
With display
No
Degree of protection (IP)
IP20
Basic device
Yes
Expandable
Yes
Expansion device
No
With timer
Yes
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
Yes
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
None
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
71.5 mm
Height
90 mm
Depth
58 mm
Апробации
UL File No.
E205091
UL Category Control No.
NRAQ/7
North America Certification
UL listed
Degree of Protection
IEC: IP20, UL/CSA Type: -
