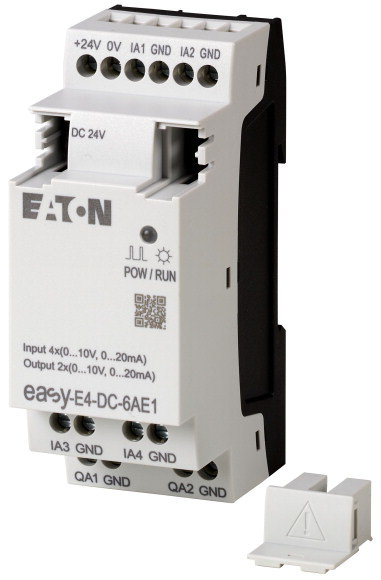

EASY-E4-DC-6AE1 Модуль ввода / вывода 24V DC, 4AI/2AO 0-10V/ 0,4-20 мА, 20 бит, каждый канал настраивается

Модуль расширения входов/выходов, Применяемое для easyE4, 24 В пост. тока, Расширение входов (количество) analog: 4, резьбовыми клеммами
Модуль расширения входов/выходов, Питающее напряжение: 24 В пост. тока, Можно подключать через easyConnect, установочное положение: вертикально или горизонтально, Класс защиты (IEC/EN 60529, EN50178, VBG 4): IP20, Стандарты и положения: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 61131-2, EN 61010, EN 50178, cULus per UL 61010, CSA C22.2 No.61010
Программа поставок
Ассортимент
Реле управления easyE4
Подассортимент
Усовершенствование аналоговых входных/выходных устройств easyE4
Основная функция
easyE4: расширения
Описание
Дополнительное устройство ввода/вывода для реле управления easyE4
Возможна установка дополнительных цифровых устройств ввода/вывода серии easyE4 с разъемом easy-E4-CONNECT1 (поз. Y7-197225)
Номинальное рабочее напряжение 24 В пост. тока
Аналоговые входы: 4
Аналоговые выходы: 2
Винтовые клеммы
Входы
Расширение входов (количество)
Аналоговый: 4
аналоговый
4
Дополнительные особенности
дисплей
со светодиодными индикаторами состояния
Программное обеспечение
EASYSOFT-SWLIC/easySoft 7
Питающее напряжение
24 В пост. тока
Применяемое для
easyE4
Технические характеристики
Общее
Стандарты и положения
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
Допуски
Апробации
cULus
Допуски
Сертификат
CE
Допуски
Классификации перевозки
DNV GL
Допуски
0000SPC-596
Размеры (Ш x В x Г)
35,5 x 90 x 58 мм
Вес
0.088 кг
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Способ подключения
винтовая клемма
Поперечные сечения соединения
Винтовые клеммы
одножильный
0.2 - 4 мм
2
Винтовые клеммы
тонкопроволочный
0.2 - 2,5 мм
2
Винтовые клеммы
одно-/тонкопроволочный, с оконечной муфтой
0,2 - 2,5 мм
2
Винтовые клеммы
Одно- или многожильный
22 - 12 AWG
Винтовые клеммы
Стандартная отвёртка
0.8 x 3.5 мм
Винтовые клеммы
Начальный пусковой момент
0.5 - 0.7 Нм
Винтовые клеммы
Длина зачистки
6.5 мм
Климатические внешние условия
Рабочая температура
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение [ϑ]
-40 - +70 °C
относительная влажность воздуха
согласно IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания
согласно IEC 60068-2-6
постоянная амплитуда 0,15 мм: 10 - 57
постоянное ускорение 2 г: 57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения
III/2
Электростатическая разрядка (ESD)
примененный стандарт
согласно IEC EN 61000-4-2
Электростатическая разрядка (ESD)
Выход воздуха
8 кВ
Электростатическая разрядка (ESD)
Разряд контакта
6 кВ
электромагнитные поля (RFI), согласно IEC EN 61000-4-3
0,8 - 1,0 ГГц: 10
1,4 - 2 ГГц: 3
2,0 - 2,7 ГГц: 1 V/m
Подавление радиочастотных помех
EN 61000-6-3, Класс B
Импульсное напряжение
согласно IEC/EN 61000-4-4
Кабели питания: 2
Сигнальные провода: 2 кВ
мощные импульсы (скачок напряжения)
согласно IEC/EN 61000-4-5
0.5 кВ (кабели питания симметричны)
1 кВ (кабели питания, асимметричные)
Впуск согласно IEC/EN 61000-4-6
10 В
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Прочность изоляции
в соответствии с EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 № 61010-2-201
Электропитание
Номинальное напряжение [Ue]
24 пост. тока (-15/+20%) В
Допустимый диапазон [Ue]
20.4 - 28.8 V DC
Остаточная пульсация
≦ 5 %
Защита от неправильной полярности
да
входной ток
до 100 мА при Ue
Посадки напряжения
≤ 10 мс
Предохранитель
≧ 1A (T) A
Потеря мощности [P]
тип. 2.5 W
Потеря мощности при 24 В пост. тока
2,5 W
Аналоговые входы
Количество
4
Гальваническое разделение
для электропитания: нет
к входам/выходам: нет
к периферийным устройствам: да
Вид входа
Напряжение или ток, нужно выбрать на каждом устройстве
Зона сигнала
0 - 10 В пост. тока
0–20 мА
4–20 мА
Разрешение
12 бит (значение 0–4095)
Длина провода
≦ 10, экранирован. M
Аналоговые выходы
Количество
2
Гальваническое разделение
для электропитания: нет
к входам/выходам: нет
к дополнительным блокам: да
Тип выхода
Напряжение или ток, выбирается на каждом устройстве
Зона сигнала
0 - 10 В пост. тока
0–20 мА
4–20 мА
Разрешение
12 бит (значение 0–4095)
Точность
-25 °C - 55 °C
1 %
Длина провода
≦ 10, экранированный M
Питающее напряжение U
Aux
Потеря мощности [P]
2.5 W
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Статическая потеря мощности, не зависит от тока [Pvs]
2.5 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей
10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей
10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Logic module (EC001417)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Switching current
0.5 A
Number of analogue inputs
4
Number of analogue outputs
2
Number of digital inputs
0
Number of digital outputs
0
With relay output
No
Number of HW-interfaces industrial Ethernet
0
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces other
2
With optical interface
No
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
Redundancy
No
With display
No
Degree of protection (IP)
IP20
Basic device
No
Expandable
Yes
Expansion device
Yes
With timer
No
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
35.5 mm
Height
90 mm
Depth
58 mm
Апробации
UL File No.
E205091
UL Category Control No.
NRAQ/7
North America Certification
UL listed
Degree of Protection
IEC: IP20, UL/CSA Type: -
