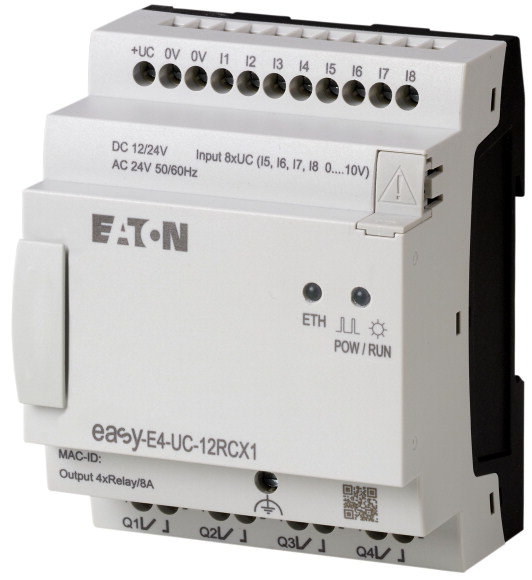

EASY-E4-UC-12RCX1 Программируемое реле 12/24V AC/DC, цифровые 8 DI (4 могут использоваться как как аналог.), 4DO реле 8A, часы реального времени, Ethernet RJ45

Реле управления, easyE4 (расширяемый, Ethernet), 12/24 В пост. тока, 24 В перем. тока, Входы цифровой: 8, из них используется аналоговым способом: 4, резьбовыми клеммами
Программа поставок
Основная функция
easyE4: базовое устройство
Описание
Электронное реле управления
со светодиодными индикаторами состояния
с интерфейсом Ethernet
Возможна установка дополнительных цифровых устройств ввода/вывода серии easyE4 с разъемом easy-E4-CONNECT1 (поз. Y7-197225)
Номинальное рабочее напряжение 12 В пост. тока, 24 В пост. тока или 24 В перем. тока
8 цифровых входов, из них 4 могут быть использованы как аналоговые,
Цифровые выходы: 4 реле
Винтовые клеммы
Поставка настроенной в соответствии с требованиями пользователя программы возможна для поз. (Y7) -2010781 EASY-COMBINATION
Входы
цифровой
8
из них используется аналоговым способом
4
Выходы
Выходы, количество
Реле: 4
Дополнительные особенности
Часы реального времени
✔
Модули расширения
возможно расширение
возможность работу по сети (Ethernet)
Питающее напряжение
12/24 В пост. тока
24 В перем. тока
Программное обеспечение
EASYSOFT-SWLIC/easySoft 7
Способ подключения
винтовая клемма
Технические характеристики
Общее
Стандарты и положения
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178
Допуски
Апробации
cULus
Допуски
Сертификат
CE
Допуски
Классификации перевозки
DNV GL
Допуски
0000SPC-596
Размеры (Ш x В x Г)
71,5 x 90 x 58 мм
Вес
0.192 кг
Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Способ подключения
винтовая клемма
Ethernet
Подключение
Штекер RJ45, 8 контактов
Ethernet
Вид провода
CAT5
Поперечные сечения соединения
Винтовые клеммы
одножильный
0.2 - 4 мм
2
Винтовые клеммы
тонкопроволочный
0.2 - 2,5 мм
2
Винтовые клеммы
одно-/тонкопроволочный, с оконечной муфтой
0,2 - 2,5 мм
2
Винтовые клеммы
Одно- или многожильный
22 - 12 AWG
Винтовые клеммы
Стандартная отвёртка
0.8 x 3.5 мм
Винтовые клеммы
Начальный пусковой момент
0.5 - 0.7 Нм
Винтовые клеммы
Длина зачистки
6.5 мм
Дисплей
Индикация состояния (светодиод)
Питание/ПУСК
Ethernet
Климатические внешние условия
Рабочая температура
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
Хранение [ϑ]
-40 - +70 °C
относительная влажность воздуха
согласно IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Колебания
согласно IEC 60068-2-6
постоянная амплитуда 0,15 мм: 10 - 57
постоянное ускорение 2 г: 57 - 150 Гц
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки
Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм
свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M
установочное положение
вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения
III/2
Электростатическая разрядка (ESD)
примененный стандарт
согласно IEC EN 61000-4-2
Электростатическая разрядка (ESD)
Выход воздуха
8 кВ
Электростатическая разрядка (ESD)
Разряд контакта
6 кВ
электромагнитные поля (RFI), согласно IEC EN 61000-4-3
0,8 - 1,0 ГГц: 10
1,4 - 2 ГГц: 3
2,0 - 2,7 ГГц: 1 V/m
Подавление радиочастотных помех
EN 61000-6-3, Класс B
Импульсное напряжение
согласно IEC/EN 61000-4-4
Кабели питания: 2
Сигнальные провода: 2 кВ
мощные импульсы (скачок напряжения)
согласно IEC/EN 61000-4-5
1 кВ (кабели питания симметричные)
2 кВ (кабели питания, асимметричные)
Впуск согласно IEC/EN 61000-4-6
10 В
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Прочность изоляции
согласно EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 № 61010-2-201
Буферизация часов реального времени
Буферизация часов реального времени
252U084
① резервное время (часы) при полностью заряженном суперконденсаторе
② Срок службы (годы)
Точность часов реального времени на входах
тип. ± 2 (± 0,2 ч⁄год) с/день
в зависимости от температуры окружающей среды возможны колебания до ± 5 с./день (± 0,5 ч/год)
Точность воспроизведения реле времени
Точность реле времени (от значения)
± 0.02 %
Разрешение
Диапазон „S”
5 мс
Разрешение
Диапазон „M:S”
1 с
Разрешение
Диапазон „H:M”
1 мин
Электропитание
Номинальное напряжение [Ue]
12/24 В пост. тока (–15/+20 %)
24 В пост. тока (–15/+10 %) В
Допустимый диапазон [Ue]
10.2 - 28.8 V DC
20.4 - 26.4 V AC
Остаточная пульсация
≦ 5 %
Защита от неправильной полярности
да
Частота
50/60 (± 5 %) Гц
входной ток
до 200 мА при 12 В пост. тока
до 125 мА при 24 В пост. тока
Посадки напряжения
≤ 20 мс при 24 В перем. тока
10 мс при 24 В пост. тока
1 мс при 12 В пост. тока мс
Предохранитель
≧ 1A (T) A
Потеря мощности [P]
тип. 3 W
Потеря мощности при 24 В пост. тока
3 W
Цифровые входы 12 В пост. тока
Количество
8
Гальваническое разделение
для электропитания: нет
к карте памяти: нет
к Ethernet: да
между входами: нет
для выходов: да
к периферийным устройствам: да
Номинальное напряжение [Ue]
12 В пост. тока
входное напряжение
Состояние 0: ≦ 5 (I1–I8)
Состояние 1: ≧ 8 (I1–I8) В пост. тока
Входной ток при статусе 1
1,75 мА (I1–I4)
0,9 мА (I5–I8) мА
Время задержки
20 (0 -> 1/1 -> 0, дребезг ВКЛ)
тип 0,015 (0 -> 1/1 -> 0, подавление ложных сигналов выключено) мс
Длина провода
100 (неэкранирован.) M
Частотный счетчик
Примечание
Примечания см. в разделе «Цифровые входы 24 В пост. тока».
инкрементальный счетчик данных
Примечание
Примечания см. в разделе «Цифровые входы 24 В пост. тока».
Быстрые цифровые входы
Примечание
Примечания см. в разделе «Цифровые входы 24 В пост. тока».
Цифровые входы 24 В пост. тока
Количество
8
Входы используются как аналоговые
4 (I5, I6, I7, I8)
Гальваническое разделение
для электропитания: нет
для карты памяти: нет
к Ethernet: да
между входами: нет
для выходов: да
к периферийным устройствам: да
Номинальное напряжение [Ue]
24 В пост. тока
входное напряжение
Состояние 0: ≦ 5 (I1 - I8)
Состояние 1: ≧ 15 (I1–I8) В пост. тока
Входной ток при статусе 1
3,3 (I1–I4)
1,8 (I5–I8) мА
Время задержки
20 (0 -> 1/1 -> 0, дребезг ВКЛ)
тип 0,015 (0 -> 1/1 -> 0, подавление ложных сигналов выключено) мс
Длина провода
100 (неэкранирован.) M
Частотный счетчик
Количество
4 (I1, I2, I3, I4)
Частотный счетчик
Частота счета
≦ 10 кГц
Частотный счетчик
форма импульсов
Прямоугольник
Частотный счетчик
Соотношение импульс-пауза
1:1
Частотный счетчик
Длина провода
≦ 20 (экранированный) M
инкрементальный счетчик данных
Количество входов счетчиков
2 (I1 + I2, I3 + I4)
инкрементальный счетчик данных
диапазон значений
от –2147483648 до +2147483647
инкрементальный счетчик данных
Частота счета
≦ 10 кГц
инкрементальный счетчик данных
форма импульсов
Прямоугольник
инкрементальный счетчик данных
Смещение сигнала
90°
инкрементальный счетчик данных
Соотношение импульс-пауза
1:1
инкрементальный счетчик данных
Длина провода
≦ 20 (экранированный) M
Быстрые цифровые входы
Количество
4 (I1, I2, I3, I4)
Быстрые цифровые входы
диапазон значений
от –2147483648 до +2147483647
Быстрые цифровые входы
Частота счета
≦ 10 кГц
Быстрые цифровые входы
форма импульсов
Прямоугольник
Быстрые цифровые входы
Соотношение импульс-пауза
1:1
Быстрые цифровые входы
Длина провода
≦ 20 (экранирован.) M
Цифровые входы 24 В перем. тока
Количество
8
Гальваническое разделение
для электропитания: нет
к карте памяти: нет
к Ethernet: да
между входами: нет
для выходов: да
к периферийным устройствам: да
Номинальное напряжение [Ue]
24 В перем. тока
Входное напряжение (переменный ток = синусоидальный) [Ue]
Статус 0: ≦ 5 (I1–I8)
Состояние 1: ≧ 14 (I1–I8) В
Номинальная частота
50/60 Гц
Входной ток при статусе 1
I1–I4: 3,5 (при 24 В пост. тока)
I5–I8: 1,8 (при 24 В пост. тока) мА
Время задержки
45/38 (0 - > 1/1 -> 0, подавление ложных сигналов включено, 50/60 Гц)
тип 25⁄21 (0 - > 1/1 -> 0, подавление ложных сигналов включено, 50/60 Гц) мс
Длина провода
40 (неэкранированный) M
Аналоговые входы
Количество
4 (I5, I6, I7, I8)
Гальваническое разделение
для электропитания: нет
к карте памяти: нет
к Ethernet: да
между входами: нет
для выходов: да
к периферийным устройствам: да
Вид входа
напряжение при пост. токе
Зона сигнала
0 - 10 В пост. тока
Разрешение
12 бит (значение 0–4095)
Входной импеданс
13.3 kΩ
Точность фактического значения
Два устройства из серии
± 3 ± 0,12 В %
Точность фактического значения
внутри устройства
± 2, ± 0,12 В %
Время преобразования аналоговое/цифровое
каждый цикл ЦПУ мс
входной ток
< 1 мА
Длина провода
≦ 30, экранирован. M
Релейные выходы
Количество
4
Выходы в группах для
1
Параллельная схема выходов для увеличения мощности
Не разрешено
Предохранитель выходного реле
Миниатюрный автоматический выключатель B16 или плавкий предохранитель 8 А с задержкой срабатывания
Гальваническое разделение
Безопасное разъединение согласно EN 50178: 300 В перем. тока
Изоляция базы: 600 В перем. тока
для электропитания: да
для входов: да
между выходами: да
к Ethernet: да
к периферийным устройствам: да
Контакты
обычный термический ток (10 A UL)
8 A
Контакты
рекомендовано для нагрузки 12 В перем./пост. тока
> 500 мА
Контакты
Номинальная устойчивость к импульсу Uimpконтактной катушки
6 кВ
Контакты
Номинальное напряжение [Ue]
240 В перем. тока
Номинальные выдерживаемые напряжения изоляции [Ui]
240 В перем. тока
Безопасное разъединение согласно EN 50178
300 между катушкой и контактом
300 между двумя контактами В перем. тока
Включающая способность
AC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]
300000
Включающая способность
DC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]
200000
Отключающая способность
AC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]
300000
Отключающая способность
DC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]
200000
Нагрузка лампы накаливания
1000 Вт при 230/240 В перем. тока [Переключения]
25000
Нагрузка лампы накаливания
500 Вт при 115/120 В перем. тока [Переключения]
25000
Ламповая нагрузка на люминесцентные лампы
Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока
с предвключённым электрическим устройством [Переключения]
25000
Ламповая нагрузка на люминесцентные лампы
Ламповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного тока
без компенсации [Переключения]
25000
Ламповая нагрузка на люминесцентные лампы
Ламповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом [Переключения]
25000
частота переключения
механические переключения
10 x 10
6
частота переключения
частота переключения
10 Гц
частота переключения
Омическая нагрузка/ламповая нагрузка
2 Гц
частота переключения
индуктивная нагрузка
0.5 Гц
UL/CSA
Ток длительной нагрузки при 240 В перем. тока
10 A
UL/CSA
Ток длительной нагрузки при 24 В пост. тока
8 A
UL/CSA
Перем. ток (AC)
Коды оценки управляющего контура (категория применения)
В 300 Лёгкий пилотный режим
UL/CSA
Перем. ток (AC)
Макс. номинальное напряжение
300 В перем. тока
UL/CSA
Перем. ток (AC)
макс. ток длительной нагрузки cos ϕ = 1 при B 300
5 A
UL/CSA
Перем. ток (AC)
макс. кажущаяся мощность при включении/выключении (Make/Break) cos ϕ = 1 при B 300
3600/360 VA
UL/CSA
Пост. ток (DC)
Коды оценки управляющего контура (категория применения)
R 300 Лёгкий пилотный режим
UL/CSA
Пост. ток (DC)
Макс. номинальное напряжение
300 В пост. тока
UL/CSA
Пост. ток (DC)
макс. ток длительной нагрузки при R 300
1 A
UL/CSA
Пост. ток (DC)
макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300
28/28 VA
Питающее напряжение U
Aux
Потеря мощности [P]
3 W
Ethernet
Скорость передачи данных
10/100 MBit/s
Подключение
Штекер RJ45, 8 контактов
Вид провода
CAT5
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Статическая потеря мощности, не зависит от тока [Pvs]
3 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей
10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей
10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей
10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Logic module (EC001417)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module (ecl@ss10.0.1-27-24-22-16 [AKE539014])
Supply voltage AC 50 Hz
20.4 - 28.8 V
Supply voltage AC 60 Hz
20.4 - 28.8 V
Supply voltage DC
10.2 - 28.8 V
Voltage type of supply voltage
AC/DC
Switching current
8 A
Number of analogue inputs
4
Number of analogue outputs
0
Number of digital inputs
8
Number of digital outputs
4
With relay output
Yes
Number of HW-interfaces industrial Ethernet
1
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces other
1
With optical interface
No
Supporting protocol for TCP/IP
Yes
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
Yes
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
Redundancy
No
With display
No
Degree of protection (IP)
IP20
Basic device
Yes
Expandable
Yes
Expansion device
No
With timer
Yes
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
Yes
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
None
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
71.5 mm
Height
90 mm
Depth
58 mm
Апробации
UL File No.
E205091
UL Category Control No.
NRAQ/7
North America Certification
UL listed
Degree of Protection
IEC: IP20, UL/CSA Type: -
