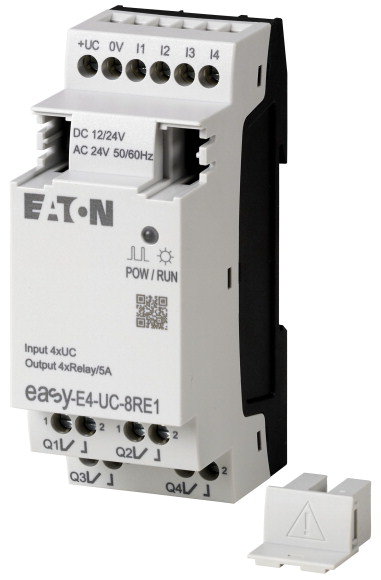

EASY-E4-UC-8RE1 Модуль ввода / вывода 12/24V DC, 24V AC, 4DI, 4DO реле 5А

Модуль расширения входов/выходов, Применяемое для easyE4, 12/24 В пост. тока, 24 В перем. тока, Расширение входов (количество) digital: 4, резьбовыми клеммами
Модуль расширения входов/выходов, Питающее напряжение: 12/24 В пост. тока, 24 В перем. тока, Можно подключать через easyConnect, установочное положение: вертикально или горизонтально, Класс защиты (IEC/EN 60529, EN50178, VBG 4): IP20, Стандарты и положения: EN 61000-6-2, EN 61000-6-3, IEC 60068-2-6, IEC 60068-2-27, IEC 60068-2-30, IEC 61131-2, EN 61010, EN 50178, cULus per UL 61010, CSA C22.2 No.61010

Программа поставок

Ассортимент
Реле управления easyE4

Подассортимент
Усовершенствование цифровых входных/выходных устройств easyE4

Основная функция
easyE4: расширения

Описание
Дополнительное устройство ввода/вывода для реле управления easyE4
Возможна установка дополнительных цифровых устройств ввода/вывода серии easyE4 с разъемом easy-E4-CONNECT1 (поз. Y7-197225)
Номинальное рабочее напряжение 12 В пост. тока, 24 В пост. тока или 24 В перем. тока
Цифровые входы: 4
Цифровые выходы: 4 реле
Винтовые клеммы

Входы

Расширение входов (количество)
цифровой: 4

Дополнительные особенности

дисплей
со светодиодными индикаторами состояния

Программное обеспечение
EASYSOFT-SWLIC/easySoft 7

Питающее напряжение
12/24 В пост. тока
24 В перем. тока

Применяемое для
easyE4

Технические характеристики

Общее

Стандарты и положения
EN 61000-6-2
EN 61000-6-3
IEC 60068-2-6
IEC 60068-2-27
IEC 60068-2-30
IEC 61131-2
EN 61010
EN 50178

ДопускиАпробации
cULus

ДопускиСертификат
CE

ДопускиКлассификации перевозки
DNV GL

Допуски

Размеры (Ш x В x Г)
35,5 x 90 x 58 мм

Вес
0.125 кг

Монтаж
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)

Способ подключения
Втычные клеммы

Поперечные сечения соединения

Винтовые клеммыодножильный
0.2 - 4 мм2

Винтовые клеммытонкопроволочный
0.2 - 2,5 мм2

Винтовые клеммыодно-/тонкопроволочный, с оконечной муфтой
0,2 - 2,5 мм2

Винтовые клеммыОдно- или многожильный
22 - 12 AWG

Винтовые клеммыСтандартная отвёртка
0.8 x 3.5 мм

Винтовые клеммыНачальный пусковой момент
0.5 - 0.7 Нм

Винтовые клеммыДлина зачистки
6.5 мм

Климатические внешние условия

Рабочая температура
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 °C

Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами

Хранение [ϑ]
-40 - +70 °C

относительная влажность воздуха
согласно IEC 60068-2-30, IEC 60068-2-78
5 - 95 %

Давление воздуха (эксплуатация)
795 - 1080 hPa

Механические внешние условия

Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20

Колебания
согласно IEC 60068-2-6
постоянная амплитуда 0,15 мм: 10 - 57
постоянное ускорение 2 г: 57 - 150 Гц

Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс
18 Шоки

Падение (IEC/EN 60068-2-31) [Высота падения]
50 мм

свободное падение, в упаковке (IEC/EN 60068-2-32)
0.3 M

установочное положение
вертикально или горизонтально

Электромагнитная совместимость (ЭМС)

Категория перенапряжения / степень загрязнения
III/2

Электростатическая разрядка (ESD)примененный стандарт
согласно IEC EN 61000-4-2

Электростатическая разрядка (ESD)Выход воздуха
8 кВ

Электростатическая разрядка (ESD)Разряд контакта
6 кВ

электромагнитные поля (RFI), согласно IEC EN 61000-4-3
0,8 - 1,0 ГГц: 10
1,4 - 2 ГГц: 3
2,0 - 2,7 ГГц: 1 V/m

Подавление радиочастотных помех
EN 61000-6-3, Класс B

Импульсное напряжение
согласно IEC/EN 61000-4-4
Кабели питания: 2
Сигнальные провода: 2 кВ

мощные импульсы (скачок напряжения)
согласно IEC/EN 61000-4-5
1 кВ (кабели питания симметричные)
2 кВ (кабели питания, асимметричные)

Впуск согласно IEC/EN 61000-4-6
10 В

Прочность изоляции

Измерение воздушных зазоров и путей утечки тока
nach EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201

Прочность изоляции
в соответствии с EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 № 61010-2-201

Электропитание

Номинальное напряжение [Ue]
12/24 В пост. тока (–15/+20 %)
24 В пост. тока (–15/+10 %) В

Допустимый диапазон [Ue]
10.2 - 28.8 V DC
20.4 - 26.4 V AC

Остаточная пульсация
≦ 5 %

Защита от неправильной полярности
да

Частота
50/60 (± 5 %) Гц

входной ток
до 150 мА при 12 В пост. тока
до 80 мА при 24 В пост. тока

Посадки напряжения
≤ 20 мс при 24 В перем. тока
10 мс при 24 В пост. тока
1 мс при 12 В пост. тока мс

Предохранитель
≧ 1A (T) A

Потеря мощности [P]
тип. 2 W

Потеря мощности при 24 В пост. тока
2 W

Цифровые входы 12 В пост. тока

Количество
4

Гальваническое разделение
для электропитания: нет
между входами: нет
для выходов: да
к базовому модулю: да
к периферийным устройствам: да

Номинальное напряжение [Ue]
12 В пост. тока

входное напряжение
Статус 0: ≦ 5 (I1–I4)
Состояние 1: ≧ 8 (I1–I4) В пост. тока

Входной ток при статусе 1
1,75 мА (I1–I4) мА

Время задержки
тип 0,2 (0 -> 1)
тип 0,15 (1 -> 0) мс

Длина провода
100 (неэкранирован.) M

Цифровые входы 24 В пост. тока

Количество
4

Гальваническое разделение
для электропитания: нет
между входами: нет
для выходов: да
к базовому модулю: да
к периферийным устройствам: да

Номинальное напряжение [Ue]
24 В пост. тока

входное напряжение
Состояние 0: ≦ 5 (I1 - I4)
Состояние 1: ≧ 15 (I1 - I4) В пост. тока

Входной ток при статусе 1
3,3 (I1–I4) мА

Время задержки
тип 0,1 (0 -> 1)
тип 0,2 (1 -> 0) мс

Длина провода
100 (неэкранирован.) M

Цифровые входы 24 В перем. тока

Количество
4

Гальваническое разделение
для электропитания: нет
между входами: нет
для выходов: да
к базовому модулю: да
к периферийным устройствам: да

Номинальное напряжение [Ue]
24 В перем. тока

Входное напряжение (переменный ток = синусоидальный) [Ue]
Статус 0: ≦ 5 (I1–I8)
Состояние 1: ≧ 14 (I1–I4) В

Номинальная частота
50/60 Гц

Входной ток при статусе 1
I1–I4: 3,5 (при 24 В пост. тока) мА

Время задержки
тип 25⁄21 (0 - > 1/1 -> 0, 50/60 Гц) мс

Длина провода
40 (неэкранированный) M

Релейные выходы

Количество
4

Выходы в группах для
1

Параллельная схема выходов для увеличения мощности
Не разрешается

Предохранитель выходного реле
Автоматический выключатель B16 или плавкий предохранитель 8 A (T)

Гальваническое разделение
Безопасное разъединение согласно EN 50178: 300 В перем. тока
Изоляция базы: 600 В перем. тока
для электропитания: да
для входов: да
между выходами: да
к периферийным устройствам: да

Контактыобычный термический ток (10 A UL)
5 A

Контактырекомендовано для нагрузки 12 В перем./пост. тока
> 500 мА

КонтактыНоминальная устойчивость к импульсу Uimpконтактной катушки
6 кВ

КонтактыНоминальное напряжение [Ue]
240 В перем. тока

Номинальные выдерживаемые напряжения изоляции [Ui]
240 В перем. тока

Безопасное разъединение согласно EN 50178
300 между катушкой и контактом
300 между двумя контактами В перем. тока

Включающая способностьAC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]
300000

Включающая способностьDC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]
200000

Отключающая способностьAC-15, 250 В перем. тока, 3 A (600 перекл./ч) [Переключения]
300000

Отключающая способностьDC-13, Л/П ≦ 150 мс, 24 В постоянного тока, 1 A (500 переключений/час) [Переключения]
200000

Нагрузка лампы накаливания1000 Вт при 230/240 В перем. тока [Переключения]
25000

Нагрузка лампы накаливания500 Вт при 115/120 В перем. тока [Переключения]
25000

Ламповая нагрузка на люминесцентные лампыЛамповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного токас предвключённым электрическим устройством [Переключения]
25000

Ламповая нагрузка на люминесцентные лампыЛамповая нагрузка на люминесцентные лампы 10 x 58 В при 230/240 В переменного токабез компенсации [Переключения]
25000

Ламповая нагрузка на люминесцентные лампыЛамповая нагрузка на люминесцентные лампы 1 x 58 Вт при 230/240 В переменного тока компенсируется обычным способом [Переключения]
25000

частота переключениямеханические переключения
10 x 106

частота переключениячастота переключения
10 Гц

частота переключенияОмическая нагрузка/ламповая нагрузка
2 Гц

частота переключенияиндуктивная нагрузка
0.5 Гц

UL/CSAТок длительной нагрузки при 240 В перем. тока
5 A

UL/CSAТок длительной нагрузки при 24 В пост. тока
5 A

UL/CSAПерем. ток (AC)Коды оценки управляющего контура (категория применения)
В 300 Лёгкий пилотный режим

UL/CSAПерем. ток (AC)Макс. номинальное напряжение
300 В перем. тока

UL/CSAПерем. ток (AC)макс. ток длительной нагрузки cos ϕ = 1 при B 300
5 A

UL/CSAПерем. ток (AC)макс. кажущаяся мощность при включении/выключении (Make/Break) cos ϕ = 1 при B 300
3600/360 VA

UL/CSAПост. ток (DC)Коды оценки управляющего контура (категория применения)
R 300 Лёгкий пилотный режим

UL/CSAПост. ток (DC)Макс. номинальное напряжение
300 В пост. тока

UL/CSAПост. ток (DC)макс. ток длительной нагрузки при R 300
1 A

UL/CSAПост. ток (DC)макс. кажущаяся мощность при включении/выключении (Make/Break) при R 300
28/28 VA

Питающее напряжение UAux

Потеря мощности [P]
2 W

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции

Статическая потеря мощности, не зависит от тока [Pvs]
2 W

Мин. рабочая температура
-25 °C

Макс. рабочая температура
+55 °C

Проверка конструкции IEC/EN 61439

10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.

10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.

10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.

10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.

10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.

10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.

10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.

10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

PLC's (EG000024) / Logic module (EC001417)

Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / Logic module (ecl@ss10.0.1-27-24-22-16 [AKE539014])

Supply voltage AC 50 Hz
20.4 - 28.8 V

Supply voltage AC 60 Hz
20.4 - 28.8 V

Supply voltage DC
10.2 - 28.8 V

Voltage type of supply voltage
AC/DC

Switching current
5 A

Number of analogue inputs
0

Number of analogue outputs
0

Number of digital inputs
4

Number of digital outputs
4

With relay output
Yes

Number of HW-interfaces industrial Ethernet
0

Number of interfaces PROFINET
0

Number of HW-interfaces RS-232
0

Number of HW-interfaces RS-422
0

Number of HW-interfaces RS-485
0

Number of HW-interfaces serial TTY
0

Number of HW-interfaces USB
0

Number of HW-interfaces parallel
0

Number of HW-interfaces Wireless
0

Number of HW-interfaces other
2

With optical interface
No

Supporting protocol for TCP/IP
No

Supporting protocol for PROFIBUS
No

Supporting protocol for CAN
No

Supporting protocol for INTERBUS
No

Supporting protocol for ASI
No

Supporting protocol for KNX
No

Supporting protocol for MODBUS
No

Supporting protocol for Data-Highway
No

Supporting protocol for DeviceNet
No

Supporting protocol for SUCONET
No

Supporting protocol for LON
No

Supporting protocol for PROFINET IO
No

Supporting protocol for PROFINET CBA
No

Supporting protocol for SERCOS
No

Supporting protocol for Foundation Fieldbus
No

Supporting protocol for EtherNet/IP
No

Supporting protocol for AS-Interface Safety at Work
No

Supporting protocol for DeviceNet Safety
No

Supporting protocol for INTERBUS-Safety
No

Supporting protocol for PROFIsafe
No

Supporting protocol for SafetyBUS p
No

Supporting protocol for other bus systems
No

Radio standard Bluetooth
No

Radio standard WLAN 802.11
No

Radio standard GPRS
No

Radio standard GSM
No

Radio standard UMTS
No

IO link master
No

Redundancy
No

With display
No

Degree of protection (IP)
IP20

Basic device
No

Expandable
Yes

Expansion device
Yes

With timer
No

Rail mounting possible
Yes

Wall mounting/direct mounting
Yes

Front build in possible
No

Rack-assembly possible
No

Suitable for safety functions
No

Category according to EN 954-1

SIL according to IEC 61508
None

Performance level acc. EN ISO 13849-1
None

Appendant operation agent (Ex ia)
No

Appendant operation agent (Ex ib)
No

Explosion safety category for gas
None

Explosion safety category for dust
None

Width
35.5 mm

Height
90 mm

Depth
58 mm

Апробации

UL File No.
E205091

UL Category Control No.
NRAQ/7

North America Certification
UL listed

Degree of Protection
IEC: IP20, UL/CSA Type: -
