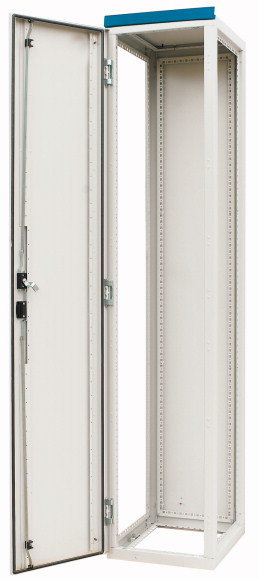

Описание XVTL-MP/BF-4/4/20 Корпус шкафа, ДхШхВ = 2000x425x400mm, IP55
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 | |||
| Отдельный, свободно стоящий корпус | PV | W | 155 |
| Начальный корпус стоит свободно | PV | W | 134 |
| Свободно стоящий центральный корпус | PV | W | 118 |
| Отдельный корпус для пристраивания к стене | PV | W | 135 |
| Начальный корпус для настенного монтажа | PV | W | 120 |
| Центральный корпус для пристраивания к стенке | PV | W | 108 |
| Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 | |||
| Отдельный, свободно стоящий корпус | PV | W | 311 |
| Начальный корпус стоит свободно | PV | W | 269 |
| Свободно стоящий центральный корпус | PV | W | 236 |
| Отдельный корпус для пристраивания к стене | PV | W | 271 |
| Начальный корпус для настенного монтажа | PV | W | 240 |
| Центральный корпус для пристраивания к стенке | PV | W | 217 |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Неприемлемо. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Неприемлемо. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Не имеет значения для установки в закрытом помещении. | ||
| 10.2.5 Подъём | Выполнено, надстроено и зафиксировано согласно актуальной действительной инструкции по монтажу. | ||
| 10.2.6 Испытание на удар | IK10 | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | IP55 | ||
| 10.4 Воздушные промежутки и пути утечки тока | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.5 Защита от удара электрическим током | < 0,1 Ом, Требования производственного стандарта выполнены. | ||
| 10.6 Монтаж оборудования | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Ui = 690 В перем. тока | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | 6 кВ | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Не имеет значения, если корпус из металла. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.13 Механическая функция | Требования производственного стандарта выполнены. |
Технические характеристики согласно ETIM 6.0
| Cabinet enclosures (EG000011) / Enclosure/switchgear cabinet (empty) (EC000261) | |||
| Electric engineering, automation, process control engineering / Electrical cabinet, housing, rack / Electrical cabinet (empty) / Electrical cabinet (ecl@ss8.1-27-18-01-01 [AGZ056013]) | |||
| Width | mm | 425 | |
| Height | mm | 2000 | |
| Depth | mm | 412 | |
| Material | Steel | ||
| Type of surface | With powder coating | ||
| Colour | Grey | ||
| RAL-number | 7035 | ||
| With mounting plate | No | ||
| Mounting plate depth-adjustable | Yes | ||
| Number of locks | 1 | ||
| Floor installation possible | Yes | ||
| Wall fastening possible | Yes | ||
| Wall build in | No | ||
| Pole fastening | No | ||
| Tackable | Yes | ||
| Number of doors | 1 | ||
| Suitable for metrical mounting | Yes | ||
| Suitable for outdoor set-up | No | ||
| Pitched roof | No | ||
| EMC-version | Yes | ||
| Impact strength | IK10 | ||
| Degree of protection (IP) | IP55 | ||
| With glazed door | No | ||
| With ventilation door | No | ||
| With backside door | No |
