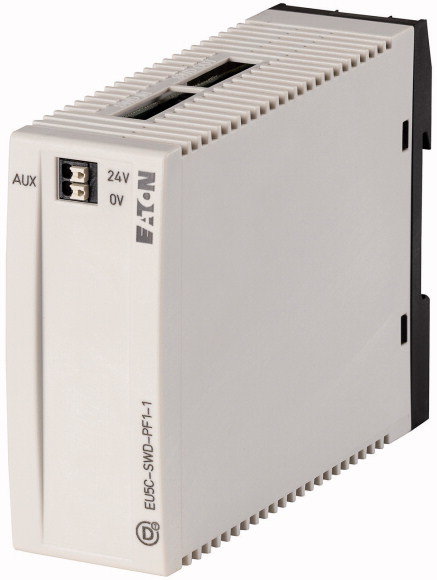

EU5C-SWD-PF1-1 Модуль питания SWD

Товар в корзине
116309
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание EU5C-SWD-PF1-1 Модуль питания SWD

Программа поставок

Ассортимент Дополнительное оснащение SmartWire-DT
Основная функция Подача напряжения на SmartWire-Darwin
Функция для подачи питания управляющего напряжения к подключениям прочих пускателей и силовых контакторов на плоский кабель SWD
для создания групп аварийного выключения для пускателей и контакторов
Описание Подводимое напряжение на SmartWire-Darwin для дополнительной подачи питания управляющего напряжения для пускателей и силовых контакторов, а также для формирования групп аварийной остановки
Подключение к SmartWire-DT да
Information relevant for export to North America

UL File No. E29184

UL Category Control No. NKCR

CSA File No. 2324643

CSA Class No. 3211-07

North America Certification UL listed, CSA certified

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 61131-2
EN 50178
Размеры (Ш x В x Г) мм 35 x 90 x 124
Вес кг 0.11
Монтаж DIN рейка IEC/EN 60715, 35 мм
установочное положение любая
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
Колебания (IEC/EN 61131-2:2008)
постоянная амплитуда 3,5 мм Гц 5 - 8.4
постоянное ускорение 1 г Гц 8.4 - 150
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс Шоки 9
Падение (IEC/EN 60068-2-31) Высота падения мм 50
свободное падение, в упаковке (IEC/EN 60068-2-32) M 0.3
Электромагнитная совместимость (ЭМС)
Категория перенапряжения II
Степень загрязнения 2
Электростатическая разрядка (IEC/EN 61131-2:2008)
Выход воздуха (уровень 3) кВ 8
Разряд контакта (уровень 2) кВ 4
Электромагнитные поля (IEC/EN 61131-2:2008)
80 - 1000 мГц V/m 10
1,4 - 2 ГГц V/m 3
2 - 2,7 ГГц V/m 1
Подавление радиочастотных помех (SmartWire-DT) Класс A
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)
Кабель питания кВ 2
Кабель SmartWire-DT кВ 1
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1)
Кабели питания/кабель шины CAN/DP
Скачок напряжения кабелей питания кВ 0.5
Скачок напряжения Кабели питания 0,5 кВ
Впуск (IEC/EN 61131-2:2008, уровень 3) В 10
Климатические внешние условия
Стойкость к климатическим воздействиям Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3
Давление воздуха (эксплуатация) hPa 795 - 1080
Температура окружающей среды
Эксплуатация ? °C -25 - +55
Хранение / транспорт ? °C -40 - +70
Относительная влажность воздуха
Конденсация Предотвратить конденсацию, воспользовавшись соответствующими мерами
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) % 5 - 95
Питающее напряжение UAux
Номинальное напряжение UAux В 24 V DC (-15/+20%)
Остаточные пульсации входного напряжения % 5
Защита от неправильной полярности да
макс. ток Imax A 3
стойкость к коротким замыканиям нет, внешнее устройство защиты FAZ Z3
Потеря мощности P W тип. 1
Гальваническое разделение нет
Номинальное напряжение карт 24 В постоянного тока В typ. UAux - 0.2
Питающее напряжение UPow
Защита от неправильной полярности да
Подсоединение питающего напряжения
Способ подключения Вставные клеммы
одножильный мм2 0,2 - 1,5
тонкопроволочный с оконечной муфтой мм2 0,25 - 1,5
UL/CSA, одно- или многожильный AWG 24 - 16
Сеть SmartWire-DT
Подключение 2 x разъем, 8-полюсный
Соединительный штекер 2 ножевые клеммы SWD4-8MF2
Технические характеристики в каталог для перелистывания
Прочие технические характеристики (каталог для перелистывания) Технические характеристики

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 0
Потеря мощности на полюс, в зависимости от тока Pvid W 0
Потеря мощности оборудования, в зависимости от тока Pvid W 0
Статическая потеря мощности, не зависит от тока Pvs W 1
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 55
Класс защиты IP20
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600)
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module (ecl@ss8.1-27-24-26-10 [BAA071010])
Supply voltage AC 50 Hz V 0 - 0
Supply voltage AC 60 Hz V 0 - 0
Supply voltage DC V 20.4 - 28.8
Voltage type of supply voltage DC
Number of HW-interfaces industrial Ethernet 0
Number of HW-interfaces PROFINET 0
Number of HW-interfaces RS-232 0
Number of HW-interfaces RS-422 0
Number of HW-interfaces RS-485 0
Number of HW-interfaces serial TTY 0
Number of HW-interfaces parallel 0
Number of HW-interfaces Wireless 0
Number of HW-interfaces other 1
With optical interface No
Supporting protocol for TCP/IP No
Supporting protocol for PROFIBUS No
Supporting protocol for CAN No
Supporting protocol for INTERBUS No
Supporting protocol for ASI No
Supporting protocol for KNX No
Supporting protocol for MODBUS No
Supporting protocol for Data-Highway No
Supporting protocol for DeviceNet No
Supporting protocol for SUCONET No
Supporting protocol for LON No
Supporting protocol for PROFINET IO No
Supporting protocol for PROFINET CBA No
Supporting protocol for SERCOS No
Supporting protocol for Foundation Fieldbus No
Supporting protocol for EtherNet/IP No
Supporting protocol for AS-Interface Safety at Work No
Supporting protocol for DeviceNet Safety No
Supporting protocol for INTERBUS-Safety No
Supporting protocol for PROFIsafe No
Supporting protocol for SafetyBUS p No
Supporting protocol for other bus systems Yes
Radio standard Bluetooth No
Radio standard WLAN 802.11 No
Radio standard GPRS No
Radio standard GSM No
Radio standard UMTS No
System accessory Yes
Degree of protection (IP) IP20
Type of electric connection Flat plug-in connection
With potential separation No
With power supply module Yes
Suitable as segment module Yes
Remote module No
Fieldbus connection over separate bus coupler possible Yes
Bus diagnosis possible No
Rail mounting possible Yes
Wall mounting/direct mounting Yes
Front build in possible No
Rack-assembly possible No
Suitable for safety functions No
Category according to EN 954-1
SIL according to IEC 61508 None
Performance level acc. to EN ISO 13849-1 None
Appendant operation agent (Ex ia) No
Appendant operation agent (Ex ib) No
Explosion safety category for gas None
Explosion safety category for dust None
Width mm 35
Height mm 90
Depth mm 120

Апробации

UL File No. E29184
UL Category Control No. NKCR
CSA File No. 2324643
CSA Class No. 3211-07
North America Certification UL listed, CSA certified
Specially designed for North America No
