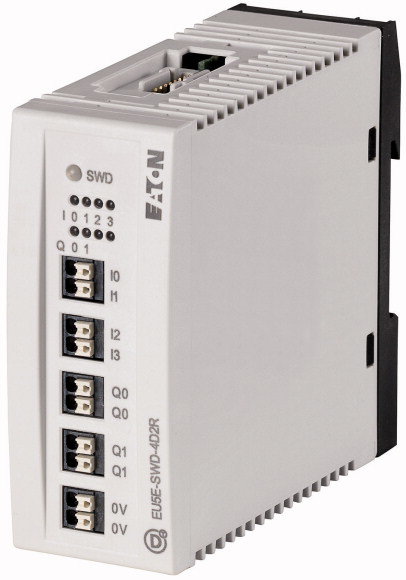

EU5E-SWD-4D2R Модуль Ввод/Вывод SWD, 24VDC, 4DI, 2DO реле, 3А

Товар в корзине
116383
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание EU5E-SWD-4D2R Модуль Ввод/Вывод SWD, 24VDC, 4DI, 2DO реле, 3А

Программа поставок

Ассортимент Абоненты SmartWire-DT
Основная функция Цифровые модули
Функция для подключения цифровых входных/ выходных сигналов
Входы
цифровой 4
Выходы
Реле 2
Подключение к SmartWire-DT да

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 61131-2
Размеры (Ш x В x Г) мм 35 x 90 x 101
Вес кг 0.1
Монтаж DIN рейка IEC/EN 60715, 35 мм
установочное положение любая
Климатические внешние условия
Стойкость к климатическим воздействиям Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3
Давление воздуха (эксплуатация) hPa 795 - 1080
Температура окружающей среды
Эксплуатация ? °C -25 - +55
Хранение / транспорт ? °C -40 - +70
Относительная влажность воздуха
Конденсация Предотвратить конденсацию, воспользовавшись соответствующими мерами
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) % 5 - 95
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
Колебания (IEC/EN 61131-2:2008)
постоянная амплитуда 3,5 мм Гц 5 - 8.4
постоянное ускорение 1 г Гц 8.4 - 150
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс Шоки 9
Падение (IEC/EN 60068-2-31) Высота падения мм 50
свободное падение, в упаковке (IEC/EN 60068-2-32) M 0.3
Электромагнитная совместимость (ЭМС)
Категория перенапряжения II
Степень загрязнения 2
Электростатическая разрядка (IEC/EN 61131-2:2008)
Выход воздуха (уровень 3) кВ 8
Разряд контакта (уровень 2) кВ 4
Электромагнитные поля (IEC/EN 61131-2:2008)
80 - 1000 мГц V/m 10
1,4 - 2 ГГц V/m 3
2 - 2,7 ГГц V/m 1
Подавление радиочастотных помех (SmartWire-DT) EN 55011 Класс A
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3)
Кабель питания кВ 2
Сигнальные провода кВ 1
Кабели SmartWire-DT кВ 1
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1)
Скачок напряжения, провода входов/выходов кВ 1
Впуск (IEC/EN 61131-2:2008, уровень 3) В 10
Сеть SmartWire-DT
Тип абонента Абоненты SmartWire-DT (подчиненное устройство)
Настройка скорости передачи данных (скорость в бодах) автоматически
Скорость передачи данных (скорость в бодах) кБод максимально 250
Состояние SmartWire-DT Светодиод зеленый
Подключение Разъем, 8-полюсный
Соединительный штекер: разъём внешнего устройства SWD4-8SF2-5
Потребление тока Ie мА < 45
Подсоединение питания и входа-выхода
Подсоединение входа-выхода датчика
Способ подключения Вставные клеммы
одножильный мм2 0,2 - 1,5 (AWG 24 - 16)
тонкопроволочный с оконечной муфтой мм2 0,25 - 1,5 (AWG 24 - 16)

Минимальная длина 8 мм

Питание 24 В пост. тока для выхода
Электропитание
Потеря мощности P W 1
Цифровые входы
Количество 4
входной ток мА тип. 4 при 24 В пост. тока
Тип предельного значения 1 Low < 5 В постоянного тока;High > 15 В постоянного тока
Задержка на входе High->Low < 0,2 мс
Low->High < 0,2 мс
Индикация состояния входов Светодиод желтый
Релейные выходы
Количество 2
Вид контакта Замыкающие контакты
Переключения
Категория применения AC-1, 250 В, 4 A > 5 x 104
Категория применения AC-15, 250 В, 3 A > 5 x 104
Категория применения DC-13, 24 В, 1 A > 2 x 105
Безопасное разъединение согласно EN 50178 В перем. тока 230
минимальный ток нагрузки мА 100 mA , 12 V DC
Время срабатывания/время отключения мс 5/2.5
Продолжительность вибрации контактов мс тип. 1.5
защита от короткого замыкания Внешн. 4 A gL/gG
Индикация состояния релейных выходов Светодиод желтый
Гальваническое разделение
Входы к SmartWire-DT да
Выходы для SmartWire-DT да
Выход для выхода да

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 0
Потеря мощности на полюс, в зависимости от тока Pvid W 0
Потеря мощности оборудования, в зависимости от тока Pvid W 0
Статическая потеря мощности, не зависит от тока Pvs W 1
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 55
Класс защиты IP20
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599)
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011])
Supply voltage AC 50 Hz V 0 - 0
Supply voltage AC 60 Hz V 0 - 0
Supply voltage DC V 0 - 28.8
Voltage type of supply voltage DC
Number of digital inputs 4
Number of digital outputs 2
Digital inputs configurable No
Digital outputs configurable No
Input current at signal 1 mA 4
Permitted voltage at input V 20.4 - 28.8
Type of voltage (input voltage) DC
Type of digital output Relay
Output current A 3
Permitted voltage at output V 0 - 250
Type of output voltage AC
Short-circuit protection, outputs available No
Number of HW-interfaces industrial Ethernet 0
Number of HW-interfaces PROFINET 0
Number of HW-interfaces RS-232 0
Number of HW-interfaces RS-422 0
Number of HW-interfaces RS-485 0
Number of HW-interfaces serial TTY 0
Number of HW-interfaces parallel 0
Number of HW-interfaces Wireless 0
Number of HW-interfaces other 0
With optical interface No
Supporting protocol for TCP/IP No
Supporting protocol for PROFIBUS No
Supporting protocol for CAN No
Supporting protocol for INTERBUS No
Supporting protocol for ASI No
Supporting protocol for KNX No
Supporting protocol for MODBUS No
Supporting protocol for Data-Highway No
Supporting protocol for DeviceNet No
Supporting protocol for SUCONET No
Supporting protocol for LON No
Supporting protocol for PROFINET IO No
Supporting protocol for PROFINET CBA No
Supporting protocol for SERCOS No
Supporting protocol for Foundation Fieldbus No
Supporting protocol for EtherNet/IP No
Supporting protocol for AS-Interface Safety at Work No
Supporting protocol for DeviceNet Safety No
Supporting protocol for INTERBUS-Safety No
Supporting protocol for PROFIsafe No
Supporting protocol for SafetyBUS p No
Supporting protocol for other bus systems Yes
Radio standard Bluetooth No
Radio standard WLAN 802.11 No
Radio standard GPRS No
Radio standard GSM No
Radio standard UMTS No
IO link master No
System accessory Yes
Degree of protection (IP) IP20
Type of electric connection -
Time delay at signal exchange ms 0 - 0
Fieldbus connection over separate bus coupler possible Yes
Rail mounting possible Yes
Wall mounting/direct mounting Yes
Front build in possible No
Rack-assembly possible No
Suitable for safety functions No
Category according to EN 954-1
SIL according to IEC 61508 None
Performance level acc. to EN ISO 13849-1 None
Appendant operation agent (Ex ia) No
Appendant operation agent (Ex ib) No
Explosion safety category for gas None
Explosion safety category for dust None
Width mm 35
Height mm 90
Depth mm 97

Апробации

UL File No. E29184
UL Category Control No. NKCR
CSA File No. 2324643
CSA Class No. 3211-07
North America Certification UL listed, CSA certified
Specially designed for North America No
