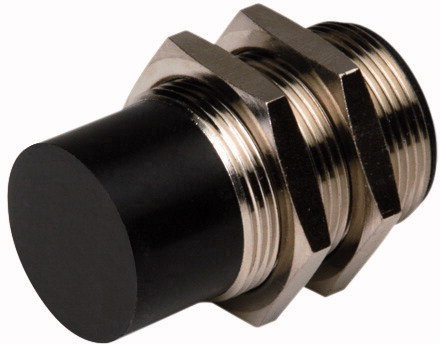

Программа поставок
| Основная функция | Индуктивные датчики | ||
| Ассортимент | Серия E57 Global | ||
| подключение | 3-проводной | ||
| Конструктивное исполнение (внешние размеры) | мм | M30 x 1,5 | |
| Номинальное напряжение | Ue | 10 - 30 В пост. тока | |
| Расчетное расстояние срабатывания | Sn | мм | 15 |
| Способ монтажа | не заподлицо | ||
| Вид переключения | PNP | ||
| Возможности подключения | Штепсельный разъем M12 x 1 | ||
| контакты | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Материал | Металл | ||
| Класс защиты | IP67, IP69K |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947-5-2 | ||
| Температура окружающей среды | -25 - +70 | ||
| Удароустойчивость | g | 30 Длительность ударного воздействия 11 мс | |
| Класс защиты | IP67, IP69K | ||
| Характеристики | |||
| Расчетное расстояние срабатывания | |||
| Расчетное расстояние срабатывания | Sn | мм | 15 |
| Точность воспроизведения Sn | % | 1 | |
| Температурный уход параметров Sn | % | 10 | |
| Гистерезис переключения Sn | % | 15 | |
| Номинальное напряжение | Ue | 10 - 30 В пост. тока | |
| Остаточная пульсация Ue | % | 10 | |
| Расчетный рабочий ток | Ie | мА | < 100 |
| Рабочий ток во включенном состоянии при 24 В постоянного тока | Ib | мА | 20 |
| Падение напряжения при Ie | Ud | В | 1.5 |
| частота переключения | Гц | 200 | |
| Ток утечки, вызванный нагрузкой в заблокированном состоянии при 230 В переменного тока или 24 В постоянного тока | Ir | мА | 0.01 |
| Индикация коммутационного положения | Светодиод | красный | |
| Защитные функции | защита от короткого замыкания Защита от неправильной полярности Защита от обрыва провода | ||
| подключение | 3-проводной | ||
| контакты | |||
| Замык. = замыкающий контакт | 1 замык | ||
| Конструктивное исполнение | |||
| Конструктивное исполнение (внешние размеры) | мм | M30 x 1,5 | |
| Возможности подключения | Штепсельный разъем M12 x 1 | ||
| Материал | Металл |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 |
Технические характеристики согласно ETIM 6.0
| Sensors (EG000026) / Inductive proximity switch (EC002714) | |||
| Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Proximity switch / Inductive proximity switch (ecl@ss8.1-27-27-01-01 [AGZ376012]) | |||
| Width sensor | mm | 0 | |
| Height of sensor | mm | 0 | |
| Length of sensor | mm | 75 | |
| Diameter sensor | mm | 30 | |
| Mechanical mounting condition for sensor | Not flat | ||
| Switching distance | mm | 15 | |
| Suitable for safety functions | No | ||
| Type of switch function | Normally open contact | ||
| Type of switching output | PNP | ||
| Type of electric connection | Connector M12 | ||
| Number of semiconductor outputs with signalling function | 1 | ||
| Number of contact energized outputs with signalling function | 0 | ||
| Number of protected semiconductor outputs | 0 | ||
| Number of protected contact energized outputs | 0 | ||
| Type of actuation | Metallic Target | ||
| Type of interface | None | ||
| Type of interface for safety communication | None | ||
| Construction type housing | Cylinder, screw-thread | ||
| Coating housing | - | ||
| Cascadable | No | ||
| Category according to EN 954-1 | B | ||
| SIL according to IEC 61508 | None | ||
| Performance level acc. to EN ISO 13849-1 | None | ||
| Max. output current at protected output | mA | 0 | |
| Supply voltage | V | 10 - 30 | |
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 10 - 30 | |
| Voltage type | DC | ||
| Switching frequency | Hz | 200 | |
| With monitoring function downstream switching devices | No | ||
| Material housing | Metal | ||
| Compression-resistant | No | ||
| Explosion safety category for gas | None | ||
| Explosion safety category for dust | None | ||
| Interference resistance to magnetic fields | - |
Апробации
| Product Standards | UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking | ||
| UL File No. | CSA report applies to both Canada and US | ||
| UL Category Control No. | – | ||
| CSA File No. | 224447 | ||
| CSA Class No. | 4652-04 / 4652-84 | ||
| North America Certification | CSA certified, certified by CSA for use in the US | ||
| Max. Voltage Rating | 30 V DC | ||
| Degree of Protection | IEC: IP67, IP69K; UL/CSA Type: - |
