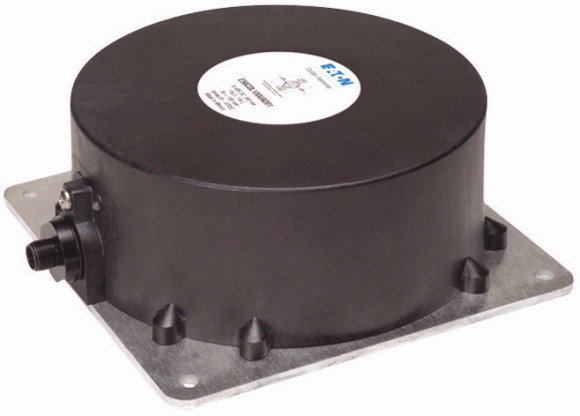

E56CDL100UAD01 Индуктивный датчик, DC, квадратный 170мм, M12

Товар в корзине
136237
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание E56CDL100UAD01 Индуктивный датчик, DC, квадратный 170мм, M12

Программа поставок

Основная функция Индуктивные датчики
Ассортимент Серия E56 Pancake
подключение 4-проводной
Конструктивное исполнение (внешние размеры) мм 171,5 x 171,5 x 67,4
Номинальное напряжение Ue 10 - 42 В пост. тока
Расчетное расстояние срабатывания Sn мм 100
Способ монтажа не заподлицо
Вид переключения NPN
PNP
Возможности подключения Штепсельный разъем M12 x 1
контакты
Разм. = размыкающий контакт 1 разм.
Замык. = замыкающий контакт 1 замык
Материал пластик
Класс защиты IP67

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60947-5-2
Температура окружающей среды -25 - +70
Класс защиты IP67
Характеристики
Расчетное расстояние срабатывания
Расчетное расстояние срабатывания Sn мм 100
Точность воспроизведения Sn % 2
Температурный уход параметров Sn % 10
Гистерезис переключения Sn % 15
Номинальное напряжение Ue 10 - 42 В пост. тока
Расчетный рабочий ток Ie мА < 300
Рабочий ток во включенном состоянии при 24 В постоянного тока Ib мА 25
Падение напряжения при Ie Ud В 2.5
частота переключения Гц 20
мин. ток нагрузки Ie мА 1
Ток утечки, вызванный нагрузкой в заблокированном состоянии при 230 В переменного тока или 24 В постоянного тока Ir мА 0.15
Индикация коммутационного положения Светодиод красный
Индикация рабочего напряжения Светодиод зеленый
Защитные функции защита от короткого замыкания
Защита от неправильной полярности
подключение 4-проводной
контакты
Разм. = размыкающий контакт 1 разм.
Замык. = замыкающий контакт 1 замык
Конструктивное исполнение
Конструктивное исполнение (внешние размеры) мм 171,5 x 171,5 x 67,4
Возможности подключения Штепсельный разъем M12 x 1
Материал пластик
Качество поверхности PPS

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура °C -25
Макс. рабочая температура °C 70

Технические характеристики согласно ETIM 6.0

Sensors (EG000026) / Inductive proximity switch (EC002714)
Electric engineering, automation, process control engineering / Binary sensor technology, safety-related sensor technology / Proximity switch / Inductive proximity switch (ecl@ss8.1-27-27-01-01 [AGZ376012])
Width sensor mm 171.5
Height of sensor mm 67.4
Length of sensor mm 171.5
Diameter sensor mm 0
Mechanical mounting condition for sensor Not flat
Switching distance mm 100
Suitable for safety functions No
Type of switch function Anticoincidence
Type of switching output PNP/NPN
Type of electric connection Connector M12
Number of semiconductor outputs with signalling function 1
Number of contact energized outputs with signalling function 0
Number of protected semiconductor outputs 0
Number of protected contact energized outputs 0
Type of actuation Metallic Target
Type of interface None
Type of interface for safety communication None
Construction type housing Cuboid
Coating housing -
Cascadable No
Category according to EN 954-1 B
SIL according to IEC 61508 None
Performance level acc. to EN ISO 13849-1 None
Max. output current at protected output mA 0
Supply voltage V 6 - 48
Rated control supply voltage Us at AC 50HZ V 0 - 0
Rated control supply voltage Us at AC 60HZ V 0 - 0
Rated control supply voltage Us at DC V 6 - 48
Voltage type DC
Switching frequency Hz 20
With monitoring function downstream switching devices No
Material housing Plastic
Compression-resistant No
Explosion safety category for gas None
Explosion safety category for dust None
Interference resistance to magnetic fields -

Апробации

Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No. E166051
UL Category Control No. NRKH, NRKH7
CSA File No. UL report applies to both Canada and US
CSA Class No.
North America Certification UL listed, certified by UL for use in Canada
Max. Voltage Rating 48 V DC
Degree of Protection IEC: IP67, IP69K; UL/CSA Type: 4, 4x, 6, 6P, 12, 13
