Ассортимент | Источники питания PSG | ||

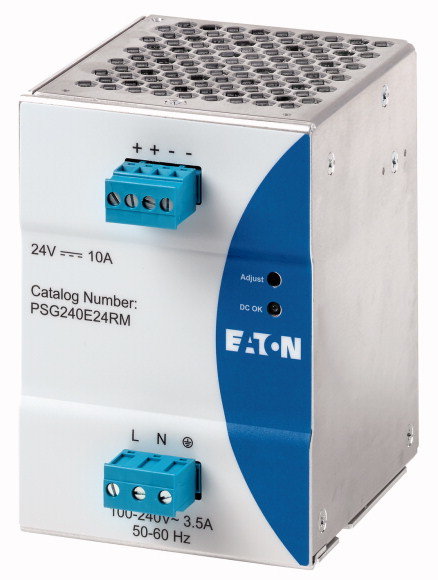

Подассортимент | Блок питания | ||
Описание | Увеличение питания через 1,5-кратный номинальный ток на 5 с PELV (EN 60204), SELV (EN 60950) |
||
Фазы | однофазный | ||
Диапазон входной мощности | 85 - 264 V AC (120 - 375 V DC) |
||
Расчетное входное напряжение | 100 - 240 V AC 125 - 250 V DC |
||
Выходное расчетное напряжение | 24 В пост. тока (± 2%) | ||
Выходной расчетный ток | A | 10 | |
Диапазон регулировки выходного напряжения | 24 - 28 В пост. тока | ||
Номинальная начальная мощность | W | 240 |
Значения параметров входа | |||
Расчетное входное напряжение | 100 - 240 V AC 125 - 250 V DC |
||
Диапазон входной мощности | В | 85 - 264 V AC 120 - 375 V DC |
|
Частота сети | |||
Номинальное значение | Гц | 50/60 | |
Диапазон | Гц | 47 - 63 | |
Номинальный входной ток | In | A | < 2.5 bei 115 V AC < 1.3 bei 230 V AC |
Ограничитель пускового тока I?t (+25°C) (тип.) | A | < 35 A при 115 В перем. тока < 35 A при 230 В перем. тока |
|
Перекрытие сети в случае выхода из строя при номинальной нагрузке (типовое) | мс | ||
Перекрытие сети в случае выхода из строя | мс | > 20 при 115 В перем. тока > 125 при 230 В перем. тока |
|
Время запуска после подключения сетевого напряжения | мс | < 1000 | |
Встроенный предохранитель на входе (защита устройств, недоступна) | T4 AH/250 V | ||
Входной предохранитель | 10, 16 A (рекомендовано) | ||
Характеристика срабатывания | B | ||
ток утечки | < 1 мА при 240 В перем. тока | ||
Автоматическое повторное включение | 100% просадка напряжения, 1 цикл (20 мс при 50 Гц), автоматический запуск | ||
Выходные параметры | |||
Номинальная начальная мощность | W | 240 | |
Выходное расчетное напряжение | 24 В пост. тока (± 2%) | ||
Допуск | ±2 % | ||
Диапазон регулировки выходного напряжения | 24 - 28 В пост. тока | ||
Дерейтинг от Tamb > +50 °C | > 50 °C (2,5% / °C) | ||
Запуск емкостной нагрузки | Макс 10000 µF | ||
Потеря мощности | W | 30 | |
Коэффициент полезного действия | % | > 90 при 115 В перем. тока & 230 В перем. тока | |
Остаточные пульсации и пики при переключении | < 50 мВ удвоенной амплитуды / < 150 мВ удвоенной амплитуды | ||
Возможность параллельного подключения | для целей резервирования, с ORing-диодом (PSG480R24RM/PSG960R24RM) | ||
Общие параметры | |||
корпус | Алюминий | ||
Индикация состояния | зелёный светодиод для "постоянный ток OK" | ||
MTBF (среднее премя службы между выходами из строя) | > 500.000 ч | ||
Высота | мм | 121 | |
ширина | мм | 85 | |
Глубина | мм | 124.1 | |
Вес | кг | 1.1 | |
Соединительные клеммы | Винтовое соединение, вставное | ||
Длина зачистки | мм | 7 | |
Поперечные сечения соединения | |||
тонкопроволочный с оконечными муфтами/однопроволочный | мм2 | 1,3 - 2,1 мм? (AWG 16 - 14) | |
Начальный пусковой момент | Нм | 0,5 | |
Диапазон температур окружающей среды | °C | ||
Эксплуатация | °C | -20 - +80 (> 50 °C дерейтинг) | |
Хранение, транспорт | ? | °C | |
Хранение | ? | °C | -25 - +85 |
Влажный нагрев | < 95 % относительная влажность при +25 °C, без конденсации | ||
Вибростойкость (IEC/EN 60068-2-6) | 10 - 500 Гц при 30 м/с? (3 G макс.) на 60 мин. в направлении по осям X, Y, Z | ||
Удароустойчивость (IEC 60068-2-27) | 30 г (300 м/с?) во всех направлениях | ||
Степень загрязнения | 2 | ||
Климатический класс (IEC) | 3K3 согласно EN 60721 | ||
Безопасность и устройства защиты | |||
Защита от переходного перенапряжения | Варистор | ||
Ограничение тока при коротком замыкании | IUberstrom = 150 % der max. Ausgangsleistung | ||
Защита от перенапряжения | да, от внутреннего перенапряжения | ||
Напряжение изоляции | |||
Вход/выход | 4 кВ трёхфазного тока (типовое испытание), 3 кВ трёхфазного тока (поштучное испытание) | ||
Вход/PE | 1,5 кВ трёхфазного тока (типовая проверка), 1,5 кВ трёхфазного тока (штучное испытание) | ||
Выход/PE | 1,5 кВ трёхфазного тока (типовая проверка), 500 В трёхфазного тока (штучное испытание) | ||
Класс защиты | IP20 | ||
Класс защиты | Класс I с подключением защитного провода | ||
Стандарты и положения | |||
Электрическое оснащение машинного оборудования: IEC60204-1 (категория перенапряжения III) Оснащение сильноточных установок с электронным оборудованием: EN 50178/IEC62103 Малое защитное напряжение: PELV (EN 60204), SELV (EN 60950) Защита от удара электрическим током: DIN 57100-410 CE: В соответствии с директивой ЭМС 2014/30/EC и директива по оборудованию низкого напряжения 2014/35/EC RoHS согласно: директиве RoHS 2011/65/ЕС ITE: EN 55022, EN 61000-3-2, EN 61000-3-3, EN 55024 Промышленный: EN 55011 Ограничения высших гармоник сети: EN 601000-3-2 Электрическая безопасность (устройств информационной техники) : SIQ по EN60950-1, UL/c-UL, признанная в качестве UL 60950-1, CSA C22.2 № 60950-1, CB схема по IEC 60950-1 UL508 Class2: UL/c-UL признанный в качестве UL1310 и CSA C22.2 № 223 | Компонентный блок питания для общего применения: EN61204-3 |
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 30 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -20 | |
Макс. рабочая температура | °C | 80 | |
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Low-voltage industrial components (EG000017) / DC-power supply (EC002540) | |||
Electric engineering, automation, process control engineering / Power supply / Power supply (other) / DC-power supply (ecl@ss8.1-27-04-90-02 [AFZ644012]) | |||
Voltage type of supply voltage | AC | ||
1st secondary output voltage | V | 24 - 28 | |
2nd secondary output voltage | V | 0 - 0 | |
3rd secondary output voltage | V | 0 - 0 | |
Max. output current 1 | A | 10 | |
Max. output current 2 | A | 0 | |
Max. output current 3 | A | 0 | |
Secondary voltage adjustable | Yes | ||
Nominal value output voltage 1 | V | 24 | |
Nominal value output voltage 2 | V | 0 | |
Nominal value output voltage 3 | V | 0 | |
Nominal value output current 1 | A | 10 | |
Nominal value output current 2 | A | 0 | |
Nominal value output current 3 | A | 0 | |
Short-circuit-proof | Yes | ||
Rated supply voltage at AC 50 Hz | V | 85 - 264 | |
Rated supply voltage at AC 60 Hz | V | 85 - 264 | |
Rated supply voltage at DC | V | 0 - 0 | |
Output voltage stabilized | Yes | ||
Power consumption | VA | 299 | |
Power output | W | 240 | |
Stabilized | Yes | ||
Type of electric connection | Screw connection | ||
Rail mounting possible | Yes | ||
Wall mounting possible | No | ||
Modular version | Yes | ||
Width in number of modular spacings | 0 | ||
Built-in width | mm | 85 | |
Built-in height | mm | 121 | |
Direct mounting possible | No | ||
Width | mm | 85 | |
Height | mm | 121 | |
Depth | mm | 1241 | |
Suitable for safety functions | No | ||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Degree of protection (IP) | IP20 |
