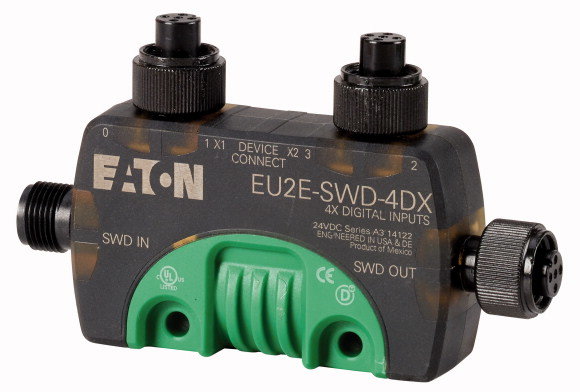

Ассортимент | Абоненты SmartWire-DT | ||
Основная функция | Цифровые модули | ||
Функция | для подключения цифровых входных/ выходных сигналов | ||
Входы | |||
цифровой | 4 | ||
Подключение к SmartWire-DT | да |
Общая информация | |||
Стандарты и положения | IEC/EN 61131-2 | ||
Размеры (Ш x В x Г) | мм | 98,0 x 56,9 x 20,1 | |
Вес | кг | 0.09 | |
Монтаж | DIN рейка, с резьбовым креплением (M4), монтажный профиль (зажим M20) | ||
установочное положение | любая | ||
Климатические внешние условия | |||
Стойкость к климатическим воздействиям | Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 |
||
Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
Температура окружающей среды | |||
Эксплуатация | ? | °C | -25 - +70 |
Хранение / транспорт | ? | °C | -40 - +70 |
Относительная влажность воздуха | |||
Конденсация | Допустимо | ||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5 - 95 | |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP69K | ||
Колебания (IEC/EN 61131-2:2008) | |||
постоянная амплитуда 3,5 мм | Гц | 5 - 8.4 | |
постоянное ускорение 1 г | Гц | 8.4 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 30 г/11 мс | Шоки | 9 | |
Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 0.3 | |
Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения | II | ||
Степень загрязнения | 3 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) | |||
Выход воздуха (уровень 3) | кВ | 8 | |
Разряд контакта (уровень 2) | кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) | |||
80 - 1000 мГц | V/m | 10 | |
1,4 - 2 ГГц | V/m | 3 | |
2 - 2,7 ГГц | V/m | 1 | |
Подавление радиочастотных помех (SmartWire-DT) | EN 55011 Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) | |||
Кабель питания | кВ | 2 | |
Сигнальные провода | кВ | 1 | |
Кабели SmartWire-DT | кВ | 1 | |
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1) | |||
Скачок напряжения кабелей питания | кВ | 0.5 | |
Скачок напряжения, провода входов/выходов | кВ | 1 | |
Впуск (IEC/EN 61131-2:2008, уровень 3) | В | 10 | |
Сеть SmartWire-DT | |||
Тип абонента | Абоненты SmartWire-DT (подчиненное устройство) | ||
Настройка скорости передачи данных (скорость в бодах) | автоматически | ||
Скорость передачи данных (скорость в бодах) | кБод | максимально 2000 | |
Состояние SmartWire-DT | Светодиод | зеленый | |
SWD-IN | Штекер M12 (кодировка A), 5-полюсный | ||
SWD-OUT | Гнездо M12 (кодировка A), 5-полюсное | ||
Потребление тока (24 В, без питания датчиков и без входов/выходов) | мА | ||
Потребляемая мощность (24-В питание SWD) | мА | 72 | |
Питание датчика | |||
макс. потребление тока на M12 штекер ввода/вывода | мА | 70 | |
С защитой от перегрузки и коротких замыканий | да, с диагностикой | ||
Подсоединение питания и входа-выхода | |||
Подсоединение входа-выхода датчика | |||
Способ подключения | Гнездо M12 (кодировка A) 5-полюсное | ||
Питание 24 В пост. тока для выхода | |||
Электропитание | |||
Потеря мощности | P | W | 1.7 |
Цифровые входы | |||
Количество цифровых входов/выходов | 4 | ||
Количество | 4 | ||
входной ток | мА | тип. 4 при 24 В пост. тока | |
Тип предельного значения 1 | Low < 5 В постоянного тока;High > 15 В постоянного тока | ||
Задержка на входе | High->Low < 0,2 мс Low->High < 0,2 мс |
||
Индикация состояния входов | Светодиод | желтый | |
Гальваническое разделение | |||
Входы к SmartWire-DT | нет | ||
Вход ко входу | нет |
Технические характеристики для подтверждения типа конструкции | |||
Номинальный ток для указания потери мощности | In | A | 0 |
Потеря мощности на полюс, в зависимости от тока | Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока | Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока | Pvs | W | 1.7 |
Способность отдавать потери мощности | Pve | W | 0 |
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | 70 | |
Класс защиты | IP67 | ||
Проверка конструкции IEC/EN 61439 | |||
10.2 твёрдость материалов и деталей | |||
10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции | |||
10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599) | |||
Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011]) | |||
Supply voltage AC 50 Hz | V | 0 - 0 | |
Supply voltage AC 60 Hz | V | 0 - 0 | |
Supply voltage DC | V | 0 - 28.8 | |
Voltage type of supply voltage | DC | ||
Number of digital inputs | 4 | ||
Number of digital outputs | 0 | ||
Digital inputs configurable | No | ||
Digital outputs configurable | No | ||
Input current at signal 1 | mA | 4 | |
Permitted voltage at input | V | 20.4 - 28.8 | |
Type of voltage (input voltage) | DC | ||
Type of digital output | None | ||
Output current | A | 0 | |
Permitted voltage at output | V | 20.4 - 28.8 | |
Type of output voltage | DC | ||
Short-circuit protection, outputs available | No | ||
Number of HW-interfaces industrial Ethernet | 0 | ||
Number of HW-interfaces PROFINET | 0 | ||
Number of HW-interfaces RS-232 | 0 | ||
Number of HW-interfaces RS-422 | 0 | ||
Number of HW-interfaces RS-485 | 0 | ||
Number of HW-interfaces serial TTY | 0 | ||
Number of HW-interfaces parallel | 0 | ||
Number of HW-interfaces Wireless | 0 | ||
Number of HW-interfaces other | 0 | ||
With optical interface | No | ||
Supporting protocol for TCP/IP | No | ||
Supporting protocol for PROFIBUS | No | ||
Supporting protocol for CAN | No | ||
Supporting protocol for INTERBUS | No | ||
Supporting protocol for ASI | No | ||
Supporting protocol for KNX | No | ||
Supporting protocol for MODBUS | No | ||
Supporting protocol for Data-Highway | No | ||
Supporting protocol for DeviceNet | No | ||
Supporting protocol for SUCONET | No | ||
Supporting protocol for LON | No | ||
Supporting protocol for PROFINET IO | No | ||
Supporting protocol for PROFINET CBA | No | ||
Supporting protocol for SERCOS | No | ||
Supporting protocol for Foundation Fieldbus | No | ||
Supporting protocol for EtherNet/IP | No | ||
Supporting protocol for AS-Interface Safety at Work | No | ||
Supporting protocol for DeviceNet Safety | No | ||
Supporting protocol for INTERBUS-Safety | No | ||
Supporting protocol for PROFIsafe | No | ||
Supporting protocol for SafetyBUS p | No | ||
Supporting protocol for other bus systems | Yes | ||
Radio standard Bluetooth | No | ||
Radio standard WLAN 802.11 | No | ||
Radio standard GPRS | No | ||
Radio standard GSM | No | ||
Radio standard UMTS | No | ||
IO link master | No | ||
System accessory | Yes | ||
Degree of protection (IP) | IP69K | ||
Type of electric connection | - | ||
Time delay at signal exchange | ms | 0 - 0.2 | |
Fieldbus connection over separate bus coupler possible | Yes | ||
Rail mounting possible | Yes | ||
Wall mounting/direct mounting | Yes | ||
Front build in possible | No | ||
Rack-assembly possible | No | ||
Suitable for safety functions | No | ||
Category according to EN 954-1 | - | ||
SIL according to IEC 61508 | None | ||
Performance level acc. to EN ISO 13849-1 | None | ||
Appendant operation agent (Ex ia) | No | ||
Appendant operation agent (Ex ib) | No | ||
Explosion safety category for gas | None | ||
Explosion safety category for dust | None | ||
Width | mm | 98 | |
Height | mm | 56.9 | |
Depth | mm | 20.1 |
UL File No. | E170645 | ||
North America Certification | UL listed, CSA certified | ||
Specially designed for North America | No |
