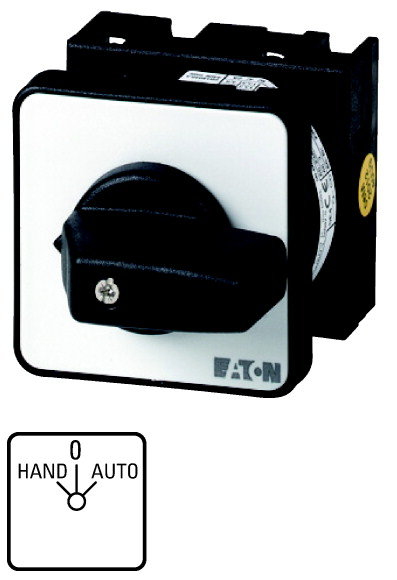

T0-3-15433/EZ Выключатель, 4p, Ie = 12A, Пол. HAND- 0 -AUTO, 45 °, 48х48 мм, переднее крепление в отверстие 22мм

50721
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание T0-3-15433/EZ Выключатель, 4p, Ie = 12A, Пол. HAND- 0 -AUTO, 45 °, 48х48 мм, переднее крепление в отверстие 22мм

Программа поставок

Ассортимент Управляющий переключатель
Идентификатор типа T0
Основная функция Переключатель
с черной перекидной ручкой и с передней панелью
контакты 6
Класс защиты спереди IP65
Конструктивное исполнение Центральный монтаж
графические условные обозначения
Угол включения ° 45
Режим коммутации с фиксацией
с нулевым положением
№ передней панели
Передняя панель HAND-0-AUTO
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц
400 В P кВт 5.5
измеренный ток длительной нагрузки Iu A 20
Количество блоков Модуль (модули) 3

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Силовые разъединители согласно IEC/EN 60947-3
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут °C -25 - +50
в капсульном корпусе °C -25 - +40
Категория перенапряжения / степень загрязнения III/3
Номинальная устойчивость к импульсу Uimp В перем. тока 6000
Удароустойчивость g 15
установочное положение любая
Защита от прикосновения при вертикальном управлении спереди (EN 50274) защита от прикосновения пальцами и тыльной стороной кистей рук
Контакты
электрические параметры
Номинальное напряжение Ue В перем. тока 690
измеренный ток длительной нагрузки Iu A 20
Указания по измеренному току длительной нагрузки Iu Измеренный ток длительной нагрузки Iu указан при максимальном поперечном сечении.
Допустимая нагрузка при повторно-кратковременном режиме работы, класс 12
AB 25 % ED (продолжительность включения) x Ie 2
AB 40 % ED (продолжительность включения) x Ie 1.6
AB 60 % ED (продолжительность включения) x Ie 1.3
стойкость к коротким замыканиям
Предохранитель A gG/gL 20
Номинальная устойчивость к токовым нагрузкам при коротком замыкании (1 с ток) Icw Aeff 320
Примечание по поводу измеренной кратковременной устойчивости к токовым нагрузкам Icw 1-секундный ток
Условный ток короткого замыкания Iq кА 6
Коммутационная способность
Номинальный допустимый ток включения cos ? в соответствии с IEC 60947-3 A 130
Расчетная разрывная способность cos ? согласно IEC 60947-3 A
230 В A 100
400/415 В A 110
500 В A 80
690 В A 60
Безопасное разъединение согласно EN 61140
между контактами В перем. тока 440
Электрические тепловые потери на контакт при Ie W 0.6
Электрические тепловые потери на вспомогательный контакт при Ie Ie (15/230 В перем. тока) W 0.6
Механический срок службы Переключения x 106 > 0.4
максимальная частота коммутаций Переключения/ч 1200
Переменное напряжение
AC-3
Расчетная рабочая мощность моторного выключателя P кВт
220 B 230 B P кВт 3
230 В звезда-треугольник P кВт 5.5
400 B 415 B P кВт 5.5
400 В звезда-треугольник P кВт 7.5
500 В P кВт 5.5
500 В звезда-треугольник P кВт 7.5
690 В P кВт 4
690 В звезда-треугольник P кВт 5.5
Расчетный рабочий ток моторного переключателя
230 В Ie A 11.5
230 В звезда-треугольник Ie A 20
400 В 415 В Ie A 11.5
400 В звезда-треугольник Ie A 20
500 В Ie A 9
500 В звезда-треугольник Ie A 15.6
690 В Ie A 4.9
690 В звезда-треугольник Ie A 8.5
AC-21A
Расчетный рабочий ток силового выключателя
440 В Ie A 20
AC-23A
Расчетная эксплуатационная мощность AC-23A, 50 - 60 Гц P кВт
230 В P кВт 3
400 B 415 B P кВт 5.5
500 В P кВт 7.5
690 В P кВт 5.5
Расчетный рабочий ток моторного переключателя
230 В Ie A 13.3
400 B 415 B Ie A 13.3
500 В Ie A 13.3
690 В Ie A 7.6
постоянное напряжение
DC-1, силовой выключатель Л/П = 1 мс
Расчетный рабочий ток Ie A 10
Напряжение на контакт, соединенный последовательно В 60
DC-21A Ie A
Расчетный рабочий ток Ie A 1
Контакты Количество 1
DC-23A, моторный выключатель
Л/П = 15 мс
24 В
Расчетный рабочий ток Ie A 10
Контакты Количество 1
48 В
Расчетный рабочий ток Ie A 10
Контакты Количество 2
60 В
Расчетный рабочий ток Ie A 10
Контакты Количество 3
120 В
Расчетный рабочий ток Ie A 5
Контакты Количество 3
240 В
Расчетный рабочий ток Ie A 5
Контакты Количество 5
DC-13, управляющий переключатель Л/П = 50 мс
Расчетный рабочий ток Ie A 10
Напряжение на последовательно подключенный контакт В 32
Надёжность управляющей системы при 24 В пост. тока, 10 мА Частота отказов HF < 10-5, < 1 отказа на 100000 соединений
Поперечные сечения соединения
одно- или многожильные мм2 1 x (1 - 2,5)
2 x (1 - 2,5)
тонкопроволочный с оконечной муфтой согласно DIN 46228 мм2 1 x (0,75 - 2,5)
2 x (0,75 - 2,5)
Соединительный винт M3,5
макс. начальный пусковой момент Нм 1
Параметры техники безопасности
указания Значения B10d в соответствии с EN ISO 13849-1, таблица C1
Опробованные рабочие характеристики
Контакты
Номинальное напряжение Ue В перем. тока 600
Измеренный ток длительной нагрузки макс.
Цепи главного тока
Общее применение A 16
Цепи вспомогательного тока
Общее применение IU A 10
Пилотный режим A 600
P 600
Коммутационная способность
максимальная мощность двигателя
однофазный
120 В перем. тока л.с. 0.5
200 В переменного тока л.с. 1
240 В переменного тока л.с. 1.5
трехфазн.
200 В переменного тока л.с. 3
240 В переменного тока л.с. 3
480 В переменного тока л.с. 7.5
600 В переменного тока л.с. 7.5
Short Circuit Current Rating SCCR
Основная номинальная характеристика кА 5
Макс. предохранитель A 50
Номинал короткого замыкания кА 10
Макс. предохранитель A 20, Class J
Поперечные сечения соединения
одно- или тонкопроволочный с оконечной муфтой AWG 18 - 14
Соединительный винт M3,5
Начальный пусковой момент фунт на дюйм 8.8

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 20
Потеря мощности на полюс, в зависимости от тока Pvid W 0.6
Потеря мощности оборудования, в зависимости от тока Pvid W 0
Статическая потеря мощности, не зависит от тока Pvs W 0
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 50
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Устойчивость к УФ-излучению только при наличии защитной крыши.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Control switch (EC002611)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Control switch (ecl@ss8.1-27-37-14-14 [ACN998008])
Type of switch Reverser
Number of poles 4
Max. rated operation voltage Ue AC V 690
Rated permanent current Iu A 20
Number of switch positions 3
With 0 (off) position Yes
With retraction in 0-position No
Device construction Built-in device
Width in number of modular spacings 0
Suitable for ground mounting No
Suitable for front mounting 4-hole Yes
Suitable for distribution board installation No
Suitable for intermediate mounting No
Complete device in housing No
Type of control element Toggle
Front shield size 48x48 mm
Degree of protection (IP), front side IP65

Апробации

Product Standards UL 60947-4-1;CSA - C22.2 No. 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No. E36332
UL Category Control No. NLRV
CSA File No. 12528
CSA Class No. 3211-05
North America Certification UL listed, CSA certified
Specially designed for North America Yes, with an alternative front plate and/or terminal markings to those of the IEC type in combination with "+NA" (105864)
Suitable for Branch circuits, suitable as motor disconnect
Degree of Protection IEC: IP65; UL/CSA Type 1, 12
