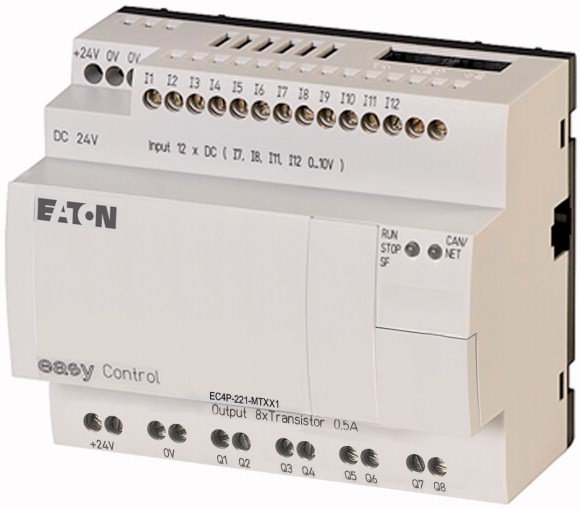

EC4P-221-MTXX1 Компактный контроллер, 24VDC, 12DI (из которых 4 AI ), 8 DO (T), CAN

Товар в корзине
106392
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание EC4P-221-MTXX1 Компактный контроллер, 24VDC, 12DI (из которых 4 AI ), 8 DO (T), CAN

Программа поставок

Возможность расширения: входы/выходы и шинные системы
индивидуальная лазерная гравировка возможна с EC4-COMBINATION-*
Описание easyNet/CANopen® на борту
Входы
цифровой 12
из них используется аналоговым способом 4
Выходы
Транзистор 8
Питающее напряжение 24 В пост. тока

Технические характеристики

Общее
Размеры (Ш x В x Г) мм 107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест)
Вес кг 0.3
Монтаж DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Поперечные сечения соединения
одножильный мм2 0,2 - 4 (AWG 22 - 12)
тонкопроволочный с оконечной муфтой мм2 0,2 - 2,5 (AWG 22 - 12)
Стандартная отвёртка мм 3.5 x 0.8
макс. начальный пусковой момент Нм 0.6
Климатические внешние условия
Рабочая температура °C -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2
Конденсация Предотвратить конденсацию, воспользовавшись соответствующими мерами
ЖК индикатор (уверенное считывание) °C 0 - 55
Хранение ? °C -40 - +70
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) % 5 - 95
Давление воздуха (эксплуатация) hPa 1080 - 1080
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP20
Колебания (IEC/EN 60068-2-6) Гц
постоянная амплитуда 0,15 мм Гц 10 - 57
постоянное ускорение 2 г Гц 57 - 150
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс Шоки 18
Падение (IEC/EN 60068-2-31) Высота падения мм 50
свободное падение, в упаковке (IEC/EN 60068-2-32) M 1
установочное положение вертикально или горизонтально
Электромагнитная совместимость (ЭМС)
Категория перенапряжения / степень загрязнения II/2
Электростатическая разрядка (ESD)
примененный стандарт IEC EN 61000-4-2, уровень 3
Выход воздуха кВ 8
Разряд контакта кВ 6
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 V/m 10
Подавление радиочастотных помех EN 55011 Класс B, EN 55022 Класс B
Импульсное напряжение кВ IEC/EN 61000-4-4, уровень 3
Импульсное напряжение
Кабель питания кВ 2
Сигнальные провода кВ 2
мощные импульсы (скачок напряжения) 2 кВ (кабели питания симметричны, EASY...AC)
0.5 кВ (кабели питания симметричны, EASY...DC)
согласно IEC/EN 61000-4-5
Впуск согласно IEC/EN 61000-4-6 В 10
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока EN 50178, UL 508, CSA C22.2, No. 142
Прочность изоляции EN 50178
Буферизация часов реального времени
Буферизация часов реального времени
резервное время (часы) при полностью заряженном суперконденсаторе
Срок службы (годы)
Точность часов реального времени с/день тип. ± 5 (± 0,5 ч/год)
Остаточная память
Циклы записи памяти с остаточной индукцией (минимум) 10000000000 (10?) (циклов считывания/записи)
Электропитание
Номинальное напряжение Ue В 24 пост. тока (-15/+20%)
Допустимый диапазон Ue 20.4 - 28.8 V DC
Остаточная пульсация % 5
входной ток тип. 140 мА при Ue
Посадки напряжения мс <= 10
(IEC/EN 61131-2)
Потеря мощности P тип. 3,4 Вт
ЦПУ
Процессор Infineon XC161
Память
Программный код/данные кбайт 256/14 сегментов по 16 кБ
Маркер/сохраненные данные кбайт 16/4/4/8
Время цикла для 1 к команд (бит, байт) мс < 0.3
Интерфейсы
Интерфейс PRG RS232
Скорость передачи данных кбит/с 4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит)
Техника присоединения Гнездо RJ45
гальваническое разделение отсутствует
Режим работы Master
Скорость передачи данных кбит/с 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6
Форматы символов 8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Количество отправляемых байтов в блоке 190 байта
Количество получаемых байтов в блоке 190 байта
Ethernet
Скорость передачи данных MBit/s 10 Мбит/с, 100 м
Техника присоединения RJ45
гальваническое разделение нет
CANopen®
Скорость передачи данных 500 кбит/с, 25 м
250 кбит/с, 60м
125 кбит/с, 125 м
50 кбит/с, 300 м
20 кбит/с, 700 м
10 кбит/с, 1000 м
Заглушка шины (первая и последняя карты) Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)
Техника присоединения 2 x RJ45, 8-полюсн.
Режим работы Master
Количество 8
Режим работы подчиненного устройства
Абонент Количество максимально 126
Вид PDO асинхронный, циклический, ациклический
Профиль устройства согласно DS 301 V4
Цифровые входы 24 В пост. тока
Количество 12
Входы используются как аналоговые 4 (I7, I8, I11, I12)
Индикация состояния LCD-Display
Гальваническое разделение для выходов: да
для сети easyNet, easyLink
Номинальное напряжение Ue В пост. тока 24
входное напряжение В пост. тока < 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“
> 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“
Входной ток при статусе „1“
Входной ток при статусе 1 мА 3,3 (I1 до I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12)
Время задержки мс тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“)
тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“)
Длина провода M 100 (неэкранирован.)
инкрементальный счетчик данных
Количество входов счетчиков 1 (I1, I2, I3, I4)
диапазон значений 32 бит
Частота счета кГц 40
форма импульсов Прямоугольник
Цифровые входы I1, I2
Заданный вход I3
Вход для контрольного переключателя I4
Цифровые входы I1 и I2, I3 и I4 1
Смещение сигнала 90°
Быстрые цифровые входы
Количество 2 (I1, I2) при 16 бит или 1 (I1) при 32 бит
диапазон значений 16/32 бит
Длина провода M 20 (экранирован.)
Частота счета кГц < 50
форма импульсов Прямоугольник
Аналоговые входы
Количество 4 (I7, I8, I11, I12)
Гальваническое разделение для выходов: да
для интерфейса/карты памяти: нет
Вид входа Напряжение пост. тока
Зона сигнала 0 - 10 В пост. тока
Разрешение 0,01 В аналоговые
0,01 В цифровые
10 бит (значение 0 - 1023)
Входной импеданс k? 11.2
Точность фактического значения
два устройства easy % ± 3
внутри устройства % ± 2, (I7, I8, I11, I12) ± 0,12 В
Время преобразования аналоговое/цифровое мс каждый цикл ЦПУ
входной ток мА < 1
Длина провода M 30, экранирован.
Транзисторные выходы
Количество 8
Номинальное напряжение Ue В пост. тока 24
Допустимый диапазон Ue 20.4 - 28.8 V DC
Остаточная пульсация % 5
Питающий ток мА тип./макс. 18/32 при состоянии 0
24/44 при состоянии 1
Защита от неправильной полярности да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)
Гальваническое разделение для электропитания, входы
для карты памяти: да
для входов: да
Расчетный рабочий ток при состоянии „1” постоянного тока на канал Ie A макс. 0,5
Ламповая нагрузка без Rv на канал W 5
Ток утечки при статусе „0” на канал мА < 0.1
Макс. выходное напряжение В 2,5 (состояние 0 при внешней нагрузке < 10 МОм)
U = Ue - 1 В (состояние 1 при Ie = 0,5 A)
защита от короткого замыкания да, электронный (Q1 - Q4), термический (Q5 - Q8), (оценка осуществляется через диагностический вход I16, I15)
Ток расцепителя короткого замыкания для Ra 10 мОм A 0,7 Ie 2 на выход
общий ток короткого замыкания A 16
Пиковый ток короткого замыкания A 32
отключение по температуре да
макс. частота переключения при постоянной омической нагрузке Переключения/ч 40000
Возможность параллельного подключения выходов
при омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы Группа 1: Q1 до Q4
Группа 2: Q5 до Q8
Число выходов макс. 4
макс. общий ток A 2 (Внимание! Выходы должны управляться одновременно при одинаковой продолжительности интервалов управления)
Индикация состояния выходов ЖК-экран
Индуктивная нагрузка по EN 60947-5-1
без внешней схемы защиты
T0,95 = 1 мс, R = 48 ?, L = 16 mH
Коэффициент одновременности g 0.25
Продолжительность включения % продолжительность включения 100
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) Переключения 1500
DC-13, T0,95 = 72 мс, П = 48 ?, Л = 1,15 H
Коэффициент одновременности g 0.25
Продолжительность включения % продолжительность включения 100
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) Переключения 1500
T0,95 = 15 мс, R = 48 ?, L = 0,24 H
Коэффициент одновременности g 0.25
Продолжительность включения % продолжительность включения 100
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) Переключения 1500
с внешней схемой защиты
Коэффициент одновременности g 1
Продолжительность включения % продолжительность включения 100
макс. частота переключения, макс. продолжительность включения Переключения В зависимости от схемы защиты
Питающее напряжение UAux
Защита от неправильной полярности да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)
Гальваническое разделение да
Сеть easyNet
Заглушка шины (первая и последняя карты) Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 0
Потеря мощности на полюс, в зависимости от токаsub>vid W 0
Потеря мощности оборудования, в зависимости от токаsub>vid W 0
Статическая потеря мощности, не зависит от токаsub>vs W 3.4
Способность отдавать потери мощностиsub>ve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

PLC's (EG000024) / PLC device set (EC002581)
Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / PLC device set (ecl@ss8.1-27-24-22-19 [BAA707010])
Contains function building blocks Yes
Contains basic device Yes
Contains module rack No
Contains power supply Yes
Contains analogue input module Yes
Contains analogue output module No
Contains digital input module Yes
Contains digital output module Yes
Contains function module Yes
Contains technology modle No
Contains communication module Yes
Contains memory unit Yes
Contains simulation module No
Contains connection cable No
Contains control unit No
Contains monitor No
Contains programming software No

Отзывы (0) EC4P-221-MTXX1 Компактный контроллер, 24VDC, 12DI (из которых 4 AI ), 8 DO (T), CAN

Написать отзыв
Также вас могут заинтересовать
Быстрый просмотр
116380
EU5C-SWD-PF2-1 Модуль питания SWD
Цена:
19 905,54
Цена:
11 801,45
Быстрый просмотр
116309
EU5C-SWD-PF1-1 Модуль питания SWD
Цена:
7 852,15
Обратный звонок
Вам перезвонят
Ваше имя
Телефон для обратной связи
Краткое описание Вашего вопроса
