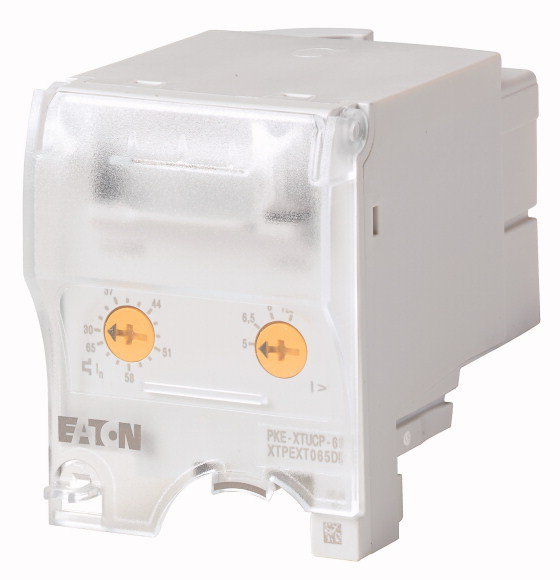

PKE-XTUCP-65 Электронный расцепитель для защиты линий, 30-65А, стандартный

Товар в корзине
168798
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание PKE-XTUCP-65 Электронный расцепитель для защиты линий, 30-65А, стандартный

Технические характеристики

Артикул 168798
Габариты, ШхВхГ, мм 84 4X55X69 9
Объем, дм3 0.323
Масса, кг 0.259

Программа поставок

Ассортимент Дополнительное оснащение
Принадлежности Расцепляющий модули
Основная функция Защита установок
Защита кабелей и проводов
диапазон установки
Расцепители перегрузки мин. Ir A 30
Расцепители перегрузки макс. Ir A 65
Функция с расцепителем максимального тока и защитой от короткого замыкания
Измеренный ток длительной нагрузки = расчетный рабочий ток Iu = Ie A 65
Применяемое для Базовое устройство PKE65
Подключение к SmartWire-DT нет

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 60947, VDE 0660
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды °C
Хранение ? °C -40 - +80
разомкнут °C -20 - +55
в капсульном корпусе °C -20 - +40
Направление подвода питания любая
Класс защиты
Устройство IP20
Соединительные клеммы IP00
Защита от прикосновения согласно EN 50274 защита от прикосновения пальцами и тыльной стороной кистей рук
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 g 25
Высота установки M макс. 2000
Цепи главного тока
Номинальная устойчивость к импульсу Uimp В перем. тока 6000
Категория перенапряжения / степень загрязнения III/3
Номинальное напряжение Ue В перем. тока 690
Измеренный ток длительной нагрузки = расчетный рабочий ток Iu = Ie A 65
Номинальная частота f Гц 40 - 60
максимальная частота коммутаций S/h
макс. частота коммутаций S/h 60
Расцепитель
Температурная компенсация °C -5 - +40 (согласно IEC/EN 60947, VDE 0660)
-25 - +55 (рабочий диапазон)
Остаточная ошибка температурной компенсации для T > 40 °C ±55 (Arbeitsbereich)
Диапазон установок расцепителей перегрузки 0,42 - 1 x Iu (с PKE-XTU(A)CP-36)
Расцепители короткого замыкания Расцепляющий модуль, регулируемый 5 - 8 x Ir
с задержкой около 60 мс
Допуск расцепителя короткого замыкания ± 20%
Чувствительность к выпадению фаз нет (с PKE-XTU(A)CP-...)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности In A 65
Потеря мощности на полюс, в зависимости от тока Pvid W 3.1
Потеря мощности оборудования, в зависимости от тока Pvid W 9.3
Статическая потеря мощности, не зависит от тока Pvs W 0
Способность отдавать потери мощности Pve W 0
Мин. рабочая температура °C -25
Макс. рабочая температура °C 55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Tripping bloc for power circuit-breaker (EC000617)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Releasing block for circuit breakers (ecl@ss8.1-27-37-04-10 [AKF008010])
Overload release current setting A 30 - 65
Initial value of the undelayed short-circuit release - setting range A 150
End value adjustment range undelayed short-circuit release A 520
Rated permanent current Iu A 65
Number of poles 3
Short-circuit release function Delayed
