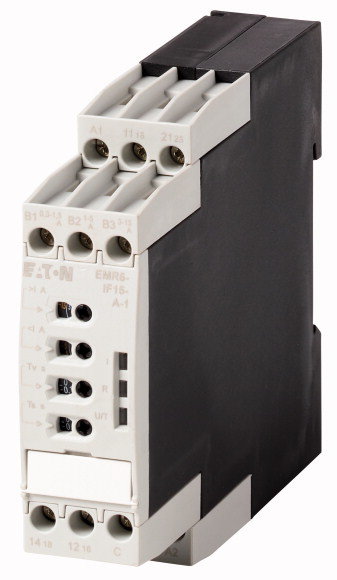

Ассортимент | Измерительные и контрольные реле EMR | ||
Основная функция | Реле измерения и контроля тока | ||
Контроль однофазных сетей постоянного и переменного напряжения Запаздывание при включении: отсутствует = 0 или регулируется в диапазоне 0,1–30 с Расширение диапазона измерений трансформаторами тока возможно |
|||
Контроль | Ток перегрузки Ток ниже минимального Ток выше и ниже номинала (окно) |
||
Диапазон измерения тока | I∼/I= | A | 0,3 - 1,5 A 1 - 5 A 3 - 15 A |
графические условные обозначения | |||
Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC |
||
Ширина | мм | 22.5 |
Общая информация | |||
Стандарты и предписания | UL 508, CAN/CSA C22.2 No.14, GL, EAC, CCC, RMRS, RCM | ||
Механический срок службы | Переключения | x 106 | 30 |
Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
Температура окружающей среды | |||
Эксплуатация | °C | ||
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | + 60 | |
Хранение | °C | - 40 - 85 | |
установочное положение | любая | ||
Удароустойчивость | Класс 2 | ||
Класс защиты | |||
Клеммы | IP20 | ||
корпус | IP50 | ||
Поперечные сечения соединения | мм² | ||
одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
Стандартная отвёртка | мм | 4 x 0.8 | |
Начальный пусковой момент | Нм | 0.6 - 0.8 | |
крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
Контакты | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Электропитание | |||
Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC |
||
Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
потребляемая мощность | VA | 2.6 | |
Номинальная частота | f | Гц | 50 - 60 |
Продолжительность включения | % продолжительность включения | 100 | |
Временной цикл | |||
Время задержки включения | с | регулировка в диапазоне 0,1 - 30 | |
Время замедления возврата | с | 30 | |
Время задержки включения | с | регулировка в диапазоне 0,1 - 30 | |
Ошибка времени в пределах питающего напряжения | % | ≦ 0.5 | |
Ошибка времени в пределах диапазона температур | %/°C | ≦ 0.06 | |
Измерительные цепи | |||
Входы | Количество | ||
B1-C | A | 0.3 - 1.5 | |
B2-C | A | 1 - 5 | |
B3-C | A | 3 - 15 | |
Гистерезис | % | ||
Гистерезис макс. | % | 5 | |
Цикл измерения | мс | макс. 80 | |
Температурная ошибка | %/°C | ≦ 0.06 | |
Ошибка в пределах напряжения питания | % | ≦ 0.5 | |
Индикация состояния | |||
Питающее напряжение | Светодиод, зеленый | ||
Выходное реле возбуждено | Светодиод, желтый | ||
Измеренное значение | Светодиод, красный | ||
Индикация состояния (светодиод) | зеленый, горит: питающее напряжение другие состояния в зависимости от ошибки (см. IL): измеренное значение |
||
Контакты релейных выходов | |||
Номинальное напряжение | Ue | В перем. тока | 250 |
Расчетный рабочий ток | Ie | A | |
AC-12 при 230 В | Ie | A | 4 |
AC-15 при 230 В | Ie | A | 3 |
DC-12 при 24 В | Ie | A | 4 |
DC-13 при 24 В | Ie | A | 2 |
Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
Электрический срок службы | Переключения | x 106 | > 0.1 |
стойкость к коротким замыканиям | |||
максимальный предохранитель | безынерционный/gL | A | 10 |
Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
