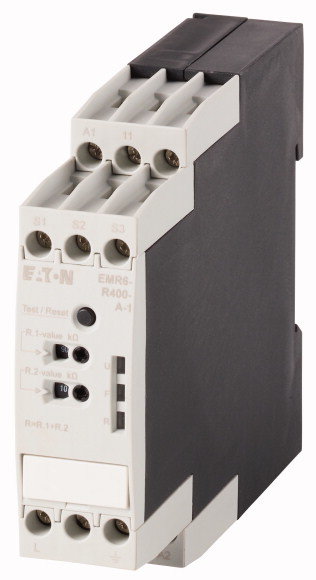

EMR6-R400-A-1 Реле контроля состояния изоляции, 0 - 400 V AC, 1 - 100 кОм

Товар в корзине
184773
  • Доставка по России транспортными компаниями
    Мы доставим Ваш заказ в любой город РФ любой транспортной компанией по Вашему выбору
    Стоимость доставки по Москве до терминала Транспортной компании - БЕСПЛАТНО
    Стоимость доставки Транспортной компанией от терминала в Москве до терминала в Вашем регионе - оговариваются с менеджером индивидуально
  • Доставка курьером по Москве и Московской области
    Выполняется в день заказа, сумма доставки оговаривается с менеджером индивидуально
  • Наличными при получении заказа
    Оплата заказа наличными в момент получения заказа. Возможно только при доставке по Москве и Московской области и при самовывозе из офиса
  • Оплата счета
    Оплатить счет может как юридическое, так и физическое лицо. При оплате от физического лица необходимо указать адрес электронной почты при оформлении заказа. Наши менеджеры проверят наличие товара на складе и вышлют на Ваш адрес электронной почты счет на оплату с QR-кодом

Описание EMR6-R400-A-1 Реле контроля состояния изоляции, 0 - 400 V AC, 1 - 100 кОм

Программа поставок

Ассортимент Измерительные и контрольные реле EMR
Основная функция реле контроля состояния изоляции
Светодиодная индикация состояния
принцип рабочего тока
Тестирование или сброс при использовании кнопок на устройстве или через управляющий вход
Память ошибок/функцию памяти можно конфигурировать
Память ошибок с защитой от нулевого напряжения и возможностью настройки
Контроль Сопротивление изоляции в незаземленных сетях переменного напряжения (2-, 3-, 4-фазные системы)
регулируемое значение срабатывания 1 - 100 кОм
графические условные обозначения
Питающее напряжение 24 - 240 V AC, 50/60 Hz
24 - 240 V DC
Номинальное напряжение контролируемой сети 0 - 400 V AC
Ширина мм 22.5

Технические характеристики

Общая информация
Стандарты и предписания IEC/EN 60255-6, EN 61557, UL, CSA, GL
Механический срок службы Переключения x 106 30
Стойкость к климатическим воздействиям Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч
Температура окружающей среды
Эксплуатация °C
Мин. рабочая температура °C -25
Макс. рабочая температура °C + 60
Хранение °C - 40 - 85
установочное положение любая
Удароустойчивость Класс 2
Класс защиты
Клеммы IP20
корпус IP50
Поперечные сечения соединения мм²
одножильный мм2 1 x 0.5-2.5 (1 x 18-14 AWG)
тонкопроволочный с оконечной муфтой мм2 2 x 0.5-1.5 (2 x 18-16 AWG)
Стандартная отвёртка мм 5.5 x 0.8
Начальный пусковой момент Нм 0.5 - 0.8
крепление Быстрое крепление DIN рейки IEC/EN 60715
Контакты
Номинальная устойчивость к импульсу Uimp В перем. тока 4000
Категория перенапряжения / степень загрязнения III/3
Электропитание
Питающее напряжение 24 - 240 V AC, 50/60 Hz
24 - 240 V DC
Безопасность по напряжению x Uc 0.85 - 1.1
потребляемая мощность VA 3.5
Номинальная частота f Гц 50 - 60
Продолжительность включения % продолжительность включения 100
Измерительные цепи
Гистерезис %
Гистерезис макс. % 25
Длина провода для кнопки удаления и тестирования M макс. 10
Индикация состояния
Питающее напряжение Светодиод, зеленый
Ошибка на L+ Светодиод, красный
Ошибка на L- Светодиод, красный
Индикация состояния (светодиод) зеленый, горит: питающее напряжение
другие состояния в зависимости от ошибки (см. IL): измеренное значение
Контакты релейных выходов
Расчетный рабочий ток Ie A
AC-12 при 230 В Ie A 5
AC-15 при 230 В Ie A 3
DC-13 при 24 В Ie A 2.5
Электрический срок службы (AC-12/230 В/4 A) Переключения x 106
Электрический срок службы Переключения x 106 > 0.1
стойкость к коротким замыканиям
максимальный предохранитель безынерционный/gL A 5
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС) IEC/EN 61000-6-2
ESD Воздушный / контактный разряд кВ IEC/EN 61000-4-2 уровень 3
HF-стойкость к излучению IEC/EN 61000-4-3 уровень 3
Импульсное напряжение IEC/EN 61000-4-4 уровень 3
Скачок напряжения IEC/EN 61000-4-5 уровень 4
HF-кондуктивный IEC/EN 61000-4-6 уровень 3
