Ассортимент | Измерительные и контрольные реле EMR | ||
Основная функция | реле контроля состояния изоляции | ||

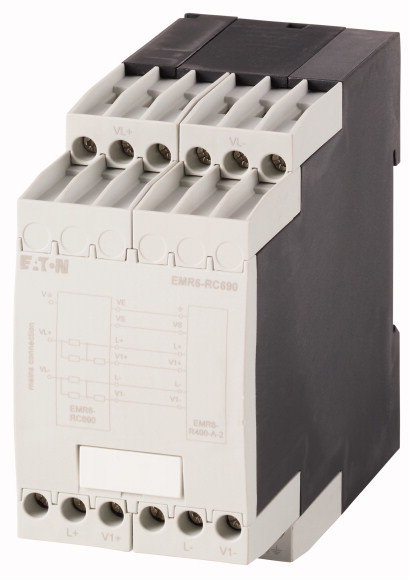

Модуль соединения Расширяет диапазон номинального напряжения для EMR6-R400-A-2 до 690 В перем. тока или 1000 В пост. тока напряжение питания не требуется |
|||
графические условные обозначения | |||
Номинальное напряжение контролируемой сети | 0 - 690 V AC 0 - 1000 V DC |
||
Ширина | мм | 45 |
Общая информация | |||
Стандарты и предписания | IEC/EN 60255-6, EN 61557, UL, CSA, GL | ||
Механический срок службы | Переключения | x 106 | 30 |
Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
Температура окружающей среды | |||
Эксплуатация | °C | ||
Мин. рабочая температура | °C | -25 | |
Макс. рабочая температура | °C | + 60 | |
Хранение | °C | - 40 - 85 | |
установочное положение | любая | ||
Удароустойчивость | Класс 2 | ||
Класс защиты | |||
Клеммы | IP20 | ||
корпус | IP50 | ||
Поперечные сечения соединения | мм² | ||
одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
Стандартная отвёртка | мм | 5.5 x 0.8 | |
Начальный пусковой момент | Нм | 0.5 - 0.8 | |
крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
Контакты | |||
Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
Категория перенапряжения / степень загрязнения | III/3 | ||
Электропитание | |||
Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
Номинальная частота | f | Гц | 50 - 60 |
Продолжительность включения | % продолжительность включения | 100 | |
Измерительные цепи | |||
Длина провода для кнопки удаления и тестирования | M | макс. 10 | |
Индикация состояния | |||
Питающее напряжение | Светодиод, зеленый | ||
Ошибка на L+ | Светодиод, красный | ||
Ошибка на L- | Светодиод, красный | ||
Контакты релейных выходов | |||
Расчетный рабочий ток | Ie | A | |
AC-12 при 230 В | Ie | A | 5 |
AC-15 при 230 В | Ie | A | 3 |
DC-13 при 24 В | Ie | A | 2.5 |
Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
Электрический срок службы | Переключения | x 106 | > 0.1 |
стойкость к коротким замыканиям | |||
максимальный предохранитель | безынерционный/gL | A | 5 |
Электромагнитная совместимость (ЭМС) | |||
Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 |
