Программа поставок

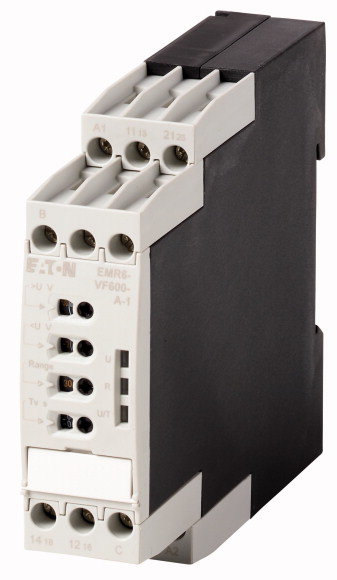

| Ассортимент | Измерительные и контрольные реле EMR | ||
| Основная функция | Реле напряжения | ||
| Контроль | Перенапряжение Пониженное напряжение Überspannung und Unterspannung (Fenster) | ||
| Диапазон измерения напряжения | В | 3 - 30 5 - 60 30 - 300 60 - 600 | |
| Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC | ||
| Ширина | мм | 22.5 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | UL508, CAN/CSA C22.2 No.14, GL, EAC, CCC, RMRS, RCM | ||
| Механический срок службы | Переключения | x 106 | 30 |
| Стойкость к климатическим воздействиям | Влажный нагрев цикличный в соответствии с IEC 60068-2-30: цикл 24 ч, 55° C, 93% относительной влажности, 96 ч | ||
| Температура окружающей среды | |||
| Эксплуатация | °C | ||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | + 60 | |
| Хранение | °C | - 40 - 85 | |
| установочное положение | любая | ||
| Удароустойчивость | Класс 2 | ||
| Класс защиты | |||
| Клеммы | IP20 | ||
| корпус | IP50 | ||
| Поперечные сечения соединения | мм² | ||
| одножильный | мм2 | 1 x 0.5-2.5 (1 x 18-14 AWG) | |
| тонкопроволочный с оконечной муфтой | мм2 | 2 x 0.5-1.5 (2 x 18-16 AWG) | |
| Стандартная отвёртка | мм | 5.5 x 0.8 | |
| Начальный пусковой момент | Нм | 0.5 - 0.8 | |
| крепление | Быстрое крепление DIN рейки IEC/EN 60715 | ||
| Контакты | |||
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 4000 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Электропитание | |||
| Питающее напряжение | 24 - 240 V AC, 50/60 Hz 24 - 240 V DC | ||
| Безопасность по напряжению | x Uc | 0.85 - 1.1 | |
| потребляемая мощность | VA | 2.6 | |
| Номинальная частота | f | Гц | 50 - 60 |
| Продолжительность включения | % продолжительность включения | 100 | |
| Временной цикл | |||
| Время задержки включения | с | регулировка в диапазоне 0,1 - 30 | |
| Время замедления возврата | с | регулировка в диапазоне 0,1 - 30 | |
| Измерительные цепи | |||
| Значение срабатывания при пониженном напряжении | Umin | В перем. тока | |
| Значение срабатывания при пониженном напряжении мин. | В перем. тока | 3 | |
| Значение срабатывания при пониженном напряжении максим. | В перем. тока | 600 | |
| Значение срабатывания при перенапряжении | Umax | В перем. тока | |
| Значение срабатывания при перенапряжении мин. | В перем. тока | 3 | |
| Значение срабатывания при перенапряжении макс. | В перем. тока | 600 | |
| Гистерезис | % | ||
| Гистерезис макс. | % | 5 | |
| Индикация состояния | |||
| Питающее напряжение | Желтый светодиод | ||
| Выходное реле возбуждено | Желтый светодиод | ||
| Ошибка | Светодиод, красный | ||
| Индикация состояния (светодиод) | зеленый, горит: питающее напряжение другие состояния в зависимости от ошибки (см. IL): измеренное значение | ||
| Контакты релейных выходов | |||
| Электрический срок службы (AC-12/230 В/4 A) | Переключения | x 106 | |
| Электрический срок службы | Переключения | x 106 | > 0.1 |
| Электромагнитная совместимость (ЭМС) | |||
| Электромагнитная совместимость (ЭМС) | IEC/EN 61000-6-2 | ||
| ESD | Воздушный / контактный разряд | кВ | IEC/EN 61000-4-2 уровень 3 |
| HF-стойкость к излучению | IEC/EN 61000-4-3 уровень 3 | ||
| Импульсное напряжение | IEC/EN 61000-4-4 уровень 3 | ||
| Скачок напряжения | IEC/EN 61000-4-5 уровень 4 | ||
| HF-кондуктивный | IEC/EN 61000-4-6 уровень 3 | ||
